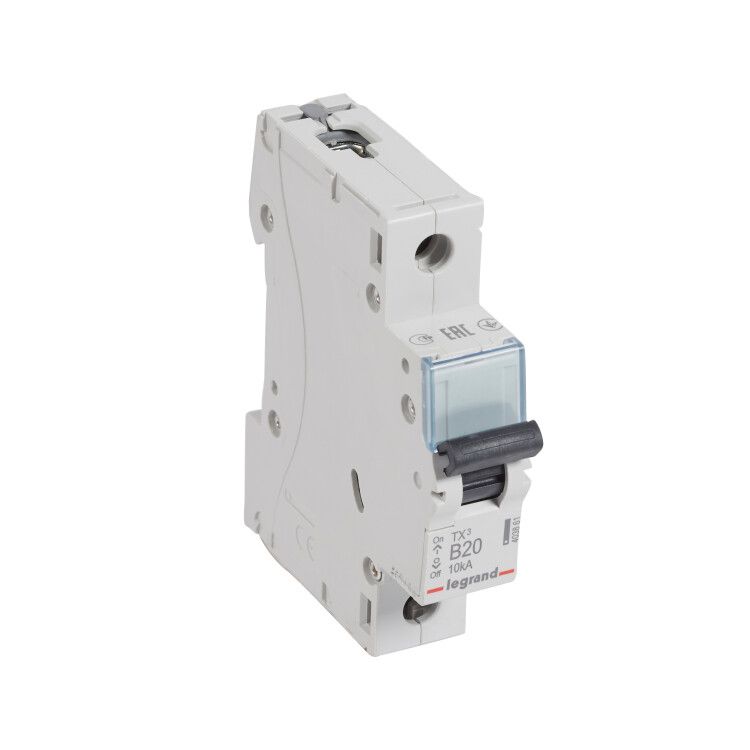

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 1П 230/400 В~ 20 А 1 модуль 403861 Legrand

Автоматический выключатель Legrand TX3 6000 с артикулом 403861 - надёжное устройство для защиты однофазных цепей в жилых и бытовых помещениях. Он сочетает простую установку на DIN-рейку, высокую отключающую способность и соответствие международным стандартам, что делает его популярным решением для монтажников и проектировщиков.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство автоматически отключает питание при превышении допустимого тока или возникновении аварийной ситуации. Применяется в бытовых сетях 230 В - в квартирах, домах, офисах, на этажных щитках. Подходит для защиты освещения, розеточных групп, бытовой техники и других нагрузок с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальное напряжение: 230 В (до 400 В в трёхфазных системах)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; оптимален для бытовых нагрузок (лампы, зарядки, малые приборы)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая термические и электромагнитные воздействия на оборудование
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Диапазон рабочих температур: от -25 до +70 C - работает в неотапливаемых помещениях и на балконах
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Количество модулей: 1 - занимает один стандартный модуль (17,5 мм) на DIN-рейке
• Глубина монтажа: 44 мм - требует минимального места внутри шкафа
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствует европейским и мировым требованиям безопасности

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 устанавливается на стандартную DIN-рейку шириной 35 мм. Фиксация происходит с помощью защёлки - для демонтажа достаточно оттянуть её отверткой. Подключение проводов выполняется через винтовые клеммы, расположенные сверху. Для надёжного соединения рекомендуется использовать наконечники типа НШВИ при сечении более 2,5 мм2. Устройство совместимо с другими элементами серии TX3: дифференциальными автоматами, рубильниками, УЗО. Подходит для скрытого монтажа в нишах и внутренних распределительных щитах.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60898-1 для автоматических выключателей в бытовых условиях. Класс токоограничения 3 обеспечивает быстрое гашение дуги, минимизируя риск повреждения проводки. Номинальное импульсное напряжение 4 кВ защищает от кратковременных скачков, вызванных молниями или включением крупных потребителей. Степень загрязнения 2 указывает на применение в обычных помещениях без пылевых и влагосодержащих сред. Категория перенапряжения 0 означает, что устройство предназначено для защиты на входе в здание, где уровень перенапряжений контролируется внешним оборудованием.

Преимущества

• Надёжная работа при частых срабатываниях благодаря качественному механизму расцепления
• Простая и быстрая установка на DIN-рейку с возможностью одноручного снятия
• Узкая форма (1 модуль) экономит место в щите
• Совместимость с продуктами Legrand - удобно собирать единые системы управления
• Долгий срок службы: гарантированный срок эксплуатации - 2 года, фактический - значительно выше
• Чёткая визуальная индикация состояния: рычажок вниз = отключен, вверх = включен

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц
• Не подходит для защиты мощных двигателей, насосов, компрессоров - требуется характеристика C или D
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной герметизации
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Не предназначен для частого ручного включения/выключения - это не рубильник

Примеры использования

• Защита группы розеток в спальне или гостиной
• Отключение световой линии в коридоре или на лестнице
• Щиток на этаже многоквартирного дома
• Распределительный щит в частном доме для освещения и бытовых приборов
• Внутренний щит в гараже или кладовой

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток нагрузки был не больше 80% от номинала выключателя (для 20 А - максимум 16 А нагрузки)
• При подключении многожильных проводов используйте наконечники - они предотвращают ослабление контакта
• Не затягивайте клеммы слишком сильно - это повредит изоляцию и деформирует металл
• При сборке щита располагайте автоматы так, чтобы рычажки были доступны для оперативного отключения
• Если планируете монтаж в металлическом щите - убедитесь, что он заземлён, даже при IP20
• Для защиты от перенапряжений в зоне с частыми грозами добавьте в щит SPD-устройства
