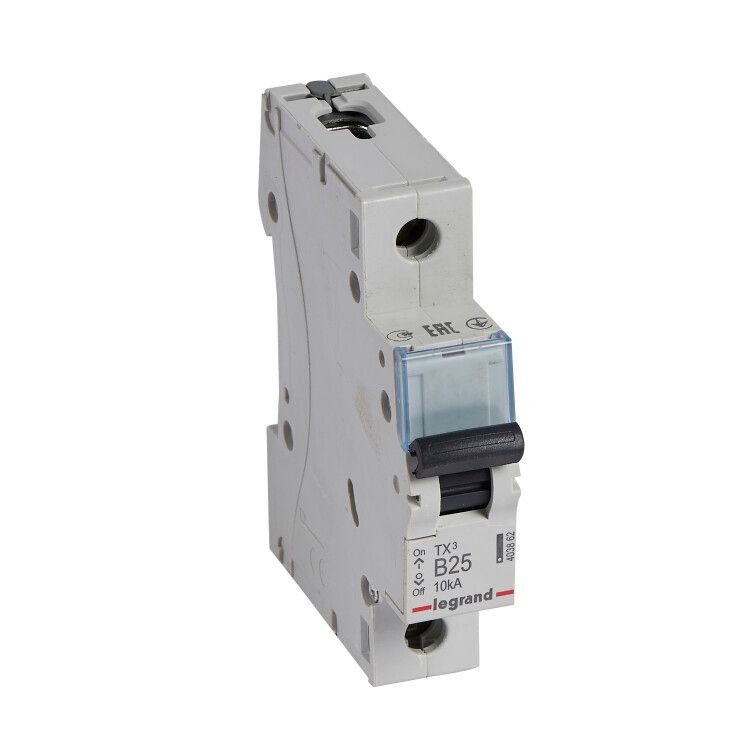

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 1П 230/400 В~ 25 А 1 модуль 403862 Legrand

Автоматический выключатель модульный однополюсный 25А B 10кА 230/400В 1 модуль TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и аналогичных системах. Этот выключатель совмещает надежную работу, простой монтаж на DIN-рейку и соответствие международным стандартам.

Назначение и область применения

Автоматический выключатель модульный однополюсный 25А B 10кА 230/400В 1 модуль TX3 6000 используется для защиты однофазных цепей в жилых помещениях, офисах и других объектах с малой и средней нагрузкой. Он отключает питание при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Применяется в щитках для защиты освещения, розеточных групп, бытовых приборов и другого оборудования, работающего от сети 230 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых нагрузок (например, светильники, зарядные устройства);
• Номинальное напряжение: 230 В переменного тока (AC), рассчитан на системы до 400 В между фазами;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Ширина: 1 модуль (17,5 мм) - занимает минимальное место на DIN-рейке;
• Сечение проводника: до 35 мм2 - поддерживает подключение медных проводов большого сечения;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и влаги; подходит только для внутреннего монтажа в закрытых щитах;
• Рабочая температура: от -25 до +70 C - работает в условиях холодных помещений и нагреваемых щитовых;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Способ монтажа: на DIN-рейку типа TS35;
• Глубина монтажа: 44 мм - требует достаточного места внутри щита;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в неотапливаемых помещениях;
• Стандарты: МЭК 60898-1 / МЭК 60947-2 - соответствует требованиям для бытовых и промышленных автоматических выключателей.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 25А B 10кА 230/400В 1 модуль TX3 6000 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть устройство на рейке - фиксация происходит за счет пластиковой защелки снизу корпуса. Чтобы снять выключатель, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам сверху и снизу - зажимают проводник сечением до 35 мм2. Обязательно проверьте плотность затяжки: недостаточно затянутый провод вызывает нагрев, слишком сильная затяжка повредит изоляцию.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для домашних установок) и IEC 60947-2 (для промышленных). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск возгорания. IP20 не защищает от воды и пыли - поэтому использовать его можно только во внутренних щитах, исключающих доступ влаги. Номинальное импульсное напряжение 4 кВ делает его устойчивым к кратковременным перенапряжениям, типичным для городских сетей.

Преимущества

• Компактный размер - один модуль экономит место в распределительном щите;
• Надежная фиксация на DIN-рейке - не требуется дополнительное крепление;
• Поддержка больших сечений проводов (до 35 мм2) - удобно для мощных линий;
• Совместим с другими устройствами серии TX3 - легко формировать единый щит;
• Работает при экстремальных температурах - подходит для неотапливаемых помещений;
• Гарантия 2 года - подтверждает качество сборки и материалов.

Ограничения применения

• Не применяется в трехфазных цепях - только для одной фазы (однополюсный);
• IP20 не допускает использование вне закрытых щитов - нельзя устанавливать на открытые поверхности или в сырых местах;
• Характеристика B не подходит для цепей с высокими пусковыми токами (например, двигатели, компрессоры) - лучше выбрать C или D;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО;
• Не рекомендуется для частого ручного включения/выключения - предназначен для аварийной защиты, а не для регулярного управления.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Отключение осветительных цепей в подъезде;
• Щитовая защита бойлеров, стиральных машин, микроволновок;
• Дополнение в этажных щитах многоквартирных домов;
• Резервирование линии в частном доме с учетом UXL4-климата.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключенных приборов не превышает 5,75 кВт (25 А × 230 В);
• При замене старого автомата - проверьте сечение провода ввода: если он меньше 2,5 мм2, то 25 А будет избыточным - выбирайте 16 А;
• Не используйте этот выключатель вместо УЗО - для защиты от поражения током необходима отдельная защита;
• При монтаже в щит с несколькими автоматами - соблюдайте порядок: входной автомат - выше, ответственные линии - ниже;
• Проверяйте состояние защелки перед установкой - трещины или деформация могут привести к самопроизвольному выпадению;
• TX3 6000 от Legrand совместим с другими элементами серии - можно комбинировать с УЗО, реле, дин-рейками того же бренда.
