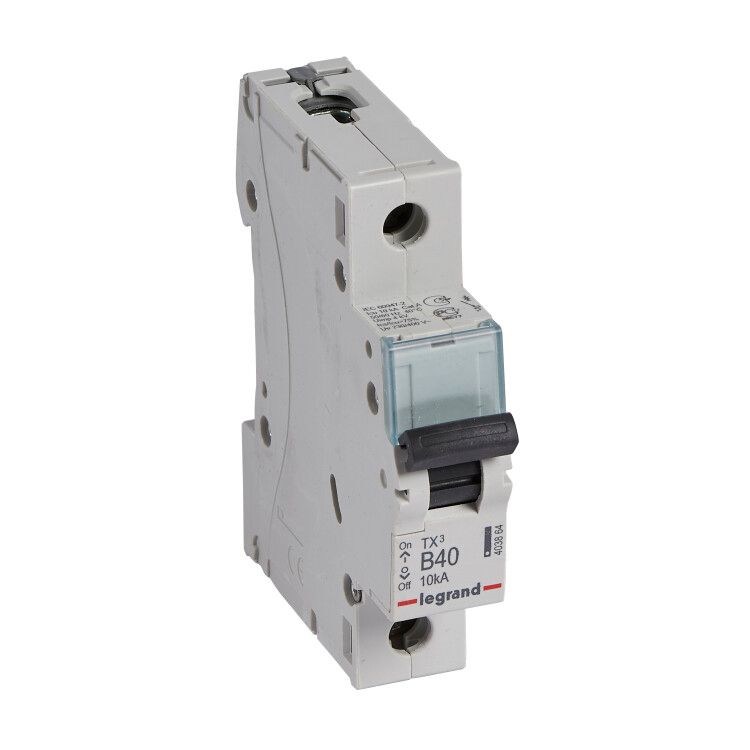

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 1П 230/400 В~ 40 А 1 модуль 403864 Legrand

Автоматический выключатель Legrand TX3 6000 - однополюсный коммутационный аппарат на 40 А, предназначенный для защиты бытовых электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, занимает один модуль и соответствует требованиям МЭК 60898-1.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты однофазных электрических цепей в жилых помещениях, офисах и других объектах с низким напряжением. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для защиты освещения, розеточных групп, бытовой техники и других нагрузок до 40 А.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 1
• Номинальное напряжение: 230 В (до 400 В между фазами)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок (например, светильники, зарядные устройства, холодильники)
• Род тока: переменный (AC), частота 50/60 Гц
• Количество модулей: 1 (ширина 18 мм)
• Максимальное сечение кабеля: 35 мм2 (медный)
• Номинальное напряжение изоляции: 500 В
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +70C, подходит для установки в неотапливаемых помещениях (чердачные, гаражи, подвалы)
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает риск возгорания
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 44 мм
• Гарантия: 24 месяца

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство защелкой - для демонтажа оттяните защелку отверткой через специальное отверстие. Кабель подключается к винтовым зажимам сверху и снизу. Максимальное сечение - 35 мм2; для меньших сечений используйте наконечники. Устройство совместимо с другими элементами серии TX3: дифференциальными автоматами, рубильниками и шинами распределения.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 и IEC 60947-2. Класс токоограничения 3 обеспечивает быстрое отключение при аварийных токах, что снижает риск перегрева и возгорания. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - не применяйте в сырых местах без дополнительной защиты (коробки, щиты с герметичностью выше IP54).

Преимущества

• Надежное срабатывание по характеристике B - оптимально для домашних нагрузок с высокими пусковыми токами (электромоторы, люминесцентные лампы)
• Фиксация на DIN-рейке с удобной защелкой - быстрая установка и замена
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях
• Поддержка кабелей до 35 мм2 - подходит для мощных линий (например, ввод в квартиру или питание электрокотла)
• Совместимость с продуктами Legrand TX3 - возможность сборки единой системы защиты

Ограничения применения

• Не предназначен для трехфазных систем - требуются трёхполюсные автоматы
• IP20 не допускает установку во влажных зонах (ванная, баня, улица) без дополнительного кожуха
• Не рекомендуется для промышленных механизмов с частыми пусками - лучше выбрать характеристику C или D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется отдельный УЗО
• Не подходит для постоянной работы при температуре ниже -25C - возможны отказы в экстремальных условиях

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение осветительной сети в прихожей или коридоре
• Щитовая защита входного кабеля в квартире (при условии правильного расчета нагрузки)
• Питание бойлера, стиральной машины или духового шкафа
• Установка в щитке на даче или в гараже с учетом климатического исполнения УХЛ4

Практические советы

• Проверьте сечение кабеля перед подключением - для 40 А минимум 6–10 мм2 меди, но не более 35 мм2
• Не затягивайте винты слишком сильно - это повредит изоляцию и вызовет нагрев
• Если автомат часто выбивает - проверьте суммарную нагрузку на цепь и наличие КЗ
• Для защиты от утечек тока (например, в ванной) обязательно сочетайте этот автомат с УЗО
• При замене старого автомата убедитесь, что новый тоже имеет 1 модуль и 44 мм глубины - иначе не поместится в щитке
• Legrand TX3 6000 - это серийный продукт, доступный в большинстве торговых точек; запасной аналог всегда найдётся
