Автоматический выключатель TX 6000 - 10 кА тип характеристики B 1П 230/400 В~ 50 А 1 модуль 403865 Legrand

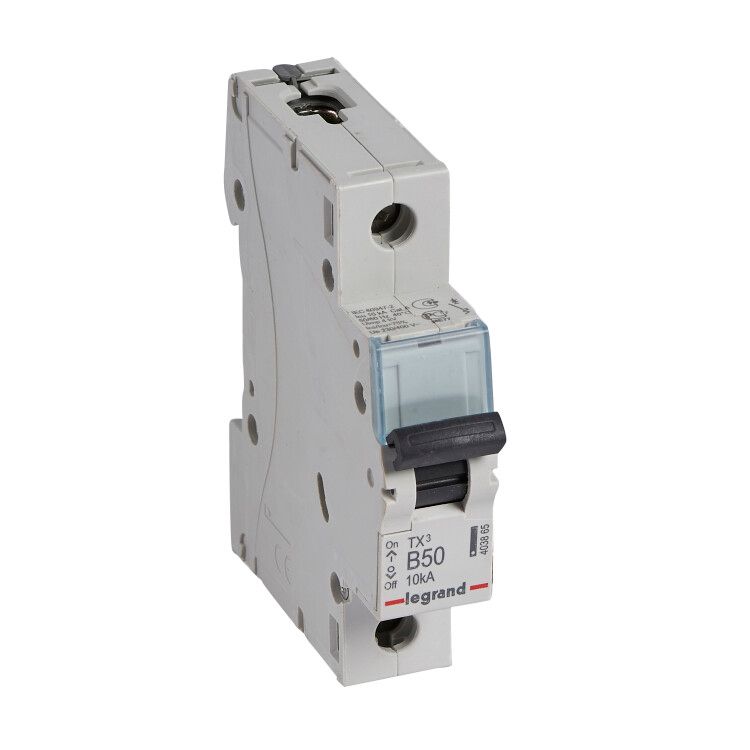

Автоматический выключатель Legrand TX3 6000 (артикул 403865) - однополюсный защитный аппарат для контроля и отключения нагрузки в бытовых электросетях. Он сочетает надежную работу при перегрузках и коротких замыканиях с компактной конструкцией на одну модульную единицу.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устанавливается в распределительных щитах жилых домов, квартир, офисов и других объектов с однофазными сетями 230 В. Подходит для защиты освещения, розеточных групп, бытовой техники и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 1 - управляет одной фазой сети;
• Номинальное напряжение: 230 В переменного тока (до 400 В между фазами);
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок (например, светильники, зарядные устройства, холодильники);
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий риск повреждения проводки;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию внутренних элементов;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для сухих помещений;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Диапазон рабочих температур: от -25 до +70 C - работает в условиях зимнего гаража или летней котельной;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода крупного сечения;
• Количество модулей: 1 - занимает минимальное место на DIN-рейке;
• Глубина монтажа: 44 мм - требует минимум места внутри шкафа;
• Гарантийный срок: 24 месяца - официальная гарантия от Legrand.

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Фиксация происходит с помощью защелки - для установки просто защелкивается на рейку, для демонтажа - оттягивается защелка отверткой. Клеммы предназначены для зажима одножильных и многожильных проводов сечением до 35 мм2. Для надежного соединения рекомендуется использовать наконечники типа НШВИ. Устройство подходит для скрытого монтажа в нишах и глубоких щитах благодаря малой глубине 44 мм.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых применений) и IEC 60947-2 (для промышленных аппаратов). Соответствие классу токоограничения 3 и категории перенапряжения 0 обеспечивает повышенную безопасность при аварийных режимах. Конструкция исключает доступ к токоведущим частям при закрытом лицевом щите (IP20).

Преимущества

• Компактный размер (1 модуль) экономит место в щитке;
• Надежная защелка обеспечивает прочную фиксацию на DIN-рейке;
• Характеристика B оптимальна для бытовых нагрузок без ложных срабатываний;
• Высокая отключающая способность (10 кА) защищает даже при серьезных КЗ;
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений;
• Совместим с другими устройствами серии TX3 - удобно собирать унифицированные щиты.

Ограничения применения

• Не предназначен для трехфазных систем - требуется три отдельных аппарата;
• IP20 не допускает использование во влажных местах (ванная, баня, улица);
• Не подходит для мощных двигателей или сварочных аппаратов - из-за характера срабатывания B требуется более подходящая характеристика C или D;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

Автоматический выключатель Legrand TX3 6000 применяется для:

• Защиты группы розеток в кухне или гостиной;
• Отключения осветительной цепи с несколькими люминесцентными или LED-светильниками;
• Обеспечения безопасности цепи бойлера или стиральной машины (при условии наличия УЗО перед этим автоматом);
• Щитовой защиты в загородном доме с однофазным питанием.

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - для 50 А лучше использовать медный провод не менее 10–16 мм2;
• Если в щите много аппаратов, используйте маркировочные этикетки - Legrand предлагает совместимые наклейки для TX3;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали;
• При замене автомата всегда отключайте питание и проверяйте отсутствие напряжения тестером;
• Для защиты от утечек тока обязательно устанавливайте УЗО перед этим автоматом - TX3 6000 сам по себе не защищает от поражения током.
