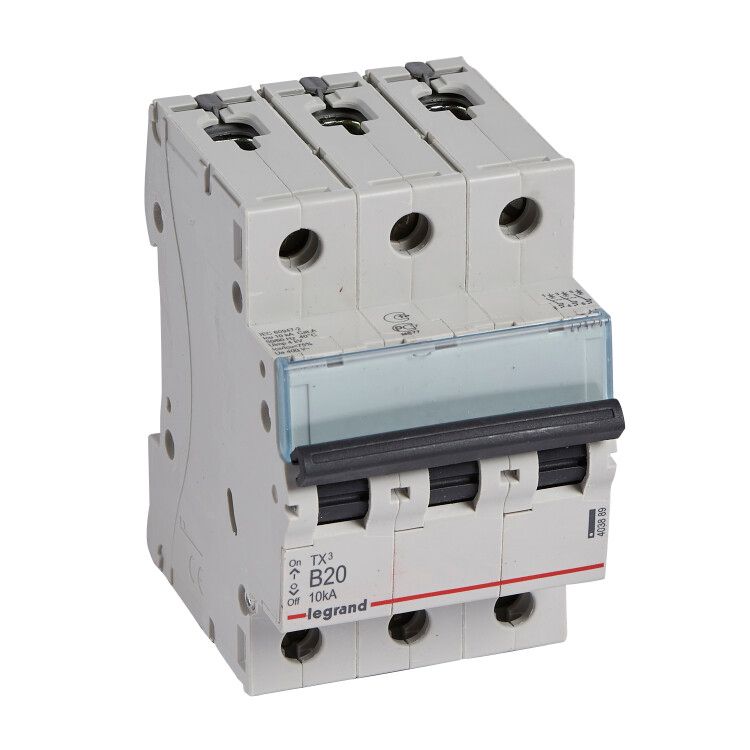

Выключатель автоматический модульный 3п B 20А 10кА TX3 6000 3мод. 400В Leg 403889 Legrand

Автоматический выключатель Legrand TX3 - трёхполюсный устройство на 20 А с отключающей способностью 10 кА, предназначенное для защиты электрических цепей в бытовых и аналогичных системах. Устройство устанавливается на DIN-рейку, надёжно фиксируется и работает в широком диапазоне температур - от -25 до +70 C.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитках жилых домов, офисов, малых производственных объектов и других местах, где требуется надёжная защита трёхфазной сети переменного тока 400 В. Подходит для защиты групповых линий, оборудования с активной нагрузкой - освещения, нагревательных приборов, бытовой техники.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок
• Номинальное напряжение изоляции: 500 В
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает энергию пробоя
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Частота: 50/60 Гц
• Рабочая температура: от -25 до +70 C
• Количество модулей DIN: 3
• Глубина монтажа: 44 мм
• Максимальное сечение кабеля: 35 мм2
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата с повышенной влажностью
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги
• Категория перенапряжения: 0 - не предназначено для установки на входе в здание
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Выключатель Legrand TX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защёлку на корпусе с рейкой и зафиксировать её до характерного щелчка. Для демонтажа - отведите защёлку отверткой через специальное отверстие. Кабели подключаются к винтовым клеммам, максимальное сечение - 35 мм2. Обязательно затягивать винты моментом, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает перегрев.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 соответствует международным стандартам IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленного). Соответствие этим стандартам гарантирует точность срабатывания, долговечность и безопасность при работе в условиях перегрузок и КЗ. Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск повреждения оборудования.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для современных сетей с возможными большими токами КЗ
• Характеристика B - оптимальна для бытовых нагрузок без ложных срабатываний при запуске двигателей
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и замена
• Широкий диапазон рабочих температур - надёжная работа даже в неотапливаемых помещениях
• Поддержка кабелей до 35 мм2 - совместимость с основными типами проводов в жилых и коммерческих объектах

Ограничения применения

• Не предназначен для установки на входе в здание - категория перенапряжения 0 исключает работу в качестве главного автомата
• Степень защиты IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты (например, в шкафах с герметизацией)
• Не рассчитан на постоянные токи - только переменный ток 50/60 Гц
• Не подходит для защиты мощных промышленных двигателей - требуются автоматы с характеристикой C или D

Примеры использования

• Защита трёхфазной группы розеток в квартире или офисе
• Щитовая защита для системы отопления с насосами и терморегуляторами
• Автомат в распределительном щите частного дома для питания кухонной зоны с плитой и духовым шкафом
• Комплексная защита светильников и вентиляционных каналов в административном здании

Практические советы

• Выбирая автомат Legrand TX3, проверьте соответствие сечения кабеля - не используйте провода более 35 мм2, чтобы избежать перегрева клемм
• При монтаже в щитке с несколькими автоматами соблюдайте минимальный интервал между устройствами - не менее 10 мм для теплоотвода
• Не устанавливайте этот автомат вместо вводного - он не имеет класса перенапряжения 3 и не рассчитан на удары молнии
• Проверяйте состояние защёлок перед первым включением - слабая фиксация на рейке может привести к самопроизвольному выпадению
• Для обслуживания всегда отключайте питание - хотя механизм имеет видимый разрыв, не полагайтесь на положение рычага при наличии нескольких источников питания
