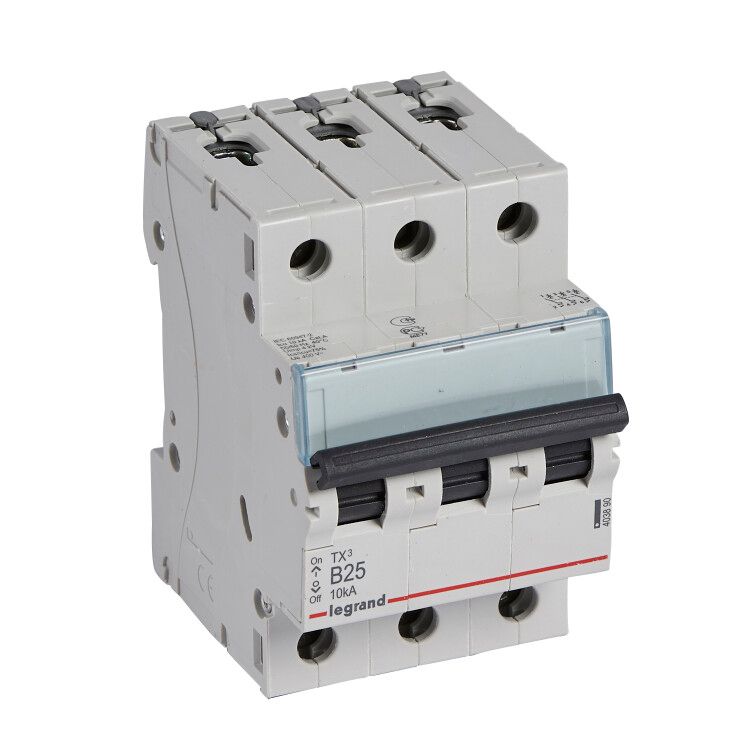

Выключатель автоматический модульный 3п B 25А 10кА TX3 6000 3мод. 400В Leg 403890 Legrand

Автоматический выключатель Legrand TX3 с артикулом 403890 — трёхполюсный коммутационный аппарат на 25 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для бытовых и аналогичных объектов с переменным током 400 В.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для безопасного включения, отключения и защиты электрических цепей в условиях перегрузки или короткого замыкания. Он применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с сетями переменного тока 400 В, частотой 50/60 Гц. Подходит для защиты групповой проводки, освещения, розеточных контуров и оборудования мощностью до 11 кВт.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальное напряжение: 400 В — рабочее напряжение сети; изоляция рассчитана на 500 В;
• Отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: B — чувствительна к умеренным перегрузкам, идеально для бытовых нагрузок (например, освещение, бытовые приборы);
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия на оборудование;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги — подходит только для внутренней установки в закрытых щитах;
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает 3 модуля (54 мм по ширине);
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этой площади;
• Рабочая температура: от -25°C до +70°C — допустимый диапазон для эксплуатации в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 — предназначен для умеренного и холодного климата с возможной повышенной влажностью внутри щита;
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения;
• Гарантия: 24 месяца;
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2 — международные требования к автоматическим выключателям для бытового и аналогичного использования.

Совместимость и монтаж

Выключатель Legrand TX3 совместим со всеми стандартными DIN-рейками типа C (EN 60715). Для установки достаточно вставить верхнюю часть устройства на рейку и зафиксировать нижнюю защелку — звук щелчка подтверждает надёжную посадку. Для демонтажа отведите защелку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы: затягивать необходимо равномерно, без перекоса, чтобы избежать нагрева. Не используйте многожильные провода без наконечников — они могут деформироваться при затяжке.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленного). Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Устройство не имеет функции дифференциальной защиты — для защиты от утечек тока требуется дополнительно установить УЗО.

Преимущества

• Надёжная механическая конструкция с двойным расцепителем (тепловой и магнитный) — точное срабатывание при перегрузках и КЗ;
• Высокая отключающая способность (10 кА) — подходит для современных сетей с высокими токами КЗ;
• Фиксация на DIN-рейке с удобной защелкой — быстрая установка и замена;
• Широкий диапазон рабочих температур — работает даже в неотапливаемых помещениях зимой;
• Соответствие европейским стандартам — гарантия качества и безопасности.

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для защиты двигателей, сварочных аппаратов и другого оборудования с высокими пусковыми токами — для них нужна характеристика C или D;
• Не содержит встроенной защиты от утечек тока — требует параллельной установки УЗО;
• Не рекомендуется использовать в местах с частыми колебаниями напряжения выше 400 В — максимальное рабочее напряжение 400 В, изоляция рассчитана на 500 В, но длительная работа близко к пределу снижает срок службы;
• Не следует применять в системах с постоянным током (DC) — только для переменного тока AC.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щитовая защита трёхфазного кондиционера или вентилятора;
• Распределительный щит в гараже или мастерской с однофазной и трёхфазной нагрузкой;
• Обеспечение безопасности вводного автомата в доме с трёхфазным питанием (при условии правильного согласования с другими защитными устройствами).

Практические советы

• Выбирая автомат, проверьте, что номинальный ток (25 А) соответствует сечению кабеля — для 25 А оптимально 4–6 мм² меди;
• При установке в щите соблюдайте порядок: вход — сверху, выход — снизу, чтобы избежать путаницы;
• Не экономьте на качестве кабелей — плохой контакт вызывает нагрев и сбои в работе;
• Если в вашей сети часто происходят ложные срабатывания — возможно, выбрана неверная характеристика (B вместо C);
• Проверяйте соответствие глубины монтажа (44 мм) — убедитесь, что в щите хватает места для всех устройств и проводов;
• При замене старого автомата — всегда отключайте питание, даже если он уже отключен — это правило безопасности.
