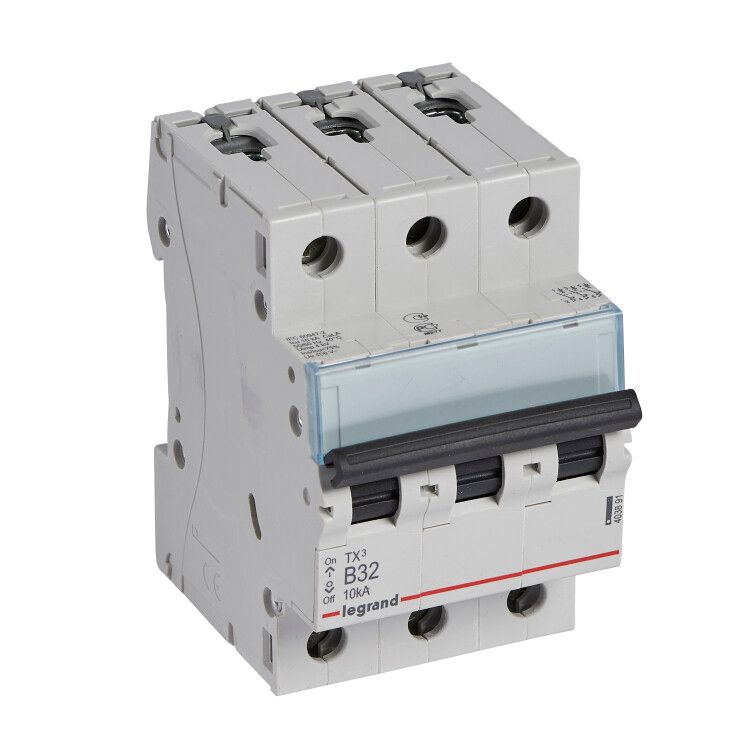

Выключатель автоматический модульный 3п B 32А 10кА TX3 6000 3мод. 400В Leg 403891 Legrand

Автоматический выключатель Legrand TX3 с артикулом 403891 - трёхполюсный коммутационный аппарат на 32 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для бытовых и аналогичных объектов с переменным током 400 В.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для безопасного включения, отключения и защиты электрических цепей в условиях перегрузки или короткого замыкания. Он применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с сетями низкого напряжения до 400 В. Подходит для защиты групповой проводки, освещения, розеточных контуров и оборудования мощностью до 7–8 кВт.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В (переменный ток AC);
• Отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, идеально для бытовой нагрузки (например, освещение, бытовые приборы);
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при рабочих и кратковременных повышенных напряжениях;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов);
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитках;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ до минимального уровня;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо использование в неотапливаемых помещениях;
• Количество модулей DIN: 3 - занимает три стандартных модуля ширины на рейке;
• Глубина монтажа: 44 мм - требует достаточного места внутри щита;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения;
• Гарантия: 24 месяца;
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2 - международные требования к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand TX3 403891 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защёлка на задней части корпуса: чтобы закрепить - просто защёлкните устройство на рейке, чтобы снять - отожмите защёлку отверткой через специальное углубление. Подключение проводов выполняется через винтовые клеммы, расположенные сверху. Рекомендуется использовать кабели с сечением до 35 мм2, плотно затягивать зажимы, не допуская оголённых жил. Устройство не имеет функции дистанционного управления или сигнализации - управление исключительно ручное.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения проводки. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают безопасность даже при кратковременных скачках напряжения. Устройство не предназначен для работы во взрывоопасной среде или в местах с высокой запылённостью - степень защиты IP20 не предохраняет от пыли и влаги.

Преимущества

• Надёжная работа при перегрузках благодаря характеристике B - оптимальна для бытовых потребителей;
• Высокая отключающая способность (10 кА) - подходит для современных сетей с возможными аварийными токами;
• Простой и проверенный механизм расцепления: тепловой (для длительных перегрузок) и магнитный (для КЗ);
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и демонтаж;
• Широкий диапазон рабочих температур - стабильная работа в холодных и жарких условиях;
• Соответствие европейским стандартам - совместим с другими продуктами Legrand и аналогичными системами.

Ограничения применения

• Не подходит для установки вне закрытых щитов - IP20 не защищает от воды, пыли и внешних воздействий;
• Не рекомендуется для цепей с высокими пусковыми токами (например, мощные двигатели) - характеристика B может давать ложные срабатывания;
• Не имеет возможности подключения дополнительных модулей (блокировок, дифференциальных реле, индикации);
• Не предназначен для частого ручного включения-выключения - рассчитан на долговременную работу, а не на оперативное управление;
• Не следует применять в сетях постоянного тока - только для переменного тока 50/60 Гц.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щитовая защита освещения в многоквартирном доме;
• Подключение кабельной линии к бойлеру, кондиционеру или другому оборудованию мощностью до 7 кВт;
• Обеспечение безопасности в распределительных щитах на дачах и в гаражах;
• Замена старого автомата в существующем щите при модернизации электросети.

Практические советы

• Выбирая автомат Legrand TX3 403891, убедитесь, что ваша сеть имеет достаточную отключающую способность (не менее 10 кА) - особенно в новых домах с высокой нагрузкой;
• При монтаже используйте кабель с сечением 4–10 мм2 для розеток и 2,5–4 мм2 для освещения - 35 мм2 - максимум, но обычно не требуется;
• Проверьте глубину щита: устройство требует минимум 44 мм свободного пространства назад - иначе не поместится;
• Не смешивайте автоматы разных серий в одном щите без учёта совместимости креплений - Legrand TX3 совместим с другими моделями серии TX3 и DIN-рейками стандарта EN 60715;
• При первом включении после монтажа проверьте, что рычажок фиксируется в положении “ON” - если он сразу отскакивает, есть КЗ или перегрузка в цепи.
