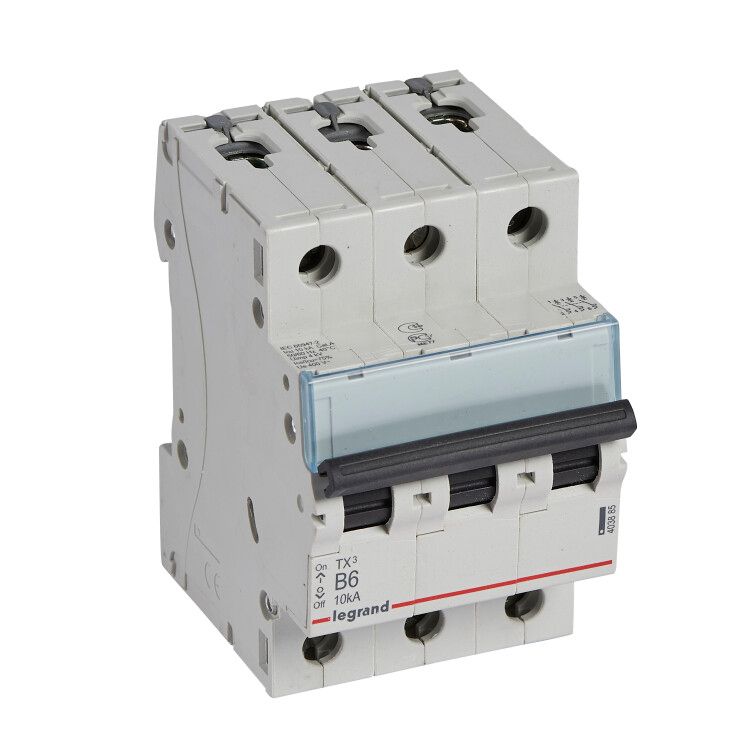

Выключатель автоматический модульный 3п B 6А 10кА TX3 6000 3мод. 400В Leg 403885 Legrand

Автоматический выключатель Legrand TX3 с артикулом 403885 — трёхполюсный защитный аппарат на 6 А, предназначенный для надёжной коммутации и защиты электрических цепей в бытовых и аналогичных системах. Устройство устанавливается на DIN-рейку, имеет класс токоограничения 3 и рассчитано на работу в условиях переменного тока с частотой 50/60 Гц.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитках жилых домов, квартир, офисов и других объектов с низковольтными сетями до 400 В. Подходит для защиты групповых линий освещения, розеток, бытовых приборов и маломощного оборудования.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 — защищает три фазы одновременно;
• Номинальное напряжение: 400 В (переменный ток AC);
• Номинальная отключающая способность: 10 кА — способность безопасно отключить ток короткого замыкания до этой величины;
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным пуском (освещение, бытовые приборы);
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ, что повышает безопасность;
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию при рабочих напряжениях до 400 В;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от -25 до +70 °C — допустимый диапазон для эксплуатации в неотапливаемых помещениях;
• Частота: 50/60 Гц — совместим с сетями России и большинства стран мира;
• Количество модулей DIN: 3 — занимает три стандартных модуля шириной 17,5 мм каждый;
• Глубина монтажа: 44 мм — требует достаточного места внутри шкафа;
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этого сечения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Гарантия: 24 месяца;
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2 — международные требования к автоматическим выключателям для бытового и аналогичного использования.

Совместимость и монтаж

Выключатель Legrand TX3 403885 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем наклонить верхнюю часть вперёд до фиксации. Для демонтажа — оттяните защёлку с помощью плоской отвёртки, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы. Обязательно затягивать винты моментом, соответствующим рекомендациям производителя — недостаточно плотное соединение вызывает нагрев, слишком сильное — повреждает клемму. Кабель должен быть зачищен на 8–10 мм, без оголённых жил вне зоны зажима.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что подтверждает его соответствие требованиям безопасности для бытового и аналогичного применения. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от внешних факторов — поэтому устройство обязательно устанавливается в закрытый электрошкаф. Категория перенапряжения 0 указывает, что он предназначен для использования в пределах распределительной сети, а не на входе в здание.

Преимущества

• Высокая отключающая способность (10 кА) — надёжно работает даже при серьёзных аварийных режимах;
• Характеристика B — оптимальна для бытовых нагрузок с пусковыми токами (например, холодильники, насосы);
• Фирменная система фиксации на DIN-рейке — прочная, проверенная временем, удобна для обслуживания;
• Широкий диапазон рабочих температур — подходит для установки в неотапливаемых помещениях (чердачные щиты, подвалы);
• Поддержка кабелей до 35 мм² — позволяет использовать мощные провода без переходников;
• Гарантия 2 года — подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях — степень защиты IP20 не защищает от воды и пыли;
• Не подходит для защиты двигателей, сварочных аппаратов и другого оборудования с высокими пусковыми токами — требуется характеристика C или D;
• Не имеет функции дифференциальной защиты — для защиты от утечек тока необходимо дополнительно устанавливать УЗО;
• Не рекомендуется для промышленных объектов с высокой степенью загрязнения — класс загрязнения 2 ограничен;
• Требует минимум 44 мм глубины в щите — не подходит для компактных шкафов с ограниченным пространством.

Примеры использования

• Защита группы розеток в квартире с общей нагрузкой до 1,3 кВт;
• Отключение световой линии в коридоре или на лестнице;
• Щитовая защита в частном доме для трёх фаз (при наличии трёхфазного ввода);
• Комплектация этажных щитов в многоквартирных домах;
• Обеспечение безопасности в бытовых мастерских с использованием инструментов на 220 В.

Практические советы

• Выбирая автомат Legrand TX3 403885, убедитесь, что суммарная мощность подключенных приборов не превышает 1,3 кВт (6 А × 220 В) — иначе возможны ложные срабатывания;
• При монтаже в щитке с несколькими автоматами соблюдайте порядок: слева направо — от главного к групповым;
• Не используйте этот выключатель вместо УЗО — для защиты от поражения током нужен отдельный дифавтомат или УЗО + автомат;
• Проверьте сечение кабеля перед подключением — при использовании алюминиевых проводов потребуется меньшее сечение, чем медных;
• При замене старого автомата — сравните характеристики: тип B, 6 А, 10 кА — чтобы сохранить согласованность всей системы защиты.
