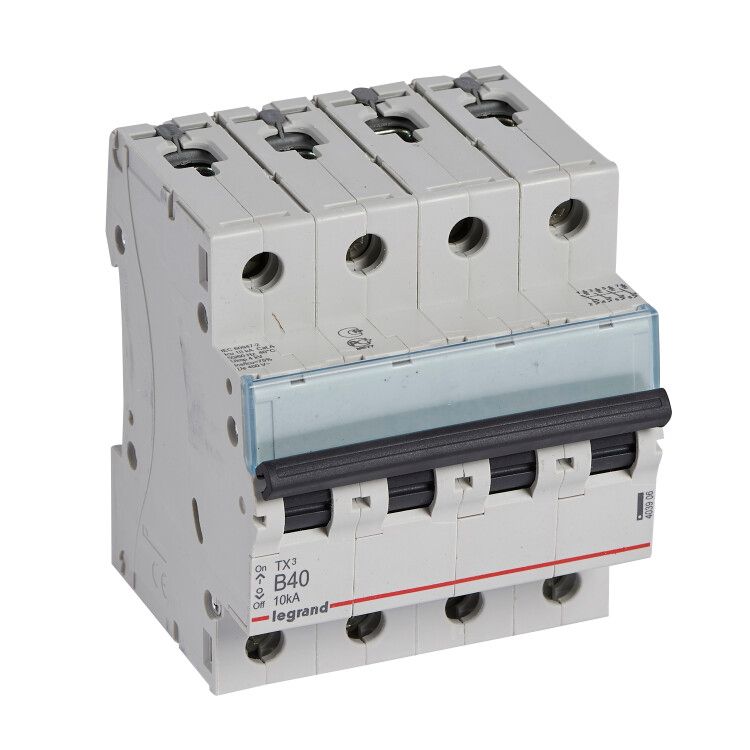

Выключатель автоматический модульный 4п B 40А 10кА TX3 6000 4мод. 400В Leg 403906 Legrand

Автоматический выключатель четырехполюсный 40А B 6/10кА TX3 от Legrand предназначен для защиты и коммутации трехфазных цепей с нейтралью в бытовых и аналогичных объектах. Этот прибор сочетает надежную отключающую способность, совместимость с DIN-рейкой и возможность коммутации нулевого проводника - что делает его удобным решением для распределительных щитов.

Назначение и область применения

Автоматический выключатель 40А B 6/10кА TX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в бытовых и аналогичных системах: квартирах, частных домах, малых офисах, где есть трёхфазное питание с необходимостью отключения нейтрали. Подходит для защиты групповой нагрузки - например, мощной кухонной техники, системы кондиционирования, насосов или оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - три фазы и один нейтральный проводник, все коммутируемые
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на сети 380–400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовой техники с плавными пусками (например, холодильники, освещение, зарядные устройства)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая термические и электродинамические воздействия на оборудование
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов
• Частота: 50/60 Гц - работает в любых стандартах сетей
• Количество модулей: 4 - занимает четыре стандартных модуля на DIN-рейке (17,5 мм каждый)
• Диапазон рабочих температур: от -25 до +70 C - допустимо использование в неотапливаемых помещениях, подвалах, на балконах
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с повышенной влажностью
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (типично для жилых помещений)
• Категория перенапряжения: 0 - не предназначен для установки на входе в здание, только внутри распределительных устройств
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этой площади
• Глубина монтажа: 44 мм - требует достаточного места в шкафу
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Выключатель 40А B 6/10кА TX3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать его защелкой - для демонтажа отведите её отверткой через специальное углубление. Клеммы выполнены винтового типа, позволяют плотно затянуть провода сечением до 35 мм2. Все четыре полюса, включая нейтраль, имеют коммутируемые контакты - важно правильно подключить L1, L2, L3 и N, соблюдая полярность. Устройство совместимо с другими элементами серии TX3 от Legrand: дифференциальными автоматами, рубильниками, переходными планками.

Безопасность и стандарты

Автоматический выключатель 40А B 6/10кА TX3 соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленных коммутационных аппаратов). Это гарантирует соответствие требованиям безопасности, точности срабатывания и долговечности. Класс токоограничения 3 и номинальное импульсное напряжение 4 кВ обеспечивают защиту от повреждений при аварийных режимах. Устройство не имеет открытых токоведущих частей после установки - исключает случайный контакт.

Преимущества

• Коммутация нейтрали - позволяет полностью отключать цепь, что важно для ремонта и безопасности
• Надёжная система расцепления: тепловой элемент реагирует на длительные перегрузки, магнитный - на короткие замыкания
• Фиксация на DIN-рейке с возможностью быстрого снятия - ускоряет обслуживание
• Широкий диапазон температур - подходит для установки в условиях колебаний температуры
• Поддержка большого сечения кабеля - упрощает подключение мощных потребителей

Ограничения применения

• Не предназначен для установки на входе в здание - категория перенапряжения 0 запрещает применение в качестве главного автомата
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных местах вне щита (бани, улица, подвалы без герметизации)
• Характеристика B не подходит для мощных двигателей с высокими пусковыми токами - для них лучше выбрать C или D
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется дополнительно устанавливать УЗО
• Не рекомендован для частых оперативных включений - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофе-машиной
• Отключение питания кондиционера с внешним блоком
• Щитовая защита для насосной станции в частном доме
• Распределение энергии на три фазы в мастерской с электроинструментом
• Обеспечение отключения всех проводников при ремонте - благодаря коммутируемому нулю

Практические советы

• При подключении используйте кабель сечением не менее 10 мм2 для 40 А - проверьте соответствие по таблице нагрева
• Убедитесь, что глубина шкафа минимум 44 мм - иначе выключатель не войдёт
• Не забудьте про обязательное заземление - даже при наличии коммутируемого нуля PE-проводник остаётся всегда подключённым
• Для защиты от утечек тока установите УЗО перед этим автоматом - TX3 не содержит встроенной дифзащиты
• Проверяйте правильность подключения нейтрали: она должна идти именно на N-клемму, а не на фазную
• При использовании в холодных помещениях (например, на даче зимой) убедитесь, что температура не опускалась ниже -25 C до включения
