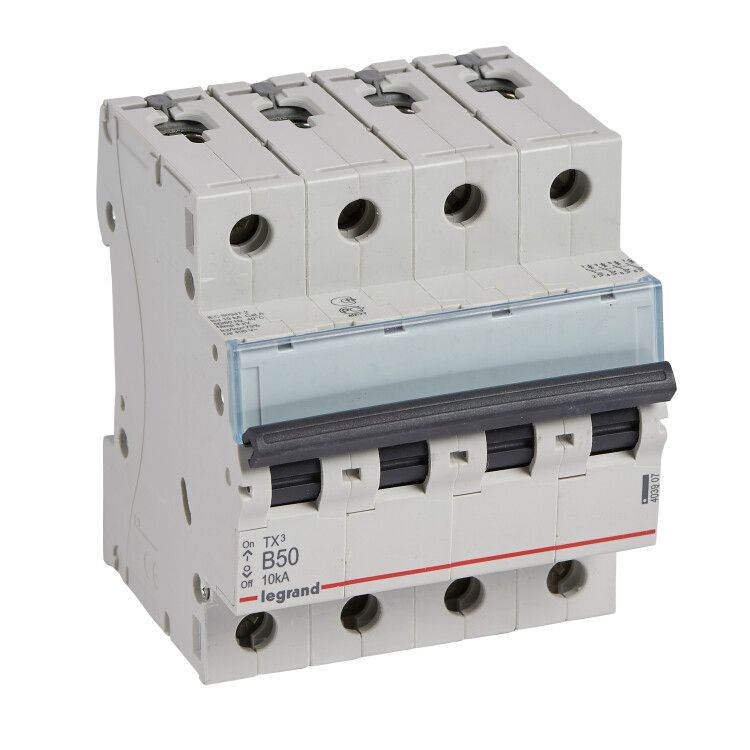

Выключатель автоматический модульный 4п B 50А 10кА TX3 6000 4мод. 400В Leg 403907 Legrand

Автоматический выключатель четырехполюсный TX3 50А (артикул 403907) от Legrand предназначен для защиты и управления электрическими цепями переменного тока в бытовых и аналогичных объектах. Он сочетает надежную отключающую способность, совместимость с DIN-рейкой и возможность коммутации нейтрали - что делает его удобным решением для распределительных щитов.

Назначение и область применения

Выключатель автоматический TX3 50А используется для защиты электрических цепей от перегрузок и коротких замыканий. Его применяют в бытовых распределительных щитах, где требуется одновременная защита всех четырех проводников: трех фаз и нейтрали. Подходит для питания групп освещения, розеточных контуров, бытовой техники и других нагрузок с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - рассчитан на сети 230/400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок с мягким пуском (например, светильники, зарядные устройства)
• Количество полюсов: 4 - все четыре проводника (L1, L2, L3, N) коммутируются одновременно
• С коммутируемым нейтральным проводником: да - ноль тоже отключается, повышает безопасность при обслуживании
• Способ монтажа: на DIN-рейку - установка и демонтаж без инструментов
• Количество модулей: 4 - занимает 4 стандартных модуля ширины (17,5 мм каждый)
• Глубина монтажа: 44 мм - требует достаточного места внутри щита
• Максимальное сечение кабеля: 35 мм2 - подходит для медных жил до этой величины
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира
• Рабочий диапазон температур: от -25C до +70C - допустимо использование в неотапливаемых помещениях
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 - предназначено для помещений с обычной запыленностью
• Категория перенапряжения: 0 - не рекомендовано для установки на входе в здание, только на ответвлениях после главного автомата
• Нормативы: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к автоматическим выключателям
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель автоматический TX3 50А монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть устройство - фиксатор расположен снизу корпуса. Чтобы снять, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекоса, чтобы избежать нагрева. Максимальное сечение кабеля - 35 мм2; меньшие сечения можно использовать с наконечниками. Устройство совместимо со всеми типами DIN-коробок, подходящих по глубине (минимум 44 мм).

Безопасность и стандарты

TX3 50А соответствует стандартам IEC 60898-1 (для бытовых применений) и IEC 60947-2 (для промышленных выключателей). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Отключение нейтрали повышает безопасность при ремонте - весь circuit становится обесточенным. Однако IP20 не защищает от попадания воды или пыли - не используйте в сырых местах, на улице или в неотапливаемых шкафах без дополнительной герметизации.

Преимущества

• Коммутируемый нейтральный проводник - полное отключение цепи, безопаснее при обслуживании
• Высокая отключающая способность (10 кА) - подходит для современных домов с мощными потребителями
• Характеристика B - оптимальна для бытовых нагрузок, не ложные срабатывания от пусковых токов холодильников или насосов
• Фиксация на DIN-рейке - быстрая установка и замена
• Широкий температурный диапазон - работает даже в неотапливаемых подъездах и чердаках
• Поддержка стандарта МЭК - гарантия качества и совместимости с другими элементами щита

Ограничения применения

• Не предназначен для установки на входе в здание - категория перенапряжения 0 исключает работу в качестве основного защитного аппарата
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без бокса или крышки
• Не подходит для нагрузок с высоким пусковым током (например, больших двигателей) - для них нужна характеристика C или D
• Требуется минимум 44 мм свободной глубины в щите - проверьте размеры перед покупкой
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита группы розеток в квартире с несколькими мощными приборами (стиральная машина, духовой шкаф, микроволновка)
• Щит на этаже многоквартирного дома - отключение всей цепи с нейтралью для безопасности ремонтников
• Распределительный щит в гараже или подвале - при условии, что он установлен в закрытом корпусе
• Система освещения с несколькими фазами (например, трёхфазный люминесцентный светильник)

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть действительно требует 4-полюсного решения - часто хватает 3P+N, если ноль не коммутируется
• При подключении кабеля 35 мм2 используйте наконечники - так проще добиться плотного контакта
• Не устанавливайте рядом с источниками тепла (например, рядом с термореле или нагревателями) - это влияет на точность теплового расцепителя
• Проверьте соответствие класса B вашим нагрузкам: если есть двигатель или сварочный аппарат - лучше выбрать характеристику C
• Для увеличения безопасности добавьте УЗО перед этим автоматом - TX3 не защищает от утечек тока
• При замене старого автомата - сравните глубину монтажа: новый TX3 может не поместиться в старом щите
