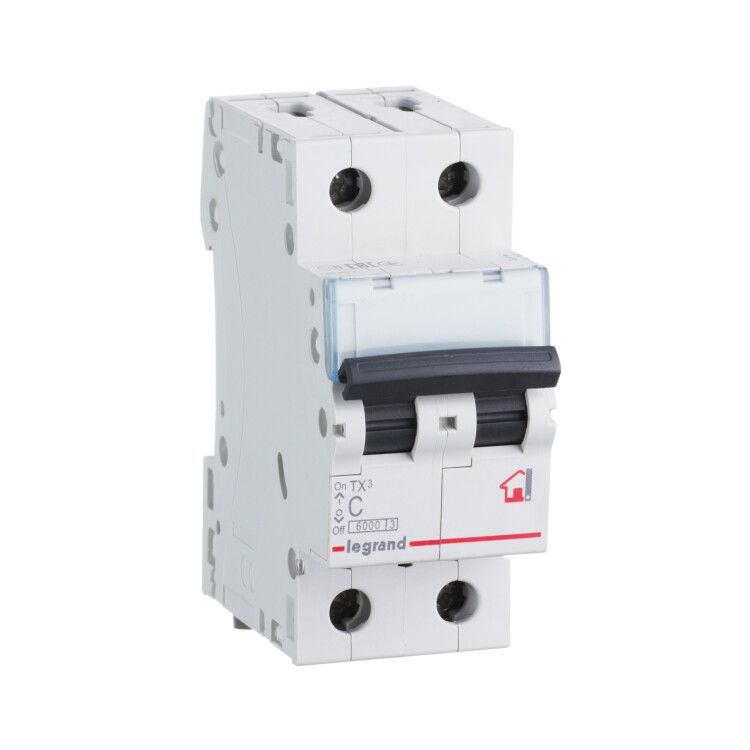

Автоматический выключатель TX 6000 - 10 кА тип характеристики C 2П 230/400 В~ 6 А 2 модуля 403927 Legrand

Автоматический выключатель Legrand TX3 6000 - двухполюсный коммутационный аппарат с номинальным током 6 А и характеристикой срабатывания C, предназначенный для защиты бытовых электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, имеет два модуля и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей в жилых помещениях, офисах и других объектах с низким напряжением. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для защиты групп освещения, розеточных контуров, бытовой техники и маломощных электромоторов. Применяется в системах с переменным током частотой 50/60 Гц и напряжением до 400 В.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 - одновременно отключаются два провода (фаза и ноль);
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компьютеры);
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - допустимый уровень напряжения в сети и предельная прочность изоляции;
• Количество модулей: 2 - занимает две ячейки на DIN-рейке (стандартная ширина 18 мм каждый);
• Тип тока: переменный - работает только в сетях AC;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этой площади;
• Степень защиты: IP20 - защита от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Класс токоограничения: 3 - высокий класс, обеспечивающий быстрое гашение дуги и снижение энергии КЗ;
• Диапазон температур: от -25 до +70 C - работает в большинстве климатических условий России;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температуры;
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствие европейским и мировым стандартам для бытовых и промышленных автоматов.

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть устройство на рейке - фиксация происходит двумя защёлками снизу. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы. Рекомендуется использовать кабели сечением от 0,5 до 35 мм2. Не требует дополнительных креплений. Совместим со всеми компонентами серии TX3 и другими устройствами, соответствующими стандарту IEC 60898.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 (для бытовых применений) и МЭК 60947-2 (для промышленных). Обладает классом токоограничения 3 - один из самых высоких уровней защиты от термического и электродинамического воздействия при КЗ. Номинальное импульсное выдерживаемое напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не предназначен для установки во влажных зонах (ванная, кухня без защиты).

Преимущества

• Надёжная двухполюсная коммутация - полностью отключает цепь, что важно для безопасности при обслуживании;
• Высокая отключающая способность (10 кА) - подходит для современных домов с мощными потребителями;
• Характеристика C - идеально балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске бытовой техники;
• Фирменная система фиксации на DIN-рейке - удобна для монтажа и сервисного обслуживания;
• Широкий температурный диапазон - стабильно работает даже в неотапливаемых помещениях зимой;
• Гарантия 2 года - подтверждает качество сборки и материалов.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в ванных комнатах, на улице или в сырых подвалах без дополнительной защиты;
• Не рекомендуется для защиты мощных двигателей с высоким пусковым током (более 5–7×Iн) - лучше выбрать характеристику D;
• Не подходит для промышленных линий с частыми перегрузками - требуется более серьёзная аппаратура (серии T200, T200+);
• Максимальное сечение кабеля 35 мм2 - не подходит для вводных щитов с большим током (требуются автоматы 25–63 А).

Примеры использования

• Защита группы розеток в спальной комнате;
• Отдельный автомат для холодильника, микроволновой печи или стиральной машины;
• Щитовая защита освещения в квартире или офисе;
• Контур питания для домашнего сервера или NAS-накопителя;
• Подключение кабельных трасс внутри стен, где важна точная защита от перегрева.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего кабеля не превышало 35 мм2 - иначе возможен нагрев и плохой контакт;
• При установке в щите соблюдайте порядок: сверху - ввод, снизу - вывод; не меняйте местами вход и выход;
• Не используйте этот автомат как главный вводной - он слишком слаб по току (6 А). Для ввода нужен минимум 25–40 А;
• Если в помещении часто срабатывают автоматы, проверьте суммарную мощность подключённых приборов - возможно, стоит увеличить номинал или разделить нагрузку;
• При замене старого автомата - совпадают ли количество полюсов, модулей и тип характеристики? Legrand TX3 6000 - прямая замена аналогичных устройств других брендов с такими же параметрами.
