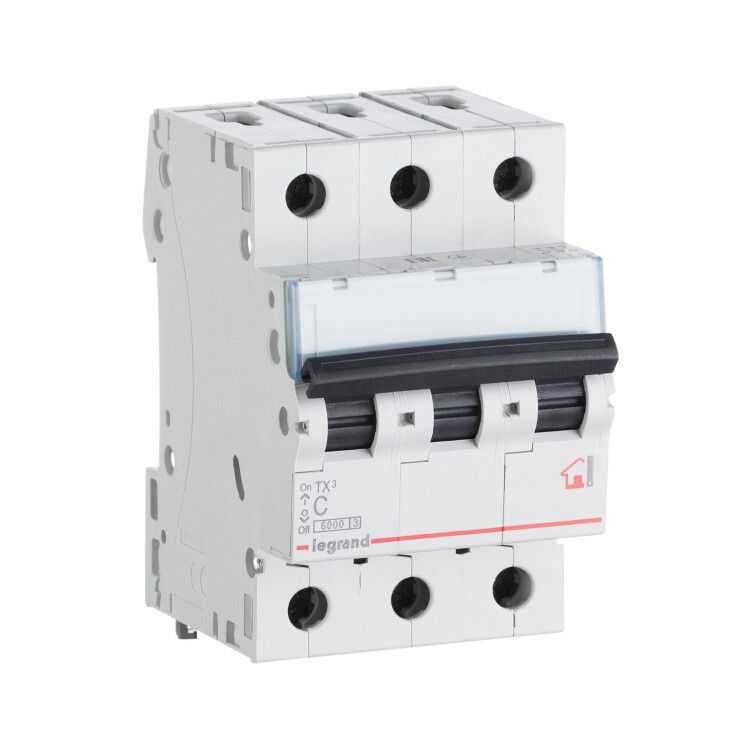

Выключатель автоматический модульный 3п C 20А 10кА TX3 6000 3мод. 400В Leg 403945 Legrand

Автоматический выключатель Legrand TX3 - трёхполюсный устройство на 20 А с характеристикой C и отключающей способностью 10 кА, предназначенное для защиты электрических цепей в бытовых и аналогичных системах. Устройство устанавливается на DIN-рейку, надёжно фиксируется и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, малых производственных объектов и других местах, где требуется надёжная защита трёхфазной сети переменного тока 400 В. Подходит для защиты групповых линий, электродвигателей, освещения и другого оборудования, работающего в условиях умеренного климата.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, освещение, бытовые приборы, насосы;
• Род тока: переменный (AC) - работает только в сетях с частотой 50/60 Гц;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки внутри закрытого шкафа;
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый);
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения;
• Рабочая температура: от -25 до +70 C - допустимый диапазон для эксплуатации в помещениях с контролируемым микроклиматом;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Гарантийный срок: 24 месяца - официальная гарантия производителя;
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствие европейским и международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand TX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защёлку на корпусе с направляющими рейки и зафиксировать её нажатием до характерного щелчка. Для демонтажа используйте плоскую отвёртку: введите её в петлю защёлки, слегка потяните вниз - выключатель свободно выйдет из рейки. Подключение проводов выполняется через винтовые клеммы: затягивать необходимо равномерно, без перекосов. Максимальное сечение кабеля - 35 мм2; более толстые провода не подходят. Глубина монтажа составляет 44 мм - учтите это при проектировании шкафа.

Безопасность и стандарты

Выключатель Legrand TX3 соответствует стандартам МЭК 60898-1 (для бытового и аналогичного использования) и МЭК 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварии, что снижает риск повреждения проводки и оборудования. Степень защиты IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от влаги - использование вне герметичных шкафов запрещено. Категория перенапряжения 0 указывает на применение в устройствах, не подвергающихся значительным переходным процессам (например, вводные автоматы должны иметь выше класс).

Преимущества

• Надёжная фиксация на DIN-рейке с удобной защёлкой - монтаж и сервисное обслуживание без инструментов;
• Высокая отключающая способность (10 кА) - подходит для современных сетей с повышенными токами КЗ;
• Характеристика C - баланс между чувствительностью к перегрузкам и отказом от ложных срабатываний при пуске двигателей;
• Широкий диапазон рабочих температур - стабильная работа даже в неотапливаемых помещениях зимой;
• Соответствие международным стандартам - сертифицирован для использования в Европе и странах СНГ.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 исключает внешнюю установку;
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные компрессоры, сварочные аппараты) - для них лучше выбрать характеристику D;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО;
• Не рекомендуется для установки в качестве главного вводного автомата в зданиях с мощностью более 15–20 кВт - возможна недостаточная отключающая способность при масштабных КЗ;
• Климатическое исполнение УХЛ4 - не рассчитан на экстремальные условия Арктики или пустынь.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения дома;
• Распределение питания по группам освещения и розеток в квартире или офисе;
• Щитовая защита для кондиционеров, вентиляторов, нагревательных элементов;
• Подключение кабельных линий от вводного автомата к распределительному щиту.

Практические советы

• Выбирая автомат Legrand TX3, проверьте, чтобы сечение кабеля в вашей цепи не превышало 35 мм2 - иначе соединение будет ненадёжным;
• Если в цепи есть оборудование с высоким пусковым током (более 5–7 Iн), рассмотрите возможность замены на характеристику D;
• При сборке щита соблюдайте порядок: ввод → УЗО → автоматические выключатели - так обеспечивается последовательная защита;
• Не забудьте оставить минимум 10 мм свободного места вокруг выключателя для теплоотвода - особенно при плотной укладке нескольких модулей;
• Для диагностики состояния автомата: после срабатывания он остаётся в положении “выкл” - перед включением убедитесь, что причина отключения устранена.
