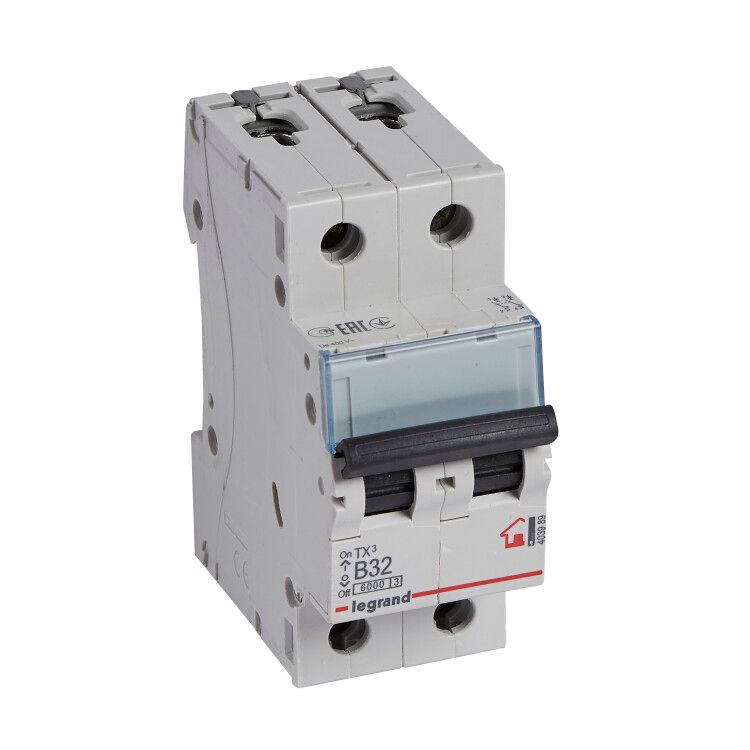

Автоматический выключатель TX 6000 - 6 кА тип характеристики B 2П 230/400 В~ 32 А 2 модуля 403989 Legrand

Автоматический выключатель двухполюсный 32 А, тип B, 6 кА, 230/400 В~ с двумя модулями из серии TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он надёжно работает в бытовых и аналогичных условиях, устанавливается на DIN-рейку и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель TX3 6000 используется для защиты однофазных и трёхфазных цепей в жилых домах, квартирах, офисах и других объектах с низким напряжением. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощных двигателей.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без срабатывания
• Количество полюсов: 2 - контролирует два провода (фаза и ноль)
• Номинальное напряжение: 400 В ~ - рассчитан на переменный ток до 400 В между фазами, 230 В между фазой и нулём
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 ампер
• Характеристика срабатывания: B - реагирует на перегрузки при токах 3–5 крат от номинала; оптимален для бытовых нагрузок с плавными пусками (освещение, ЭПРА, компьютеры)
• Количество модулей: 2 - занимает две ячейки на DIN-рейке (стандарт 17,5 мм каждый)
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этой площади
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до 500 В
• Диапазон температур: от -25 до +70 C - работает в холодных и жарких помещениях
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск повреждения оборудования
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа
• Климатическое исполнение: УХЛ4 - предназначено для работы в умеренно холодном и влажном климате
• Стандарты: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Клеммы - винтовые, позволяют закрепить одножильные и многожильные провода сечением до 35 мм2. Перед подключением обязательно отключите питание. Не используйте кабели с большим сечением - это нарушит контакт и вызовет нагрев.

Безопасность и стандарты

Автоматический выключатель TX3 6000 соответствует стандартам МЭК 60898-1 (для бытовых применений) и МЭК 60947-2 (для промышленных устройств). Обеспечивает класс токоограничения 3 - один из самых высоких уровней защиты от последствий КЗ. Имеет двойную изоляцию и термостойкую конструкцию. Сертифицирован для эксплуатации в зонах со степенью загрязнения 2 - то есть в обычных сухих и пыльных помещениях, где нет агрессивных паров или жидкостей.

Преимущества

• Надёжное срабатывание благодаря сочетанию теплового и магнитного расцепителей
• Простая и быстрая установка на DIN-рейку с фиксацией защёлкой
• Широкий диапазон рабочих температур - подходит даже для неотапливаемых помещений
• Поддержка больших сечений кабелей - удобно при использовании мощных линий
• Совместимость с другими элементами серии TX3 - легко формировать единые щитовые решения
• Долгий срок службы - гарантированный срок 2 года при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP20 не защищает от влаги и пыли
• Не рекомендуется для цепей с частыми пусками высоких токов (например, крупные насосы, компрессоры) - лучше использовать характеристику C или D
• Не подходит для постоянной работы при температурах ниже -25 C или выше +70 C
• Не применяется в взрывоопасных средах, на открытых площадках или в местах с повышенной влажностью
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется отдельный УЗО

Примеры использования

• Защита группы розеток в кухне или гостиной
• Отключение световой сети в квартире
• Щитовая защита для бойлеров, стиральных машин, духовых шкафов
• Распределительный щит в загородном доме с однофазным питанием
• Контроль питания для систем видеонаблюдения и домашней автоматизации

Практические советы

• Выбирая автомат, проверьте соответствие номинального тока нагрузке - 32 А подходит для линии с суммарной мощностью до 7,4 кВт (при 230 В)
• При подключении многожильных проводов используйте наконечники - это повысит надёжность контакта
• Не затягивайте клеммы слишком сильно - это повредит изоляцию и деформирует металл
• Если в щите мало места, учтите глубину монтажа (44 мм) - выбирайте шкафы с внутренним объёмом не менее 100 мм
• Для комплексной защиты добавьте УЗО перед этим автоматом, особенно в ванных комнатах и на кухне
• Проверяйте состояние автомата каждые 6–12 месяцев: пробуйте кнопку тестирования (если есть) и следите за нагревом корпуса
