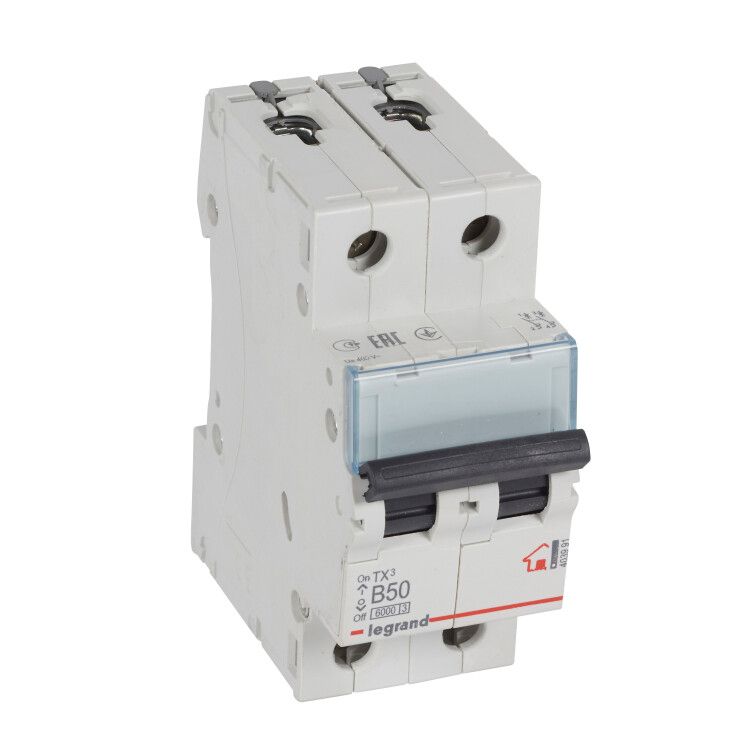

Автоматический выключатель TX 6000 - 6 кА тип характеристики B 2П 230/400 В~ 50 А 2 модуля 403991 Legrand

Автоматический выключатель Legrand TX3 с артикулом 403991 — это надёжный двухполюсный защитный аппарат для монтажа на DIN-рейку, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в бытовых и аналогичных системах. Его номинальный ток 50 А и отключающая способность 6 кА обеспечивают безопасную работу даже при высоких нагрузках.

Назначение и область применения

Автоматический выключатель Legrand TX3 403991 используется для защиты электрических цепей в жилых помещениях, офисах, малых производственных объектах и других местах с переменным током 230/400 В. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для установки в щитах управления, распределительных шкафах и групповых щитках.

Технические характеристики

• Номинальный ток: 50 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 — защищает две фазы одновременно, что важно для однофазной сети 230/400 В;
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А;
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, идеален для бытовой техники и освещения; срабатывает при токе 3–5 крат от номинала;
• Номинальное напряжение: 400 В ~ — рассчитан на использование в сетях с рабочим напряжением до 400 В переменного тока;
• Количество модулей: 2 — занимает два стандартных модуля (по 17,5 мм каждый) на DIN-рейке;
• Род тока: переменный — работает только с сетями 50/60 Гц;
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию между токоведущими частями;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Рабочая температура: от -25 до +70 °C — допустимый диапазон для установки в неотапливаемых помещениях;
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая риск повреждения оборудования;
• Климатическое исполнение: УХЛ4 — предназначен для работы в условиях умеренного и холодного климата с повышенной влажностью;
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этой площади сечения;
• Глубина монтажа: 44 мм — требует соответствующего места внутри щита;
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 — соответствие международным требованиям безопасности.

Совместимость и монтаж

Автоматический выключатель Legrand TX3 403991 монтируется на стандартную DIN-рейку шириной 35 мм. Крепление происходит с помощью защёлки — для демонтажа достаточно слегка оттянуть её отверткой. Подключение проводов выполняется через винтовые клеммы, расположенные сверху. Для надёжного соединения рекомендуется использовать наконечники типа НШВИ при сечении более 10 мм². Устройство совместимо с другими элементами серии TX3, включая дифференциальные автоматы и УЗО. Подходит для скрытого монтажа в нишах и стеновых коробах.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленного). Класс токоограничения 3 обеспечивает минимальное воздействие энергии короткого замыкания на проводку. Номинальное напряжение изоляции 500 В и импульсная прочность 4 кВ гарантируют безопасность при колебаниях сети. Степень защиты IP20 исключает доступ к токоведущим частям, но не защищает от влаги — не применяйте во влажных зонах без дополнительной защиты.

Преимущества

• Надёжная двухполюсная конструкция — отключает оба провода одновременно, исключая опасность остаточного напряжения;
• Характеристика B оптимальна для бытовых нагрузок — не ложные срабатывания от запуска двигателей или ламп накаливания;
• Простой и быстрый монтаж на DIN-рейку — удобен для сборки и обслуживания щитов;
• Удобная визуальная индикация положения — рычажок чётко показывает состояние “вкл”/“выкл”;
• Совместимость с аксессуарами — возможна установка дополнительных устройств, например, сигнализаторов состояния или дистанционного отключения.

Ограничения применения

• Не предназначен для установки в открытых уличных щитах — степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для защиты мощных промышленных двигателей — характеристика B слишком чувствительна к пусковым токам;
• Не используйте в цепях с постоянным током — только для переменного тока 50/60 Гц;
• Не допускается превышение максимального сечения кабеля 35 мм² — это может вызвать нагрев и выход из строя клемм;
• Не устанавливайте в местах с температурой ниже -25 °C или выше +70 °C — это нарушит работу механизмов расцепления.

Примеры использования

• Защита группы розеток в квартире или доме — особенно при наличии стиральных машин, микроволновок, бойлеров;
• Щитовая защита кухонной зоны с несколькими мощными приборами;
• Обеспечение аварийного отключения в мастерских, гаражах и небольших цехах;
• Фазовый выключатель в однофазной сети 230 В, где требуется отключение обоих проводов (L+N);
• Дополнение в составе комплексного щита с УЗО и другим автоматическим оборудованием серии TX3.

Практические советы

• При подключении кабеля сечением 25–35 мм² обязательно используйте наконечники НШВИ — это предотвратит ослабление контакта;
• Проверьте глубину монтажа (44 мм) перед установкой — недостаточно места в щите может помешать закрыванию крышки;
• Не затягивайте клеммы чрезмерно — это повредит пластиковые детали и снизит долговечность;
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (B) и номинальный ток (50 А) — изменение может нарушить координацию защиты;
• Для увеличения функциональности можно заказать дополнительные аксессуары — например, сигнальные контакты для удалённого контроля состояния.
