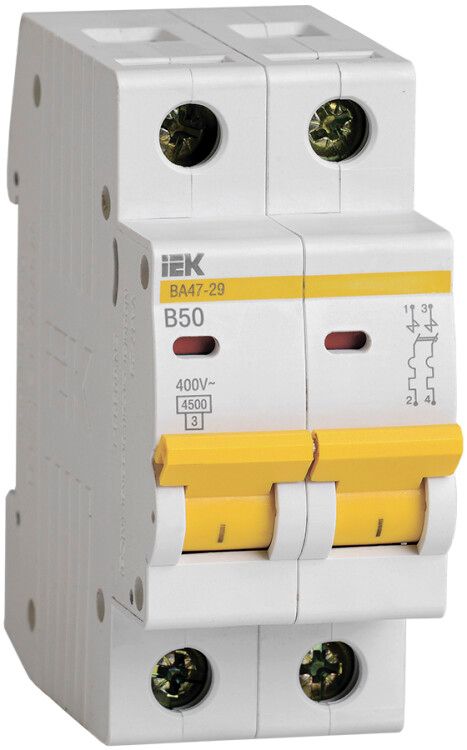

Выключатель автоматический двухполюсный ВА47-29 50А B 4,5кА KARAT | MVA20-2-050-B IEK

Автоматический выключатель модульный двухполюсный 50А 4,5кА тип B ВА47-29 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для промышленного, так и для бытового использования, обеспечивает надёжную работу при температурах от -40 до +50 °C и монтируется на DIN-рейку. Артикул mva20-2-050-b соответствует ГОСТ Р 50345.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 50А 4,5кА тип B ВА47-29 защищает группы потребителей в распределительных щитах. Подходит для защиты освещения, розеточных групп, бытовых приборов и оборудования на объектах с умеренной нагрузкой. Применяется в жилых домах, офисах, торговых помещениях и на производстве. Благодаря классу срабатывания B, он чувствителен к кратковременным перегрузкам — идеален там, где запускаются двигатели малой мощности или включаются лампы накаливания.

Технические характеристики

• Номинальный ток: 50 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В — рассчитан на переменный ток в трёхфазных сетях 230/400 В, также работает при DC.
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при токе короткого замыкания до 4500 А.
• Характеристика срабатывания: B — срабатывает при токах 3–5 кратном от номинала, что подходит для слаботочных и смешанных нагрузок.
• Количество полюсов: 2 — отключает два фазных провода одновременно, используется в однофазных цепях.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая энергию КЗ, проходящую через цепь.
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные провода до этого сечения.
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри корпуса.
• Рабочий диапазон температур: от -40 до +50 °C — работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Частота: 50 Гц — оптимизирован для стандартной сети России и стран СНГ.
• Срок службы: 15 лет — при соблюдении условий эксплуатации и регулярных проверках.
• Ширина по модулю: 2 М — занимает два модуля на DIN-рейке (36 мм).
• Глубина монтажа: 73,6 мм — требуется место в щите для свободного доступа к клеммам и рычагу.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние клеммы. На клеммах есть насечки — они обеспечивают более плотный контакт и снижают нагрев. Разрешено подключение как гибких многожильных проводов, так и жестких одножильных. Также возможно подсоединение через шины: FORK (для параллельного распределения питания) и PIN (для последовательного соединения). Индикатор положения контактов показывает состояние: “I” — включен, “O” — выключен. Установка выполняется без инструментов — фиксация происходит защёлкой.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Обеспечивает двойную защиту: тепловую — против длительных перегрузок, и электромагнитную — против коротких замыканий. Класс токоограничения 3 снижает риск возгорания при аварии. Климатическое исполнение УХЛ4 позволяет использовать в помещениях с повышенной влажностью и колебаниями температуры, но не на открытом воздухе.

Преимущества

• Двухступенчатая защита — тепловой и электромагнитный расцепители работают независимо, повышая точность срабатывания.
• Улучшенная дугогасительная камера — снижает износ контактов и продлевает срок службы.
• Эргономичная рукоятка — удобнее в управлении, особенно в перчатках или при плохом освещении.
• Поддержка шинного подключения — упрощает сборку щита, экономит время монтажа.
• Индикатор состояния — сразу видно, включен ли автомат, даже если он находится в глубине щита.
• Насечки на клеммах — минимизируют нагрев и предотвращают ослабление контакта при вибрациях.

Ограничения применения

• Не применяется вне закрытых электрошкафов — степень защиты IP20 не допускает воздействия воды, пыли или внешних факторов.
• Не подходит для защиты высокомощных двигателей (>5 кВт) — класс B слишком чувствителен к пусковым токам, возможны ложные срабатывания.
• Не рекомендуется для цепей с частыми включениями/отключениями — свыше 10 раз в день может снизить долговечность механизма.
• Не предназначен для работы при напряжении выше 400 В — превышение вызовет пробой изоляции.
• Не совместим с системами TN-C — требует наличия отдельного PE-проводника (TN-S, TT).

Примеры использования

• Защита розеточной группы в квартире с кондиционером, микроволновкой и компьютером.
• Вводный автомат в этажном щите многоэтажного дома.
• Щит управления на производственном участке с лампами, вентиляторами и маломощными станками.
• Распределительный щит в кафе с освещением, холодильным оборудованием и кофе-машиной.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключённых приборов не превышает 11 кВт (при 230 В и 50 А).
• При подключении проводов используйте кабель сечением 10–16 мм² — для 50 А это оптимальный баланс между надёжностью и стоимостью.
• Перед монтажом отключите питание и проверьте отсутствие напряжения тестером.
• Не затягивайте клеммы чрезмерно — это повредит пластик и деформирует контакт.
• Проверяйте работу автомата ежегодно — вручную переведите рычаг в положение OFF и снова ON, чтобы убедиться в плавности хода.
• Если планируете подключать несколько автоматов рядом — учтите глубину монтажа 73,6 мм и оставьте 10–15 мм свободного места для вентиляции.
