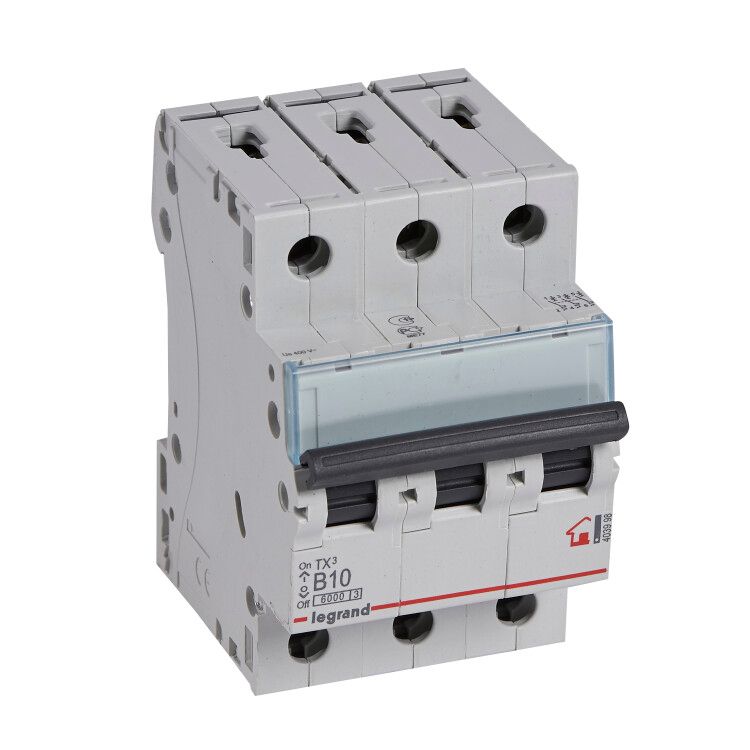

Выключатель автоматический модульный 3п B 10А 6кА TX3 6000 3мод. 400В Leg 403998 Legrand

Автоматический выключатель Legrand TX3 6000 - трёхполюсный устройство на 10 А с отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и аналогичных объектов, соответствует международным стандартам и гарантирует надёжную работу в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, предотвращая повреждение оборудования и возгорание.

Подходит для установки в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с однофазной или трёхфазной сетью 400 В. Часто применяется для защиты групповых линий освещения, розеток, бытовой техники и небольших двигателей.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (освещение, электроника, бытовые приборы)
• Род тока: переменный (AC) - работает только в сетях с частотой 50/60 Гц
• Способ монтажа: на DIN-рейку - устанавливается стандартными зажимами, не требует крепления болтами
• Количество модулей DIN: 3 - занимает три стандартных модуля ширины (по 17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения
• Номинальное напряжение изоляции: 500 В - уровень изоляции, обеспечивающий безопасность при работе
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: от -25 до +70 C - допустимый диапазон для эксплуатации в неотапливаемых помещениях
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Степень загрязнения: 2 - рассчитан на использование в условиях, где возможны незначительные загрязнения (пыль, конденсат)
• Категория перенапряжения: 0 - не предназначено для защиты от внешних перенапряжений (например, от грозы); требуется дополнительная защита
• Гарантия: 24 месяца
• Соответствие стандартам: IEC 60898-1 / IEC 60947-2

Совместимость и монтаж

Выключатель Legrand TX3 6000 совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть его на рейку - фиксация происходит двумя пластиковыми защёлками снизу. Чтобы снять устройство, отведите защёлку отверткой через специальное углубление.

Подключение проводов выполняется через винтовые клеммы. Максимальное сечение - 35 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надёжного контакта. Перед затяжкой проверьте, что провод полностью вошёл в клемму и не имеет повреждённой изоляции.

Глубина монтажа составляет 44 мм - учтите этот размер при проектировании щита, чтобы не было перекрытия другими элементами.

Безопасность и стандарты

Выключатель Legrand TX3 6000 соответствует требованиям международных стандартов IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных автоматических выключателей). Это гарантирует соответствие безопасности, надёжности и тестированию на долговечность.

Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении пальцем или инструментом, но не защищает от попадания пыли или влаги - поэтому не устанавливайте его в сырых местах, на улице или в неотапливаемых шкафах без герметизации.

Преимущества

• Надёжная работа благодаря классу токоограничения 3 - быстрое отключение снижает риск повреждения проводки
• Удобная фиксация на DIN-рейке - монтаж и демонтаж без инструментов
• Широкий диапазон рабочих температур (-25…+70 C) - подходит для холодных и жарких условий
• Совместимость с продуктами Legrand - легко сочетается с другим оборудованием серии TX3
• Простая визуальная индикация состояния - положение рычага показывает, включен ли выключатель

Ограничения применения

• Не предназначен для защиты от грозовых перенапряжений - необходимо использовать дополнительные устройства (грозоразрядники, УЗИП)
• IP20 не обеспечивает защиту от влаги - запрещена установка в банях, на улице, в подвалах с повышенной влажностью без дополнительной герметизации
• Характеристика “B” не подходит для мощных двигателей или сварочных аппаратов - они вызывают броски тока, которые могут ложнопричинить срабатывание
• Не следует использовать в системах с постоянным током (DC) - только для AC 50/60 Гц
• Категория перенапряжения 0 означает, что он не рассчитан на прямую защиту от импульсных помех - нужна внешняя защита

Примеры использования

• Защита трёхфазной группы розеток в мастерской
• Щитовая защита освещения в многоквартирном доме
• Автомат для питания насоса или вентилятора мощностью до 2,2 кВт
• Распределительный щит в административном здании с трёхфазным питанием
• Контроль линии для кондиционера или теплового насоса

Практические советы

• Выбирая автомат Legrand TX3 6000, убедитесь, что ваша нагрузка не превышает 10 А - лучше иметь запас в 20–30%
• При подключении кабеля сечением более 16 мм2 используйте наконечники - так будет лучший контакт и меньше риска перегрева
• Не устанавливайте рядом с источниками тепла (печи, нагреватели) - высокая температура может вызвать ложное срабатывание
• Проверяйте состояние защёлок перед первым включением - слабая фиксация может привести к самопроизвольному выпадению
• Для комплексной защиты добавьте УЗО после автомата, особенно там, где есть риск поражения током (ванная, кухня, уличные розетки)
• При замене старого автомата - сравнивайте не только ток, но и характеристику (“B”, “C”) - неверный выбор может привести к частому отключению или опасности
