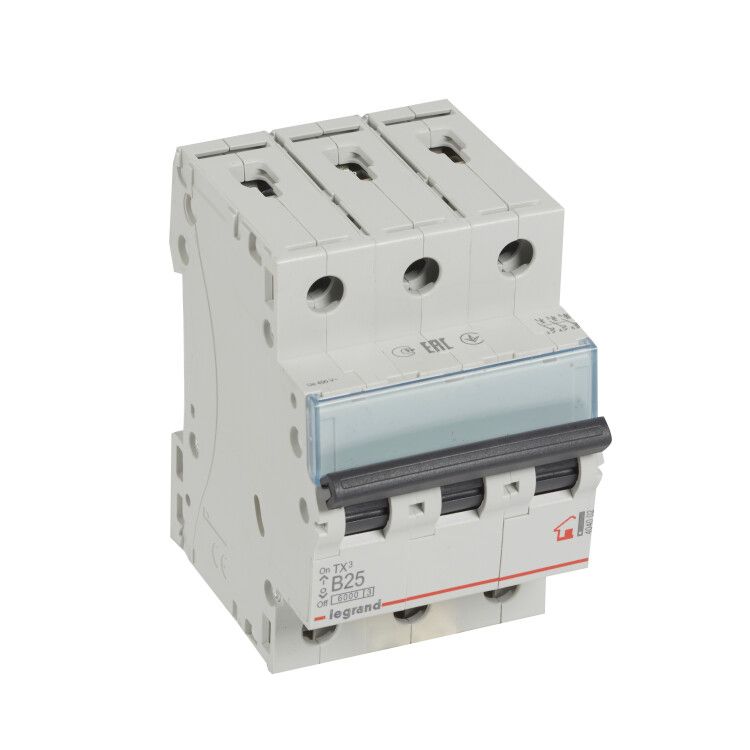

Выключатель автоматический модульный 3п B 25А 6кА TX3 6000 3мод. 400В Leg 404002 Legrand

Автоматический выключатель Legrand TX3 6000 — трёхполюсный устройство на 25 А с отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для бытовых и аналогичных объектов с переменным током 400 В. Артикул 404002 соответствует серии TX3 бренда Legrand.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, сохраняя целостность оборудования и предотвращая возгорание.

Подходит для установки в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с однофазной или трёхфазной сетью 400 В. Часто применяется для защиты групповых линий освещения, розеток, бытовой техники и небольших двигателей.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 6 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (например, освещение, ЭВМ, зарядные устройства);
• Род тока: переменный (AC) — работает только в сетях с частотой 50/60 Гц;
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитках;
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (17,5 мм каждый);
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этого сечения;
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями;
• Рабочая температура: от -25 до +70 °C — допустимый диапазон для эксплуатации в неотапливаемых помещениях;
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Гарантия: 24 месяца — официальный срок службы производителя;
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2 — сертифицирован для использования в Европе и странах СНГ.

Совместимость и монтаж

Выключатель Legrand TX3 6000 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его на рейке — фиксация происходит за счёт пластиковой защёлки снизу корпуса. Чтобы снять устройство, отведите защёлку отверткой через специальное отверстие.

Подключение проводов выполняется к винтовым клеммам сверху и снизу. Каждый полюс имеет два зажима — вход и выход. Рекомендуется использовать кабели с сечением до 35 мм². Перед затяжкой проверьте плотность соединения — слабый контакт вызывает нагрев.

Не совместим с другими типами креплений (настенные, штыревые). Не предназначена для установки вне щита или в условиях повышенной влажности.

Безопасность и стандарты

Выключатель Legrand TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных автоматических выключателей). Это гарантирует соответствие требованиям безопасности, надёжности и долговечности.

Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск повреждения проводки и оборудования. Устройство прошло тестирование на ударную прочность, термическую стойкость и электрическую износостойкость.

Преимущества

• Надёжная механическая конструкция с двойным расцеплением — тепловое (при длительной перегрузке) и магнитное (при КЗ);
• Простой и быстрый монтаж на DIN-рейку благодаря удобной защёлке;
• Широкий диапазон рабочих температур — подходит даже для холодных помещений;
• Чётко выраженная положение рычага: “вкл” — вверх, “выкл” — вниз, что упрощает диагностику состояния;
• Соответствие европейским стандартам — совместим с большинством щитов и аксессуаров Legrand.

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых местах — степень защиты IP20 исключает воздействие жидкости и пыли;
• Не рекомендуется для защиты мощных промышленных двигателей — характерistica B слишком чувствительна к пусковым токам;
• Не подходит для систем с постоянным током (DC) — только для AC 50/60 Гц;
• Не имеет функции дистанционного управления или сигнализации — требует ручного включения после срабатывания;
• Не рассчитан на частые операции включения/отключения — не является контактором.

Примеры использования

• Защита трёхфазной группы розеток в мастерской;
• Щитовая защита освещения и бытовой техники в квартире;
• Вводной автомат в щите небольшого офиса или кафе;
• Защита насоса или вентилятора с небольшим пусковым током;
• Дополнительный защитный элемент перед инвертором или ИБП.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 25 А × 400 В = 10 кВт;
• При подключении многожильных проводов используйте наконечники — они предотвращают ослабление контакта;
• Не устанавливайте рядом с источниками тепла — перегрев снижает точность срабатывания теплового расцепителя;
• Проверяйте состояние автомата каждые 6–12 месяцев: включите и выключите его вручную несколько раз — это продлевает срок службы механизмов;
• Если выключатель часто срабатывает — проверьте нагрузку цепи. Возможно, нужен автомат с характеристикой C или D.
