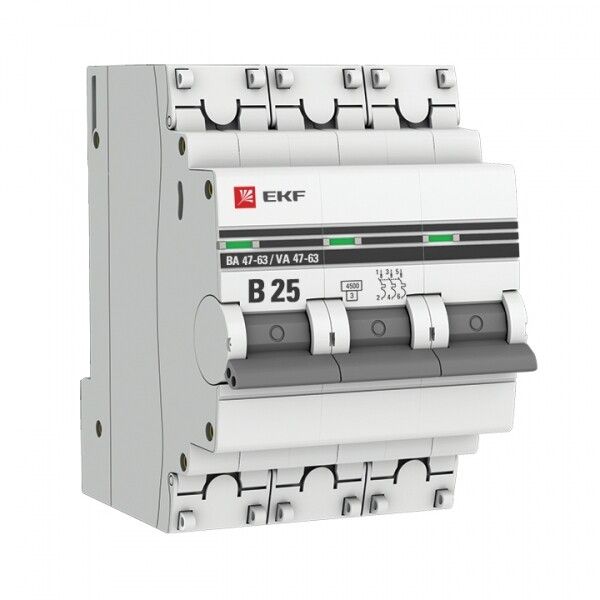

Автоматический выключатель 3P 25А (В) 4,5kA ВА 47-63 EKF PROxima - mcb4763-3-25B-pro

Автоматический выключатель модульный трехполюсный 25А B 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных объектах. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надежную работу на DIN-рейке, совместим с проводами до 25 мм2 и имеет повышенную степень защиты конструкции.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А B 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, школ, больниц и других общественных зданий. Подходит для защиты групповых линий питания освещения, розеток, оборудования с активной нагрузкой - например, нагревательных приборов, насосов, маломощных двигателей.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок с низким пусковым током (например, светильники, зарядные устройства);
• Номинальное напряжение: 400 В AC / 660 В изоляции - рассчитан на использование в сети 380/220 В, с запасом по изоляции;
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А;
• Тип расцепителя: электромагнитный + тепловой - защищает одновременно от КЗ (быстро) и перегрузки (по времени);
• Ширина по модулям: 3 М - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый);
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого распространённого сечения;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не для улицы и сырых помещений;
• Рабочая температура: –25…+50 C - работает в большинстве внутренних условий, включая неотапливаемые помещения зимой;
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияет на нагрев в плотно укомплектованных щитах;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, повышающая безопасность;
• Категория перенапряжения: III - допустимо применение в распределительных системах II уровня (щиты, подстанции);
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Срок гарантии: 84 месяца - один из самых длинных среди аналогов.

Совместимость и монтаж

Автоматический выключатель модульный ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Глубина монтажа составляет 41 мм - убедитесь, что в щите достаточно места для свободного открывания крышек и обслуживания. Для подключения используйте провода сечением 1–25 мм2, затягивайте винты моментом, достаточным для надёжного контакта, но без перегрузки. Пластиковая крышка над зажимами предотвращает случайное прикосновение и позволяет опломбировать устройство - рекомендуется использовать при установке в общественных местах.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1), что подтверждает соответствие требованиям безопасности для бытового и аналогичного использования. Класс токоограничения 3 и категория перенапряжения III обеспечивают надёжную работу даже при аварийных режимах. Степень защиты IP20 исключает риск поражения током при нормальном использовании, но не защищает от влаги - не устанавливайте в банях, подвалах или на улице. Климатическое исполнение УХЛ4 позволяет работать в условиях умеренного и холодного климата с возможностью конденсации.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию и расхождение корпуса при длительной эксплуатации;
• Цветовой индикатор положения - чётко показывает состояние (вкл./выкл.) без необходимости вскрытия;
• Удобная ручка управления - легко включается и выключается даже в перчатках;
• Защитные крышки над зажимами - исключают несанкционированный доступ и позволяют пломбировать устройство;
• Долгий срок гарантии - 7 лет, что свидетельствует о высокой надёжности компонентов;
• Поддержка широкого диапазона сечений проводов - универсальное решение для различных проектов.

Ограничения применения

• Не предназначена для защиты цепей с высоким пусковым током - например, мощных двигателей, компрессоров, сварочных аппаратов (для них нужна характеристика C или D);
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях (бани, гаражи, уличные щиты);
• Работает только с переменным током - не подходит для постоянного тока (DC);
• Не имеет функции дифференциального тока - для защиты от утечек требуются отдельные УЗО;
• Потери мощности 6,2 Вт - при установке в плотно укомплектованных щитах с несколькими выключателями может вызывать локальный нагрев - необходима вентиляция.

Примеры использования

• Щиток в квартире - защита трёх фаз для розеток на кухне, ванной и комнате;
• Общественный центр - питание группы осветительных приборов по трём фазам;
• Офисное здание - распределение нагрузки между тремя фазами для серверов и оргтехники;
• Малый бизнес - защита линии для кофе-машины, микроволновки, принтера и другого оборудования в одном контуре.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего кабеля попадало в диапазон 1–25 мм2 - слишком тонкий провод перегреется, слишком толстый не войдёт в зажим;
• Если в щите установлено более 5 автоматов подряд - учтите суммарные потери мощности (6,2 Вт × количество) - возможно, потребуется дополнительное охлаждение;
• Для защиты от утечек тока обязательно сочетайте этот выключатель с УЗО - он сам не реагирует на токи утечки;
• При монтаже в щитах с ограниченным пространством - учитывайте глубину 41 мм и наличие ручки, которая должна свободно двигаться;
• Пломбировка через крышку - обязательна для арендованных помещений, административных зданий и мест с контролируемым доступом.
