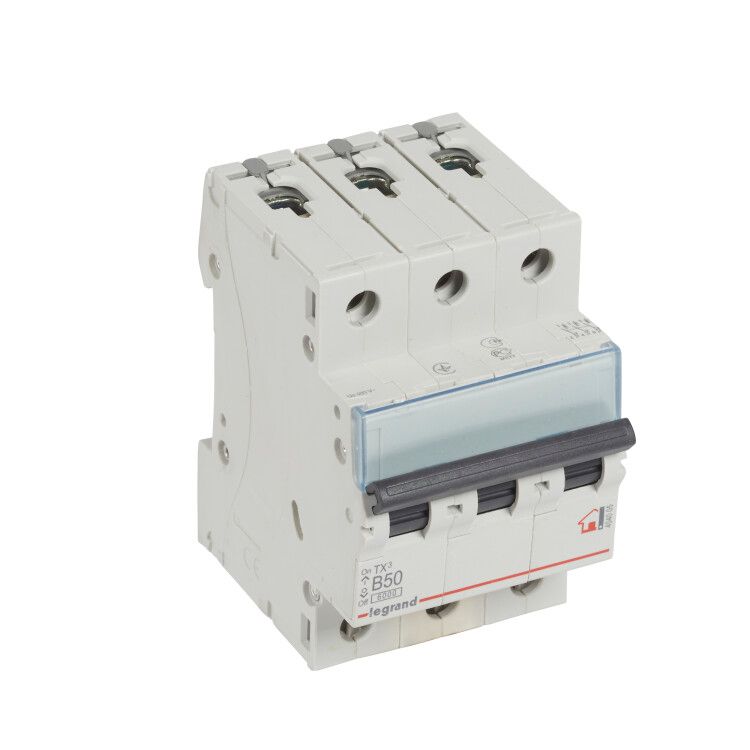

Выключатель автоматический модульный 3п B 50А 6кА TX3 6000 3мод. 400В Leg 404005 Legrand

Автоматический выключатель Legrand TX3 6000 — трёхполюсный устройство на 50 А с отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и аналогичных объектов, соответствует международным стандартам и гарантирует надёжную работу в условиях от -25 до +70 °C.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей переменного тока в системах с напряжением до 400 В. Он обеспечивает безопасное включение, отключение и автоматическое отключение при аварийных ситуациях — перегрузках и коротких замыканиях. Применяется в жилых домах, офисах, малых производственных помещениях и других объектах с низковольтными сетями. Подходит для защиты групповой проводки, освещения, розеточных контуров и оборудования мощностью до 11–12 кВт.

Технические характеристики

• Номинальный ток: 50 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В — рабочее напряжение сети
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, идеален для бытовой нагрузки (например, освещение, бытовые приборы)
• Род тока: переменный (AC) — работает только в сетях 50/60 Гц
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов
• Количество модулей DIN: 3 — занимает три стандартных модуля (по 17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этой площади
• Номинальное напряжение изоляции: 500 В — уровень изоляции, обеспечивающий безопасность при повышенных напряжениях
• Рабочая температура: от -25 до +70 °C — допустимый диапазон для эксплуатации
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения
• Гарантия: 24 месяца
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand TX3 6000 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защелка — достаточно вставить устройство в рейку до щелчка. Для демонтажа отведите защелку отверткой, вставленной в петлю. Подключение проводов выполняется через винтовые клеммы. Рекомендуется использовать кабели сечением до 35 мм², плотно затягивать зажимы, чтобы избежать нагрева. Устройство совместимо со всеми типами щитов, рассчитанных на монтаж модульных аппаратов. Глубина монтажа составляет 44 мм — учтите это при выборе глубины шкафа.

Безопасность и стандарты

Выключатель Legrand TX3 6000 соответствует требованиям международных стандартов IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных автоматических выключателей). Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск повреждения проводки. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий — поэтому устройство обязательно устанавливается в закрытых электрощитах. Категория перенапряжения 0 указывает на использование в устройствах, не подвергающихся значительным импульсным перенапряжениям (не рекомендуется для установки на входе в здание без УЗИП).

Преимущества

• Надёжная работа благодаря проверенной конструкции механизма расцепления
• Быстрая реакция на короткое замыкание благодаря классу токоограничения 3
• Простой и удобный монтаж на DIN-рейку с фиксацией защелкой
• Широкий диапазон рабочих температур — подходит для холодных помещений и неотапливаемых щитовых
• Соответствие европейским стандартам качества и безопасности

Ограничения применения

• Не предназначена для установки вне закрытых щитов — IP20 не защищает от пыли и влаги
• Характеристика “B” не подходит для нагрузок с высокими пусковыми токами (например, мощные двигатели, сварочные аппараты)
• Не имеет функции дифференциальной защиты — для защиты от утечек требуется дополнительно установить УЗО
• Не рекомендуется для промышленных объектов с высокой степенью загрязнения (класс 2 — ограниченная пылевая и влажностная устойчивость)
• Не подходит для постоянной работы при токе выше 50 А — возможен выход из строя

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания светильников в многоквартирном доме
• Щитовая на этаже, где распределены силовые цепи
• Подключение кабельной линии к электрощиту в подвале
• Обеспечение безопасности в небольших мастерских с однофазной нагрузкой

Практические советы

• Выбирая автомат Legrand TX3 6000, убедитесь, что суммарная мощность подключённых приборов не превышает 11–12 кВт (при 230 В) или 34 кВт (при 400 В трёхфазного)
• При подключении кабеля сечением 35 мм² используйте специальные наконечники — они улучшают контакт и предотвращают деформацию жил
• Не устанавливайте этот выключатель вместо УЗО — он не реагирует на утечки тока. Для защиты человека нужен отдельный дифавтомат или параллельное УЗО
• Проверьте соответствие глубины щита — 44 мм — перед заказом корпуса
• Для условий с частыми колебаниями напряжения или в районах с плохой сетью лучше выбрать модель с более высокой категорией перенапряжения (I или II)
