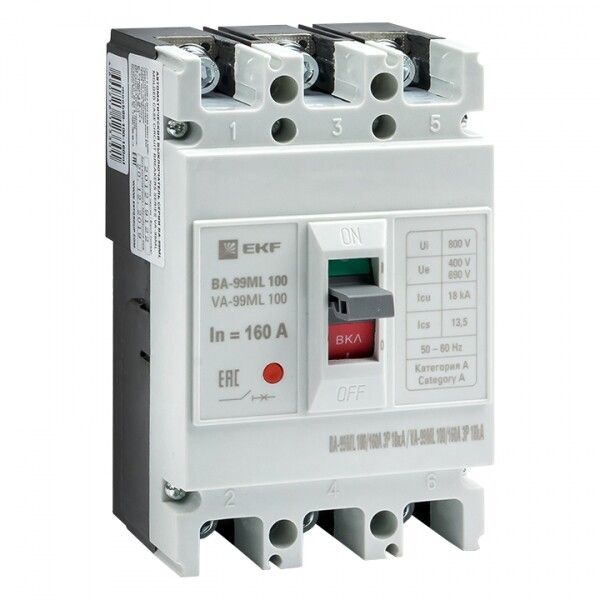

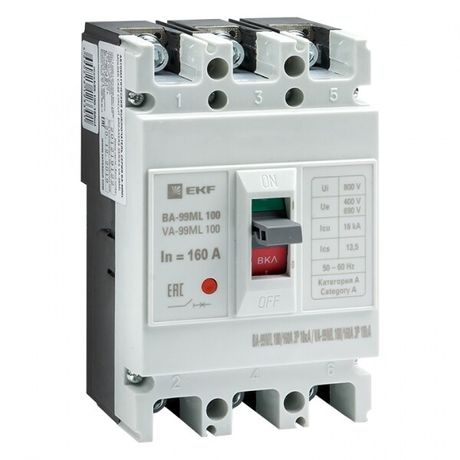

Автоматический выключатель ВА-99МL Basic 100/160А 3P 18кА EKF mccb99-100-160mI

Силовой автоматический выключатель ВА-99МL серии Basic от EKF с номинальным током 160 А и предельной отключающей способностью 18 кА предназначен для защиты промышленных трехфазных цепей переменного тока до 400 В от перегрузок и коротких замыканий. Модель оснащена комбинированным расцепителем, где диапазон срабатывания от перегрузки фиксирован на уровне 160 А, а защита от короткого замыкания настраивается в диапазоне до 1600 А без выдержки времени. Ключевым отличием от компактных модульных автоматов является литой корпус, обеспечивающий высокую механическую прочность и возможность подключения силовых шин или кабелей сечением до 70 мм² через болтовые зажимы. Важно учитывать, что выключатель имеет стационарное исполнение с монтажом на плоскую панель и степенью защиты IP30, что требует установки в закрытые шкафы или распределительные устройства. Механизм управления работает по принципу переламывающегося рычага и имеет три фиксированных положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ»; после аварийного отключения рукоятка занимает промежуточное положение, и для повторного включения необходимо сначала перевести её в «ОТКЛ», а затем в «ВКЛ». При срабатывании защиты от сверхтока возможно выделение продуктов горения дуги через верхнюю часть корпуса на расстояние до 30 мм, поэтому при размещении в замкнутом объеме необходимо предусматривать вентиляцию или отвод газов. Модель поддерживает опциональную установку моторного привода и индикатора отключения, но в базовой комплектации не имеет вспомогательных контактов для сигнализации. Выключатель соответствует стандарту ГОСТ Р 50030.2 (МЭК 60947-2) и рассчитан на работу в климатическом исполнении УХЛ3, что делает его пригодным для использования в неотапливаемых промышленных помещениях. Выбор этой модели оправдан при необходимости защиты линий с большими пусковыми токами и возможностью подключения мощных кабельных жил, где стандартные модульные автоматы не обеспечивают требуемой коммутационной способности или механической надежности контактов.
