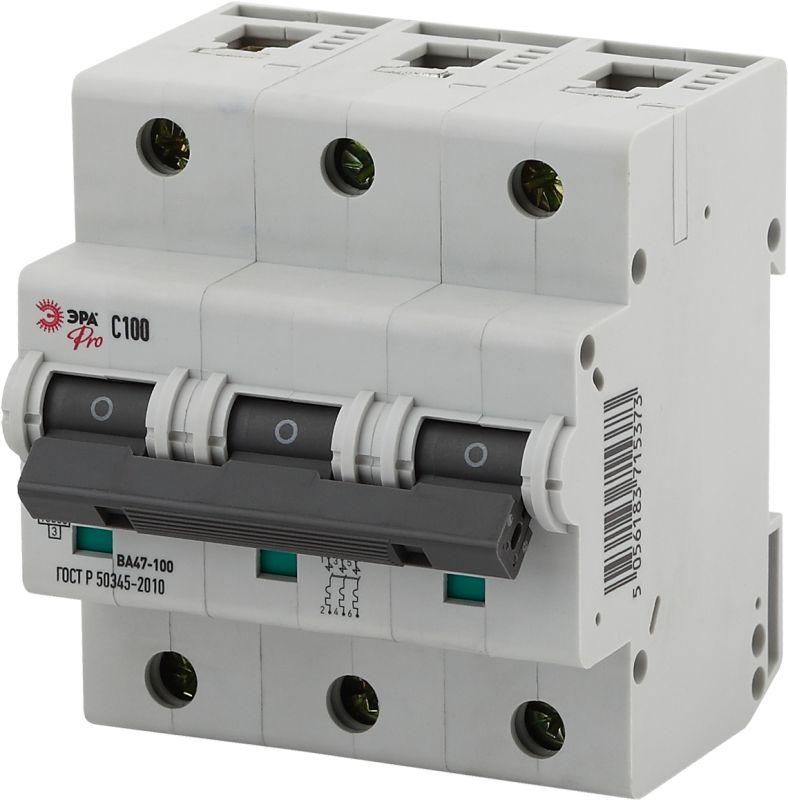

Автоматический выключатель ВА47-100 3Р 40А 10кА кривая D - Б0048877 ЭРА

Автоматический выключатель ВА47-100 3Р 40А 10кА кривая D от ЭРА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор надёжно работает в промышленных и бытовых сетях переменного тока, обеспечивает безопасность оборудования и людей. Артикул б0048877 соответствует серийному решению ВА47-100, широко применяемому в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА47-100 3Р 40А 10кА кривая D защищает трёхфазные цепи с номинальным током до 40 А. Он отключает питание при превышении допустимой нагрузки (перегрузка) или при аварийном токе короткого замыкания. Подходит для установки в распределительных щитах на объектах с высокими пусковыми токами - например, на насосах, компрессорах, двигателях, сварочных аппаратах и конвейерах.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 660 В (изоляционное) - позволяет использовать в промышленных сетях 380/400 В.
• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: D - задержка перед отключением при больших кратковременных токах (например, при запуске двигателей); идеально для индуктивных нагрузок.
• Тип тока: переменный (AC), частота 50 Гц - совместим с сетями России и стран СНГ.
• Монтаж: на DIN-рейку шириной 3 модуля (стандарт EN 60715).
• Площадь сечения провода: 1–35 мм2 - подходит для медных жил любого распространённого сечения.
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не от пыли и воды - требует установки внутри закрытого щита.
• Глубина монтажа: 73 мм - важно при проектировании корпуса шкафа.
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений, включая неотапливаемые зоны.
• Класс токоограничения: 3 - быстро гасит дугу, снижая тепловую энергию при КЗ.
• Номинальное импульсное напряжение: 4000 кВ - устойчив к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичной сети (щитовые устройства).
• Степень загрязнения: 2 - допустима пыль и небольшая конденсация, типично для производственных помещений.

Совместимость и монтаж

Автоматический выключатель ВА47-100 3Р 40А 10кА кривая D устанавливается на стандартную DIN-рейку 35 мм. Для монтажа требуется свободное место глубиной 73 мм. Устройство совместимо со всеми щитами, поддерживающими модульный формат. Подключение проводов осуществляется через зажимы на лицевой стороне - затяжка моментом 0,8–1,0 Нм. Рекомендуется использовать кабель с медными жилами сечением 1–35 мм2. Выключатель подходит для скрытого монтажа - можно устанавливать в нишах стен, если соблюдены условия IP20 и вентиляция.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применение класса токоограничения 3 и категории перенапряжения III повышает уровень безопасности при аварийных режимах. Конструкция исключает случайный доступ к токоведущим частям благодаря IP20 и механической блокировке. Устройство не содержит опасных материалов согласно RoHS.

Преимущества

• Увеличенная отключающая способность (10 кА) обеспечивает надёжность даже в мощных промышленных сетях.
• Характеристика D минимизирует ложные срабатывания при пуске двигателей - экономит время на обслуживание.
• Широкий диапазон рабочих температур делает устройство пригодным для использования вне отапливаемых помещений.
• Класс 3 токоограничения снижает риск повреждения кабелей и оборудования при КЗ.
• Интегрированная система дугогашения увеличивает срок службы контактов.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает герметичность.
• Не подходит для цепей постоянного тока (DC) - только для AC 50 Гц.
• Не рекомендуется для защиты чувствительной электроники (компьютеров, серверов) - кривая D слишком “мягкая” для малых токов.
• Требует установки в закрытом щите; открытый монтаж недопустим.
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 30 кВт на конвейере.
• Щитовая защита группы насосов в водопроводной станции.
• Распределительный щит производственного участка с точечной сваркой.
• Общий ввод в цеховой распределительный пункт с высокими пусковыми токами.

Практические советы

• Выбирая автомат ВА47-100 3Р 40А 10кА кривая D, проверьте соответствие сечения кабеля - не используйте провода меньше 1 мм2 или больше 35 мм2.
• При установке в щит с несколькими автоматами оставляйте минимальный зазор 10 мм между приборами для лучшей теплоотдачи.
• Для защиты от утечек тока обязательно сочетайте этот выключатель с УЗО или дифавтоматом.
• Не применяйте в помещениях с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или химическими испарениями).
• Проверяйте плотность затяжки клемм после первых 10–20 часов работы - возможна усадка проводов.
• Артикул б0048877 - единственный идентификатор для заказа запасных частей или аналогов от ЭРА.
