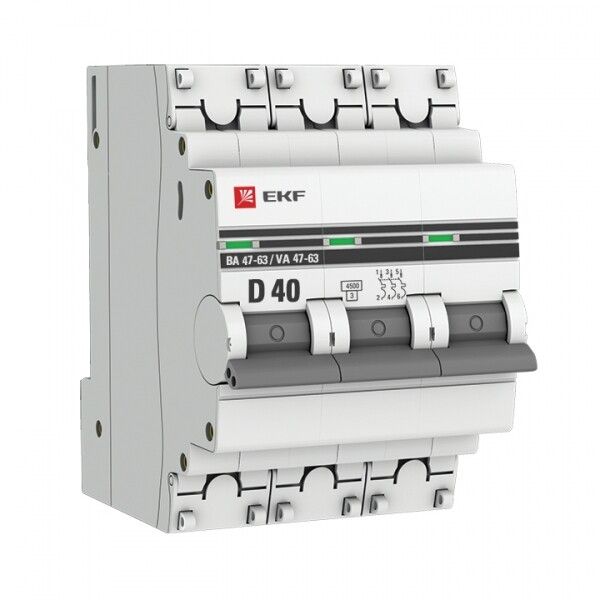

Выключатель автоматический трехполюсный ВА 47-63 40А D 4,5кА PROxima | mcb4763-3-40D-pro EKF (замена - M634340D)

Автоматический выключатель модульный трехполюсный 40А D 4.5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах на 400 В, монтируется на DIN-рейку и отличается повышенной надежностью благодаря улучшенной конструкции серии ВА 47-63.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 40А D 4.5кА ВА 47-63 защищает трёхфазные сети переменного тока частотой 50 Гц. Он срабатывает при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Применяется в щитах жилых домов, офисов, производственных помещений, на объектах с электрооборудованием: насосах, компрессорах, конвейерах, станках.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: D — предназначена для нагрузок с высоким пусковым током (например, двигатели, трансформаторы);
• Номинальное напряжение: 400 В AC / 660 В изоляции — работает в трёхфазных сетях 380–400 В, обеспечивает безопасную изоляцию до 660 В;
• Отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до 4500 А;
• Класс токоограничения: 3 — снижает величину тока КЗ за счёт быстрого отключения (менее 10 мс);
• Тип расцепителя: электромагнитный + тепловой — двойная защита: мгновенно реагирует на КЗ, медленно — на перегрузку;
• Сечение провода: 1–25 мм² — подходит для медных проводов этого диапазона;
• Ширина по модулям: 3 М — занимает три стандартных модуля на DIN-рейке (54 мм);
• Глубина монтажа: 41 мм — требует минимального свободного пространства за щитком;
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: –25…+50 °C — можно использовать в неотапливаемых помещениях, но не на улице;
• Потери мощности: 6,2 Вт — энергопотребление при работе, влияет на нагрев в плотно упакованных щитах;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Категория перенапряжения: III — рассчитан на использование в распределительных устройствах вторичного уровня;
• Частота: 50 Гц — совместим с сетями России и стран СНГ;
• Серия: ВА 47-63 — проверенная серия от EKF PROxima с длительным сроком службы;
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Автоматический выключатель модульный 40А D 4.5кА ВА 47-63 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется минимум 41 мм глубины внутри щита. Подключение проводов — винтовые зажимы, затягиваются отверткой. Сечения проводов должны находиться в пределе 1–25 мм² — более толстые провода не войдут, тонкие могут плохо фиксироваться. Устройство имеет цветной индикатор: положение «ON» — зелёный, «OFF» — красный. Пластиковая крышка над зажимами позволяет запечатывать устройство пломбой — рекомендуется применять при обслуживании объектов с ограниченным доступом.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Это гарантирует соответствие требованиям безопасности для бытовых и промышленных установок. Класс токоограничения 3 и категория перенапряжения III повышают уровень защиты оборудования и людей. Сертифицирован для работы в условиях степени загрязнения 2 — то есть в помещениях с нормальным уровнем пыли, без агрессивных паров и жидкостей.

Преимущества

• Усиленный корпус с заклёпками — предотвращает деформацию при многократных срабатываниях;
• Защитные крышки на зажимах — исключают случайное прикосновение к проводам и позволяют опломбировать устройство;
• Цветной индикатор состояния — легко определить, включен или отключен выключатель, даже в темноте;
• Надёжная ручка управления — обеспечивает чёткий ход и долгий срок службы;
• Длинная гарантия (7 лет) — свидетельствует о высоком качестве сборки и материалов;
• Подходит для сложных нагрузок — характеристика D делает его идеальным для двигателей и другого оборудования с высоким пусковым током.

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для постоянной работы при температуре выше 50 °C — возможны ложные срабатывания;
• Не используйте с проводами меньше 1 мм² или больше 25 мм² — риск плохого контакта и перегрева;
• Не заменяет УЗО — для защиты от утечек тока необходимо дополнительно устанавливать устройство защитного отключения;
• Не рекомендуется для цепей с постоянным током — только для переменного тока 50 Гц.

Примеры использования

• Щитовая на этаже жилого дома — защита трёхфазной группы розеток и освещения;
• Производственный участок — питание асинхронного двигателя 30 кВт;
• Компрессорная станция — управление и защита трёхфазного компрессора;
• Оборудование для пищевой промышленности — контроль питания конвейеров и насосов;
• Системы вентиляции с большими вентиляторами — где требуется высокий пусковой ток.

Практические советы

• Перед установкой проверьте, чтобы все провода были обесточены — даже при выключенном автоматах в щите может остаться напряжение на входе;
• При подключении не перетягивайте винты — это повредит контакт и вызовет перегрев;
• Если в щите много автоматов, учитывайте потери мощности 6,2 Вт — они суммируются и могут повысить температуру внутри;
• Для промышленных объектов обязательно пломбируйте автоматы через крышку — это соответствует правилам техники безопасности;
• Выбирая между B, C и D — помните: D нужен только для тяжёлых пусковых режимов, для обычной розетки лучше взять C.
