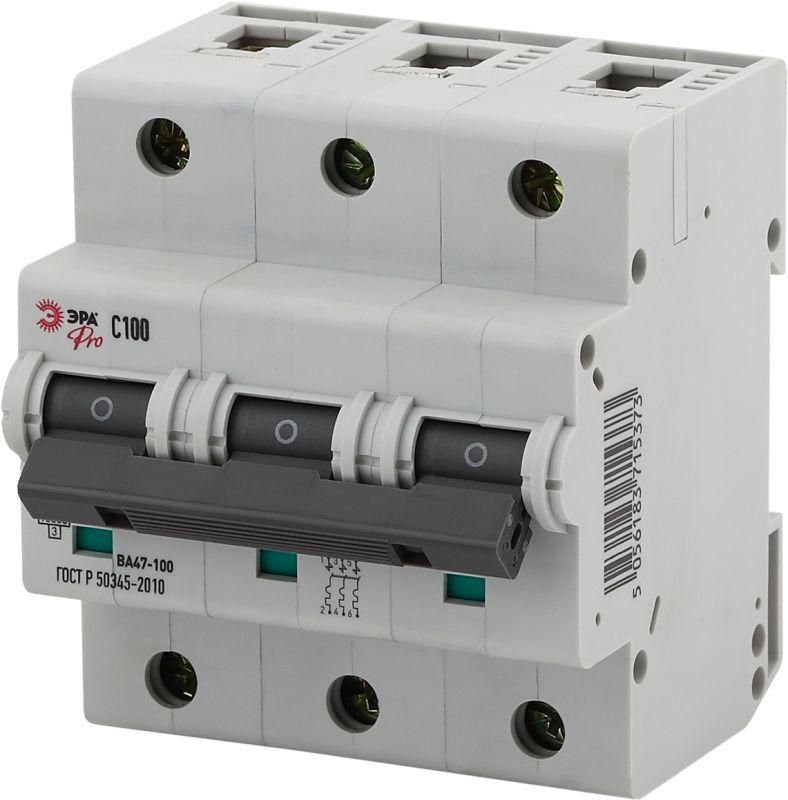

Автоматический выключатель ВА47-100 3Р 50А 10кА кривая D - Б0048878 ЭРА

Автоматический выключатель ВА47-100 50А 10кА кривая D от ЭРА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот трёхполюсный автомат подходит для установки на DIN-рейку в щитах промышленного и коммерческого оборудования, обеспечивает надёжное отключение при высоких пусковых токах и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель ВА47-100 50А 10кА кривая D защищает силовые цепи переменного тока с частотой 50 Гц. Он применяется там, где возникают длительные пусковые токи - например, при запуске двигателей, компрессоров, насосов, сварочных аппаратов и других мощных потребителей. Подходит для установки в распределительных щитах производственных линий, торговых центров, складских комплексов и объектов ЖКХ.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который автомат может проводить без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан автомат.
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не повредит изоляцию внутренних элементов.
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который автомат способен безопасно отключить.
• Кривая срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (до 10–20 крат от номинала); идеальна для электродвигателей.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Частота: 50 Гц - совместим с сетями стандарта Европы и России.
• Класс токоограничения: 3 - быстродействующий автомат, снижающий энергию КЗ до минимального уровня.
• Номинальное импульсное напряжение: 4000 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Количество модулей DIN: 3 - занимает три стандартных модуля (54 мм) на рейке.
• Глубина монтажа: 73 мм - требует достаточного места внутри шкафа.
• Рабочая температура: от –40 C до +50 C - допускает работу в холодных и жарких помещениях.
• Поперечное сечение провода: 1–35 мм2 - позволяет подключать медные провода от тонких до крупных сечений.
• Подходит для скрытого монтажа - можно устанавливать в нишах стен, если соблюдены требования по теплоотводу.

Совместимость и монтаж

Автоматический выключатель ВА47-100 50А 10кА кривая D монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием 1,5 Нм, чтобы избежать перегрева контактов. Установка возможна как вертикально, так и горизонтально. Обеспечьте свободный доступ к рычагу управления и воздушный поток вокруг корпуса, особенно при работе на пределе номинального тока. Не используйте для подключения алюминиевых проводов - они не рекомендованы производителем.

Безопасность и стандарты

Автомат соответствует международным стандартам IEC/EN 60947-2. Категория перенапряжения III гарантирует устойчивость к переходным процессам в распределительных сетях. Класс токоограничения 3 обеспечивает соответствие требованиям безопасности при аварийных режимах. Применение в соответствии с ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных КЗ.
• Кривая D - минимизирует ложные срабатывания при пуске тяжёлых нагрузок.
• Широкий диапазон температур - работает в неотапливаемых помещениях и на улице (при наличии защитной оболочки).
• Максимальное сечение провода 35 мм2 - позволяет использовать менее дорогие и массивные кабели.
• Индикатор положения контактов - наглядно показывает состояние автомата (вкл./выкл.).

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - только переменный ток (AC).
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации или в шкафах класса IP54+.
• Не рекомендуется для точных электронных устройств с малыми пусковыми токами - лучше выбрать кривую C или B.
• Требуется место глубиной 73 мм - не подходит для узких шкафов без доработки.
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита двигателя насоса 37 кВт в системе водоснабжения.
• Щитовая защита конвейера на пищевом производстве.
• Распределительный щит станции зарядки электрокаров (при условии наличия УЗО).
• Автоматизация системы вентиляции с частотным преобразователем.
• Главный входной автомат в распределительном щите офисного здания с несколькими мощными приёмниками.

Практические советы

• Выбирая автомат ВА47-100 50А 10кА кривая D, проверьте, что суммарная мощность подключённых нагрузок не превышает 34 кВт (при 400 В и cosφ=0,8).
• Если используется несколько автоматов рядом - оставляйте зазор 10–15 мм между ними для лучшей теплоотдачи.
• Для скрытого монтажа обязательно предусмотрите вентиляционные отверстия в шкафу - перегрев снижает срок службы.
• Проверяйте плотность соединения проводов через 3–6 месяцев после установки - особенно при больших токах.
• Не заменяйте этот автомат на аналог с кривой B или C - он будет часто отключаться при пуске оборудования.
• Артикул б0048878 - единственный идентификатор для заказа запасных частей или замены. Сохраняйте его при ремонте.
