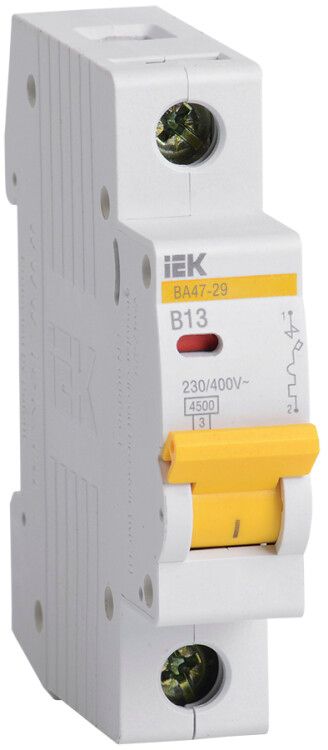

Выключатель автоматический однополюсный ВА47-29 13А B 4,5кА KARAT | MVA20-1-013-B IEK

Автоматический выключатель ВА47-29 B от IEK - надёжное решение для защиты однофазных цепей в бытовых и промышленных сетях. Выключатель ВА47-29 B обеспечивает защиту от перегрузок и коротких замыканий, рассчитан на работу в условиях UHL4 и монтируется на DIN-рейку. Артикул mva20-1-013-b соответствует модели с номиналом 13 А.

Назначение и область применения

Выключатель ВА47-29 B предназначен для защиты групповых и распределительных цепей переменного тока с номинальным напряжением 230 В. Подходит для установки в щитках жилых домов, офисов, магазинов и производственных помещений. Применяется там, где требуется защита от перегрузок и коротких замыканий - например, для освещения, розеточных групп, бытовых приборов и маломощного оборудования.

Технические характеристики

• Номинальный ток: 13 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: B - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовая техника)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижает риск повреждения проводки
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от воды и пыли
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 73,6 мм - требует достаточного места внутри щита
• Рабочая частота: 50 Гц
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 C до +50 C
• Срок службы: 15 лет
• Соответствие стандартам: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Выключатель ВА47-29 B совместим с любыми DIN-рейками стандарта EN 60715. Монтаж осуществляется путём фиксации на рейке с помощью защёлки - достаточно плотно прижать корпус к рейке до характерного щелчка. Для подключения используются верхние зажимы, которые позволяют одновременно подсоединить гибкий многожильный провод и шины типов FORK или PIN. Это удобно при организации распределения питания в щите. Индикатор положения контактов (зелёный - включено, красный - отключено) позволяет визуально определить состояние автомата без тестирования.

Безопасность и стандарты

Выключатель ВА47-29 B соответствует требованиям ГОСТ Р 50345, что гарантирует соответствие европейским нормам IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, снижая риск возгорания. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - поэтому не применяется во влажных помещениях без дополнительной защиты. Элементы конструкции выполнены из самозатухающего пластика, устойчивого к нагреву.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока (короткое замыкание)
• Поддержка нескольких вариантов подключения: гибкий провод, шина FORK и шина PIN - упрощают сборку щита
• Улучшенная дугогасительная камера - снижает износ контактов и продлевает срок службы
• Насечки на зажимах - обеспечивают более прочное и менее нагревающееся соединение
• Эргономичная рукоятка - легко включается/выключается даже в перчатках
• Возможность доработки: можно установить дополнительные устройства (блокировки, расцепители, сигнализацию)

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 исключает использование вне закрытых щитов
• Не подходит для мощных двигателей или сварочных аппаратов - характеристика B не справляется с высокими пусковыми токами; для таких задач нужна характеристика C или D
• Ограниченная глубина монтажа (73,6 мм): требует проверки свободного объёма в щите перед установкой
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита группы розеток в квартире (до 13 А нагрузки)
• Отключение светильников в коридоре или на лестнице
• Щитовая защита для бойлеров, стиральных машин, микроволновок
• Групповые автоматы в административных зданиях, магазинах, мастерских
• Дополнение в существующих щитах с использованием шин FORK/PIN для равномерного распределения питания

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля не превышало 25 мм2 - иначе соединение будет ненадёжным
• Если планируете использовать шину FORK, убедитесь, что она совместима с зажимами ВА47-29 - они поддерживают стандартные решения IEK
• Для щитов с ограниченной глубиной выбирайте модели с меньшей глубиной монтажа - этот автомат требует минимум 75 мм свободного пространства
• При замене старого автомата - используйте тот же номинал (13 А) и характеристику (B), если нагрузка не менялась
• Для защиты от утечек тока всегда комбинируйте ВА47-29 B с УЗО - он не выполняет эту функцию самостоятельно
• Проверяйте индикатор после каждого включения - если он не горит, возможно, проблема в контактах или самом автомате
