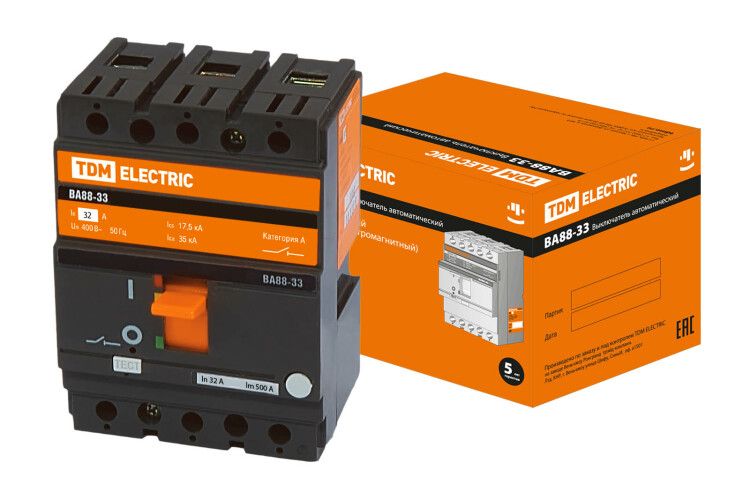

Автоматический выключатель ВА88-33 трехполюсной 32А 35кА - SQ0707-0027 TDM

Автоматический выключатель ВА88-33 трехполюсной 32А 35кА от TDM ELECTRIC - это стационарное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку и применяется в жилых, промышленных объектах и на электроподстанциях.

Назначение и область применения

Автоматический выключатель ВА88-33 трехполюсной 32А 35кА предназначен для защиты трёхфазных сетей переменного тока с частотой 50 Гц. Обеспечивает надёжную работу в условиях высоких токов короткого замыкания до 35 кА. Устройство используется там, где требуется постоянная защита без необходимости частого обслуживания - в распределительных щитах жилых домов, производственных цехах, на энергообъектах и в системах автоматизации.

Технические характеристики

• Номинальное напряжение: 400 В
• Количество полюсов: 3
• Номинальный ток Iu: 32 А
• Уставка теплового расцепителя: 320 А (фиксированная - регулировка невозможна)
• Номинальная отключающая способность Icu: 35 кА при 400 В
• Степень защиты IP: IP00 (без защиты от доступа к токоведущим частям и попадания внешних предметов)
• Тип управления: рычажковый (перекидной рычаг для ручного включения/выключения)
• Тип подключения: винтовые зажимы для проводов
• Встроена защита от замыканий на землю
• Оснащён расцепителем минимального напряжения - отключение при снижении напряжения ниже установленного порога
• Возможно подключение индикатора отключения (не входит в комплект)
• Поддерживается установка моторного привода (опционально)
• Количество вспомогательных контактов: 1 НО + 1 НЗ (условно указано как 0.01 - фактически один контакт каждого типа)
• Крепление: на DIN-рейку типа C (Ω-тип)

Совместимость и монтаж

Автоматический выключатель ВА88-33 трехполюсной 32А 35кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать медные одножильные провода сечением до 25 мм2. Перед монтажом проверьте соответствие сечения проводов и момент затяжки винтов - указанные в документации значения необходимо соблюдать для предотвращения нагрева и окисления контактов. Индикатор отключения и моторный привод устанавливаются дополнительно, совместимы с конструкцией устройства.

Безопасность и стандарты

Устройство соответствует требованиям к защите от перегрузок и коротких замыканий, предусмотренным для оборудования класса B. Встроенная защита от замыканий на землю повышает безопасность при появлении утечек тока. Однако из-за степени защиты IP00 устройство **не предназначено** для открытого монтажа - обязательно использование в закрытых щитах или шкафах с защитой от случайного прикосновения. Отсутствие пылевлагозащиты исключает применение во влажных, запылённых или агрессивных средах без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (35 кА) позволяет использовать устройство даже в местах с большими токами КЗ - например, рядом с трансформаторными подстанциями.
• Фиксированный ток расцепления (320 А) гарантирует стабильную работу без риска некорректной настройки.
• Конструкция корпуса из стеклонаполненного полиамида сохраняет целостность при аварийном отключении - не деформируется при взрыве дуги.
• Наличие расцепителя минимального напряжения предотвращает самопроизвольное включение после просадки сети - важно для технологических процессов.
• Компактные габариты позволяют экономить место в распределительных щитах.

Ограничения применения

• Не допускается установка вне электрошкафа - степень защиты IP00 делает устройство опасным при открытом доступе.
• Нельзя использовать в помещениях с повышенной влажностью, пылью или химически активной средой без герметичной оболочки.
• Ток расцепления по перегрузке фиксирован - нельзя изменить на другую величину; устройство не подходит для цепей с током менее 32 А или требующих настройки в диапазоне 10–32 А.
• Отсутствуют встроенные вспомогательные контакты - их нужно заказывать отдельно, если требуется сигнализация состояния.
• Не предназначено для частого ручного включения/выключения - рассчитано на стационарную эксплуатацию.

Примеры использования

• Защита трёхфазного двигателя мощностью до 15 кВт в производственной линии.
• Главный входной автомат в распределительном щите многоэтажного дома.
• Щитовая на электроподстанции для отключения секций при аварии.
• Цепь питания конвейера с необходимостью отключения при падении напряжения ниже 80%.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 32 А - превышение вызывает ложные срабатывания.
• Используйте только качественные провода с правильным сечением - плохой контакт увеличивает риск перегрева.
• Если нужна сигнализация отключения - выбирайте модель с опциональным набором вспомогательных контактов (например, 1 НО + 1 НЗ).
• Для удалённого управления - подключите моторный привод, но учтите, что он требует отдельного источника питания.
• При замене старого автомата - сверьте габариты и тип крепления. Автоматический выключатель ВА88-33 трехполюсной 32А 35кА имеет специфическую форму - не все аналоги подходят по посадочному месту.
