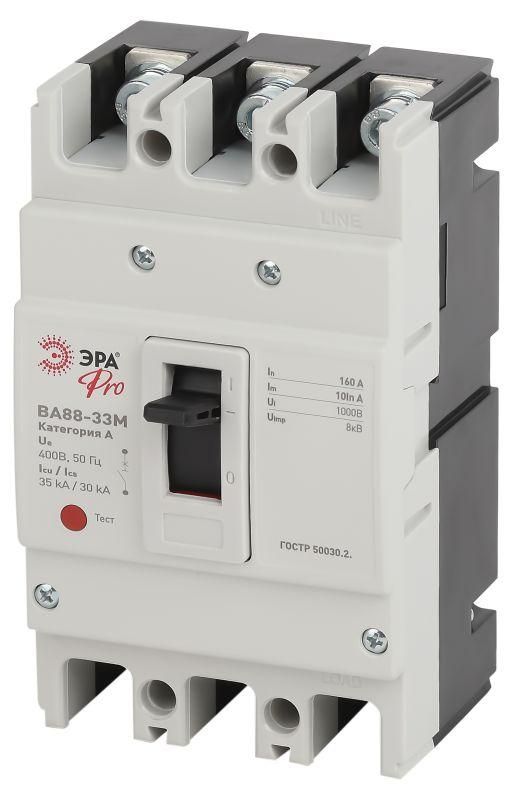

Автоматический выключатель ВА88-33М PRO SVA20-3-0100-E 3Р 100А 35кА | Б0051921 ЭРА

Автоматический выключатель ВА88-33М PRO SVA20-3-0100-E 3Р 100А 35кА от ЭРА предназначен для защиты электрических цепей от коротких замыканий, перегрузок и снижения напряжения ниже допустимого уровня. Устройство с втычным подключением и болтовым креплением подходит для установки на монтажную плату в промышленных щитах и распределительных устройствах.

Назначение и область применения

Автоматический выключатель ВА88-33М PRO SVA20-3-0100-E 3Р 100А 35кА используется для защиты трёхфазных сетей с напряжением до 400 В. Он обеспечивает отключение цепи при аварийных ситуациях - коротком замыкании, длительной перегрузке или падении напряжения ниже порогового значения. Также позволяет выполнять ручное включение и отключение нагрузки. Применяется в промышленных системах: на станках, конвейерах, в распределительных щитах, узлах управления оборудованием.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях переменного тока с классическим напряжением 380–400 В
• Номинальный ток: 100 А - максимальный постоянный ток, который выдерживается без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер
• Тип расцепителя: минимального напряжения - отключает при снижении напряжения ниже заданного уровня, даже если ток в пределах нормы
• Диапазон настройки защиты от перегрузки: 100 А - настройка жестко фиксирована, регулировка невозможна
• Степень защиты IP30 - защита от твердых предметов больше 2,5 мм, но не от воды и пыли; требует установки внутри закрытого шкафа
• Тип элемента управления: рычажковый - удобный переключатель для ручного включения/отключения
• Способ монтажа: монтажная плата - крепится на печатную плату или специальную рамку
• Конструкция: встраиваемое устройство с втычным подключением - контакты входят в гнёзда, что ускоряет замену
• Подключение силовой цепи: болтовое - провода зажимаются винтами, надёжно и долговечно
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

Автоматический выключатель ВА88-33М PRO SVA20-3-0100-E 3Р 100А 35кА совместим с монтажными платами и DIN-рейками, оснащёнными соответствующими креплениями. Подключение силовых проводов выполняется через болтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением 16–50 мм2. Втычной интерфейс позволяет легко менять устройство без демонтажа всей системы. Для правильной работы требуется соблюдение посадочных размеров и точного расположения контактных гнёзд. Отсутствие вспомогательных контактов исключает возможность интеграции в системы автоматизации с дистанционным контролем.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для автоматических выключателей в литом корпусе. Номинальная отключающая способность 35 кА гарантирует безопасное отключение даже при серьёзных КЗ. Защита от минимального напряжения предотвращает запуск оборудования при нестабильном питании, снижая риск повреждения двигателей и других чувствительных нагрузок.

Преимущества

• Высокая коммутационная способность (35 кА) - надёжно работает в условиях высоких токов КЗ
• Функция защиты от минимального напряжения - уникальное преимущество среди аналогичных моделей, особенно важно для технологического оборудования
• Втычное подключение - упрощает быструю замену без отсоединения проводов
• Жёсткая фиксация номинального тока 100 А - исключает случайную настройку, повышает безопасность
• Литой корпус - прочный, устойчив к механическим воздействиям и химической среде

Ограничения применения

• Не подходит для открытых установок - степень защиты IP30 требует герметичного шкафа
• Нельзя настроить ток срабатывания перегрузки - параметр фиксированный, не подлежит изменению
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния, дистанционное управление или блокировки
• Только монтаж на плату - не подходит для установки на обычную DIN-рейку без адаптера
• Не предназначен для частого ручного включения/отключения - не является аппаратом управления, а лишь защитным устройством

Примеры использования

• Щит управления промышленным станком с трёхфазным двигателем мощностью до 50 кВт
• Распределительный щит на конвейерной линии, где важна защита от просадки напряжения
• Централизованная система питания насосных станций с необходимостью отключения при аварийном падении напряжения
• Интеграция в сборочные блоки с печатными платами для компактных распределительных решений

Практические советы

• Перед установкой проверьте соответствие сечения проводов и момента затяжки болтов - избыточный момент может повредить контакты
• Обязательно используйте устройство только в закрытых шкафах - IP30 не защищает от влаги и пыли
• Если нужна сигнализация состояния, выбирайте модель с вспомогательными контактами - эта версия не подходит
• При замене убедитесь, что втычные контакты в плате не деформированы - плохой контакт вызывает нагрев и отказ
• Для систем с частыми колебаниями напряжения - этот выключатель идеален благодаря функции защиты от минимума
