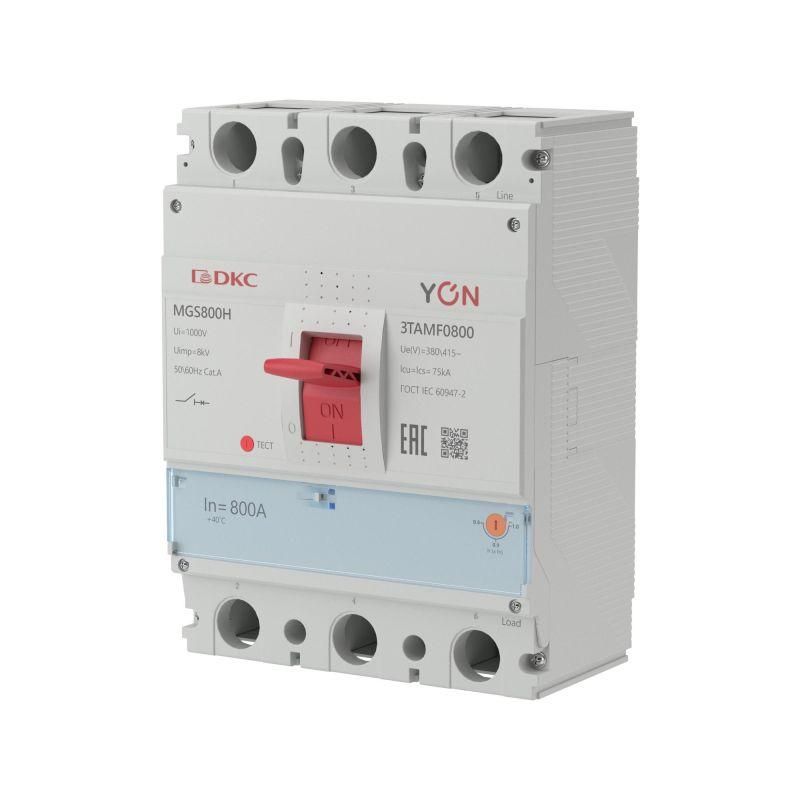

Выключатель автоматический YON MAX MGS800H 800А 75кА 3P YON (группа DKC) MGS800H-3TAMF0800

Автоматический выключатель MGS800H-3TAMF0800 от бренда YON (группа DKC) предназначен для защиты и управления мощными электрическими цепями в сетях низкого напряжения. Этот трёхполюсный аппарат с номинальным током 800 А и отключающей способностью 75 кА обеспечивает надёжную работу в промышленных и коммерческих объектах, где важна устойчивость к высоким токам КЗ.

Назначение и область применения

Автоматический выключатель MGS800H-3TAMF0800 используется для:

• Регулярного включения и отключения нагрузок;
• Защиты электрооборудования от перегрузок и коротких замыканий;
• Обеспечения безопасности электросетей в зданиях с высокой плотностью потребления энергии.

Подходит для установки в распределительных щитах крупных объектов: многоквартирных домов, торгово-офисных центров, больниц, школ, заводов и других объектов социальной и промышленной инфраструктуры.

Технические характеристики

• Номинальное напряжение: 380–415 В - работает в трёхфазных сетях с напряжением до 415 В переменного тока.
• Номинальный ток: 800 А - максимальный постоянный ток, который аппарат может проводить без повреждений.
• Отключающая способность: 75 кА - способность безопасно прерывать ток короткого замыкания до 75 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Конструкция: стационарное исполнение - монтируется неподвижно в шкафу, не имеет выдвижного механизма.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита.
• Тип подключения: болтовое - провода крепятся на клеммы с помощью гаек и болтов, без быстроразъёмных контактов.

Совместимость и монтаж

Модель MGS800H-3TAMF0800 совместима с другими устройствами серии YON MAX MGS и монтируется в стандартные силовые шкафы. Для установки требуется свободное место для доступа к задним клеммам. Болтовое подключение требует точного затягивания с соблюдением момента, указанного в руководстве производителя. Учитывайте посадочные размеры аппарата - он рассчитан на монтаж в шкафах с достаточным запасом по глубине и ширине. Не рекомендуется использовать в условиях вибраций выше нормы - стационарная конструкция не предназначена для мобильных систем.

Безопасность и стандарты

Автоматический выключатель соответствует международным требованиям к оборудованию низкого напряжения. Применяет принципы работы, предусмотренные стандартами IEC 60947-2. Наличие регулируемого теплового расцепителя позволяет точно настраивать порог срабатывания по перегрузке, что снижает риск ложных отключений. Гарантия производителя - 5 лет.

Преимущества

• Регулируемый тепловой расцепитель - можно адаптировать чувствительность под конкретную нагрузку.
• Высокая отключающая способность (75 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах.
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим средам внутри щита.
• Удобный монтаж - компактная форма и чёткая маркировка клемм ускоряют сборку.
• Широкий ассортимент серии MGS - возможность подбора аналогов по току и функциям для масштабирования системы.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает использование вне закрытых щитов.
• Не поддерживает дистанционное управление - только ручное включение/отключение.
• Требует профессионального монтажа из-за высоких токов и болтового подключения - самодеятельность недопустима.
• Не рекомендован для частых операций включения/отключения (более 10 раз в день) - не является аппаратом частого включения.

Примеры использования

• Главный входной автомат в распределительном щите многоэтажного жилого дома.
• Щит питания основного оборудования на заводе - конвейеры, насосы, печи.
• Центральный выключатель в торговом центре для защиты группы мощных осветительных и HVAC-систем.
• Резервный автомат в системе бесперебойного питания крупного офисного здания.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номинальному току 800 А - используйте медные кабели минимум 2×240 мм2.
• Используйте только качественные болты и шайбы, указанные производителем - некорректное крепление вызывает нагрев и отказ.
• При проектировании учтите, что аппарат не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО.
• Проверяйте температурный режим вокруг аппарата - не допускайте перегрева соседних элементов.
• При замене старого автомата сверьте тип подключения - MGS800H-3TAMF0800 требует стационарной установки, а не выдвижной рамы.
