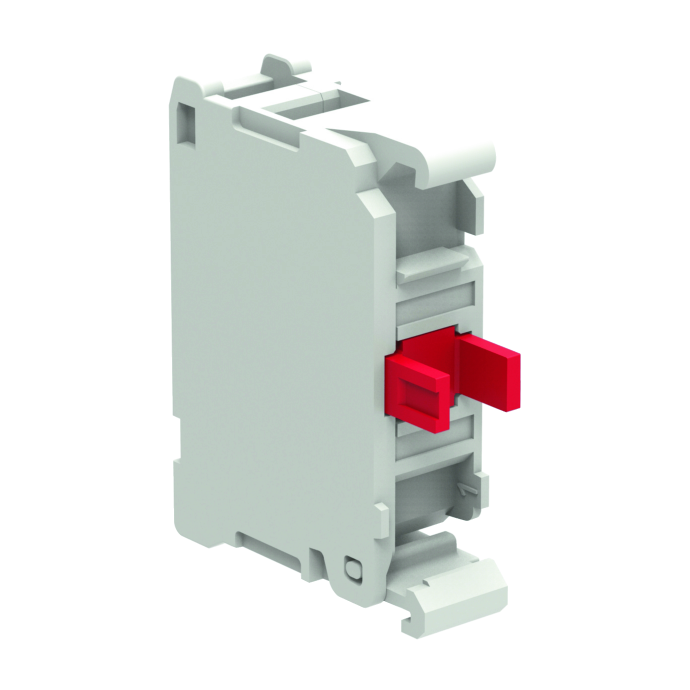

Блок контактный фронтальный 1 нормально открытый (1НЗ) OptiStart K-FX-10C01 - это дополнительный модуль для расширения управляющих возможностей контакторов серий AF-160–AF-230 и F-09–(A)F-150 от КЭАЗ. Устанавливается на переднюю панель контактора, обеспечивает сигнал о состоянии цепи без изменения основного тока нагрузки.

Назначение и область применения

Блок контактный фронтальный 1 нормально открытый (1НЗ) OptiStart K-FX-10C01 предназначен для передачи сигнала состояния контактора в цепи управления, автоматизации или контроля. Он не коммутирует силовой ток, а лишь информирует о включенном/выключенном положении основного контактора. Применяется в системах управления двигателями, конвейерах, насосах, вентиляциях и других устройствах, где требуется логический сигнал от контактора - например, для индикации, блокировок или подключения к ПЛК.

Технические характеристики

• Номинальное напряжение: 690 В - допустимо использование в сетях до 690 В переменного тока;
• Номинальный рабочий ток (AC-15, 230 В): 3 А - способен коммутировать слаботочные цепи управления, например, входы ПЛК, реле, индикаторы;
• Количество контактов: один нормально открытый (1НО) - замыкается при активации основного контактора;
• Способ монтажа: фронтальная установка - крепится прямо на лицевую сторону совместимого контактора;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 1,5 мм2;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов, но не от пыли и влаги; требует установки внутри щита;
• Исполнение: открытое - корпус без дополнительной оболочки, рассчитан на внутреннюю установку.

Совместимость и монтаж

Блок контактный фронтальный 1 нормально открытый (1НЗ) OptiStart K-FX-10C01 совместим исключительно с контактными модулями следующих серий от КЭАЗ:

• OptiStart K-AF160…AF230
• OptiStart K-F09…(A)F150

Установка выполняется вручную: блок плотно фиксируется на фронтальной поверхности контактора до характерного щелчка. Подключение проводов - через винтовые клеммы. Направление подключения не имеет значения - контакты не полярны. Монтаж возможен только при выключенном питании. После установки проверьте механическую фиксацию и целостность изоляции.

Безопасность и стандарты

Блок соответствует требованиям международных стандартов IEC 60947-5-1 для вспомогательных устройств. Сертифицирован для работы в промышленных условиях. Открытая конструкция (IP20) требует обязательной установки в закрытый электрощит. Не предназначена для эксплуатации во взрывоопасных средах, на открытом воздухе или в местах с высокой запылённостью.

Преимущества

• Максимальная совместимость с новыми контактными модулями OptiStart K - не требует адаптеров или переходников;
• Простая и быстрая установка - не нужен демонтаж контактора;
• Надёжное винтовое подключение - минимизирует риск ослабления контакта при вибрации;
• Работает в широком диапазоне напряжений - поддерживает управление как на 230 В, так и выше;
• Не влияет на основную нагрузку контактора - работает как автономный сигнал.

Ограничения применения

• Не используется для коммутации силовых цепей - максимальный ток 3 А, только для управления;
• Не подходит для внешней установки - степень защиты IP20 не защищает от воды и пыли;
• Подходит только для определённых моделей контакторов - несовместим с другими сериями, даже от КЭАЗ;
• Не содержит контактов неисправности - нельзя использовать для диагностики отказов контактора.

Примеры использования

• Подключение к входу ПЛК для отображения статуса включения двигателя на HMI;
• Индикация работы станка через световой индикатор 24 В;
• Блокировка другого оборудования до момента включения основного контактора;
• Связь с реле времени или терморегулятора для последовательного старта системы.

Практические советы

• Перед установкой убедитесь, что используемый контактор принадлежит одной из указанных серий - AF-160…AF-230 или F-09…(A)F-150. Блок K-FX-10C01 не подойдёт к другим моделям, даже аналогичным по габаритам.
• Для проводов используйте жилы сечением 0,2–1,5 мм2. Большие сечения могут повредить клеммы.
• Проверяйте состояние контактов периодически - особенно в условиях повышенной вибрации. Очистите клеммы от оксидов при потере контакта.
• Если вам нужны контакты нормально замкнутые (1НЗ) или дополнительные сигналы - выбирайте другие модели блоков из серии OptiStart K.
• Не путайте этот блок с силовыми дополнительными контактами - он служит только для управления и сигнализации.
