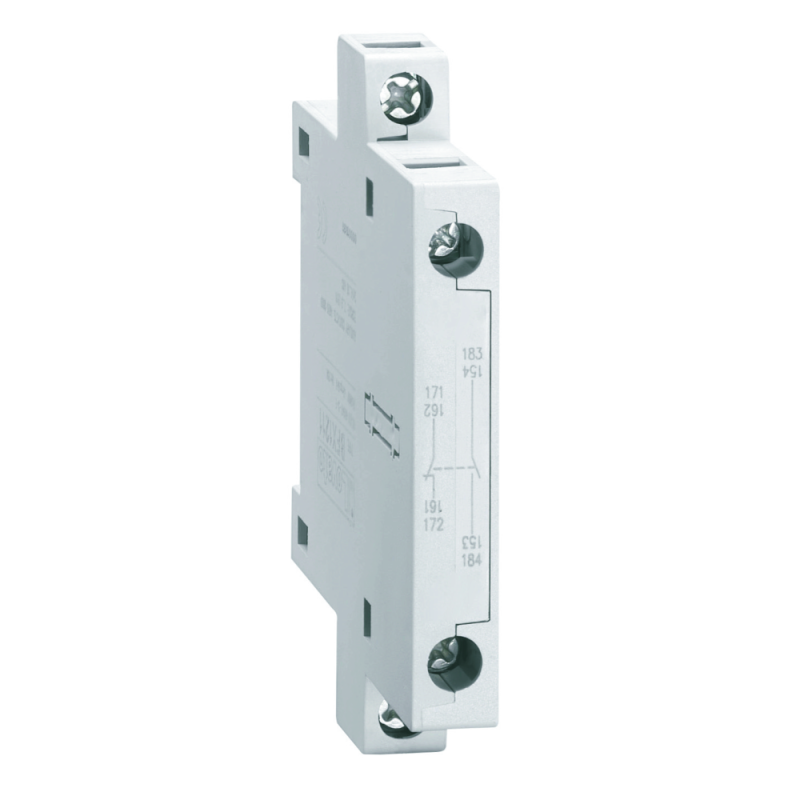

Блок контактный OptiStart K-FX-1220 боков. 2НО для F-09..(A)F-150 и FR КЭАЗ 335333

Блок контактный 2 нормально открытых для F-09..F-150 и FR КЭАЗ - вспомогательный модуль для расширения функционала контакторов серии OptiStart K. Устанавливается на контакторы F-09–F-150 и FR, обеспечивает передачу сигнала состояния цепи в управляющую систему. Артикул 335333.

Назначение и область применения

Блок контактный 2 нормально открытых для F-09..F-150 и FR КЭАЗ предназначен для передачи информации о состоянии основного контактора - включён/выключен - в системы управления, автоматики или индикации. Используется там, где требуется контроль работы двигателя или другого оборудования без подключения нагрузки напрямую через этот блок.

Подходит для систем: АВР, автоматизации станков, лифтов, насосов, вентиляторов, тепловых завес, систем освещения. Особенно эффективен при использовании с контроллерами, реле времени, PLC или световой индикацией.

Технические характеристики

• Количество контактов: 2 нормально открытых (2 НО)
• Тип крепления: боковое, прищёлкивание на контакторы серии OptiStart K
• Совместимость: исключительно с контакторами F-09, F-12, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150 и FR
• Максимальный коммутируемый ток: до 5 А (при напряжении до 250 В переменного тока)
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли)
• Рабочее напряжение: до 250 В AC / 250 В DC
• Механический ресурс: не менее 1 млн операций

Совместимость и монтаж

Блок контактный 2 нормально открытых для F-09..F-150 и FR КЭАЗ монтируется **только** на контакторы серии OptiStart K с указанными номиналами. Не совместим с другими сериями, даже от КЭАЗ.

Установка происходит путём прищёлкивания: выровняйте блок по направляющим на боковой поверхности контактора и надавите до щелчка. Отсоединить можно легким движением - без инструментов. Монтаж допускается только при отключённом питании.

Не используйте блок на контакторах старой серии F-09B, F-150B - они имеют другой форм-фактор крепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-4-1 и ГОСТ IEC 60947-5-1. Соответствует классу переключения AC-15 для вспомогательных цепей. Сертифицировано для использования в промышленных условиях согласно EN 60068-2.

Преимущества

• Быстрая установка и замена - без демонтажа контактора
• Надёжное механическое соединение - исключает случайное отсоединение
• Чёткая визуальная индикация положения контакта (по форме корпуса)
• Высокая долговечность - рассчитан на длительную работу в частых циклах
• Замена одного блока не требует замены всего контактора

Ограничения применения

• Не предназначено для коммутации силовых цепей - только вспомогательные сигналы
• Не работает при температуре ниже -25 C и выше +60 C
• Не рекомендуется для применений с высокими импульсными перегрузками (например, сварочные аппараты)
• Не защищён от воды, пыли и агрессивных сред - не используется вне электрошкафов
• Не совместим с контакторами других брендов, даже аналогичного размера

Примеры использования

• На станке: блок 335333 даёт сигнал ПЛК, что двигатель запущен - система проверяет наличие движения перед включением следующего этапа
• В АВР: при включении основного контактора F-100 КЭАЗ, блок передаёт сигнал на индикатор “Основное питание в работе”
• В системе лифта: один из двух контактов используется для опроса состояния, второй - для включения звукового сигнала при запуске
• В системе вентиляции: блок связывает контактор с терморегулятором, чтобы показывать текущее состояние включения

Практические советы

• Перед установкой убедитесь, что контактор полностью отключён и обесточен - даже малые токи вспомогательных цепей могут повредить чувствительную электронику
• Проверьте соответствие модели контактора: F-09…F-150 - это именно версии с боковым слотом, а не фланцевые
• Если нужен контакт НЗ (нормально закрытый) - выбирайте модель FX-1110, а не 335333
• При сборке шкафа оставляйте минимум 10 мм свободного места вокруг блока для теплоотвода и обслуживания
• Не применяйте блок в качестве самостоятельного выключателя - он не рассчитан на отключение нагрузки
