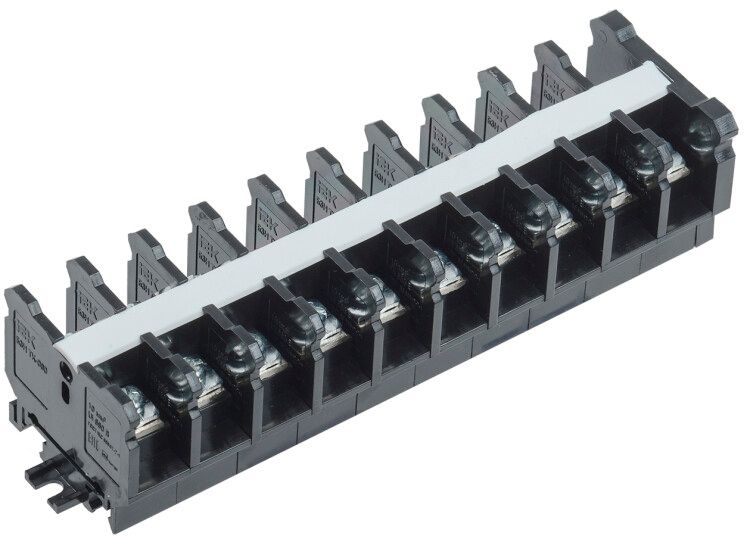

Блок зажимов БЗН TK-060 10 мм2 60А на DIN-рейку пар | YZN43-10-010-K02 IEK

Блок зажимов БЗН TK-060 10 мм² 60А на DIN-рейку 10 пар от IEK предназначен для надёжного и компактного соединения и ответвления медных и алюминиевых проводников в распределительных щитах. Артикул yzn43-10-010-k02 обеспечивает удобство монтажа на стандартной DIN-рейке и подходит для промышленных и бытовых систем управления.

Назначение и область применения

Блок зажимов БЗН TK-060 10 мм² 60А на DIN-рейку 10 пар используется для создания разветвлённых электрических цепей в щитах автоматики, силовой и осветительной нагрузки. Подходит для работы в сетях переменного тока до 660 В и постоянного тока до 440 В. Применяется в промышленном оборудовании, конвейерах, системах вентиляции, насосных станциях и других объектах, где требуется плотная и безопасная коммутация проводов.

Технические характеристики

• Номинальный ток: 60 А
• Диапазон сечений проводов: 4–10 мм² (для меди и алюминия)
• Номинальное напряжение: 660 В (AC), 440 В (DC)
• Количество контактов: 10 пар (20 точек подключения)
• Способ присоединения: винтовые зажимы
• Способ монтажа: установка на DIN-рейку типа TS35
• Габариты: ширина 48 мм
• Рабочая температура: от –40 °C до +50 °C
• Материал корпуса: термопласт, класс воспламеняемости V1 (не поддерживает горение)
• Материал токоведущих частей: латунь
• Срок службы: 15 лет
• Цвет: чёрный
• Положение подключения: провода вводятся сбоку

Совместимость и монтаж

Блок зажимов БЗН TK-060 10 мм² 60А на DIN-рейку 10 пар совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка происходит путём защёлкивания на рейку — никаких дополнительных креплений не требует. Каждый контакт фиксируется винтом, который затягивается отверткой. После сборки рекомендуется установить торцевую заглушку для защиты от доступа посторонних предметов и повышения безопасности. Обращайте внимание на правильный выбор сечения провода — не менее 4 мм² и не более 10 мм². Превышение допустимого сечения может привести к плохому контакту и перегреву.

Безопасность и стандарты

Корпус изготовлен из самозатухающего термопласта с классом воспламеняемости V1 — материал не распространяет пламя при возгорании. Это соответствует требованиям пожарной безопасности для электроустановок. Номинальное напряжение 660 В позволяет использовать устройство в большинстве промышленных систем. Произведено в соответствии с требованиями ГОСТ и международными нормами для оборудования на DIN-рейку.

Преимущества

• Высокая плотность: 10 пар контактов на минимальной ширине (48 мм) экономят место в щите
• Стандартный боковой ввод проводов — удобен при компактной компоновке
• Латунная шина обеспечивает долговечность и низкое переходное сопротивление
• Не поддерживающий горение корпус снижает риск возникновения пожара
• Подходит для смешанного подключения меди и алюминия — исключает необходимость в специальных переходниках

Ограничения применения

Блок зажимов БЗН TK-060 10 мм² 60А на DIN-рейку 10 пар не предназначен для подключения проводов меньше 4 мм² — они будут плохо зажиматься и могут выпасть. Также не следует применять его в условиях постоянной вибрации без дополнительной фиксации — возможен ослабление винтов. Максимальная рабочая температура +50 °C ограничивает использование в помещениях без вентиляции или рядом с мощными нагревательными элементами. Не рассчитан на внешнюю установку — отсутствует защита IP, поэтому применяется только внутри закрытых щитов.

Примеры использования

• Разветвление фазы в распределительном щите жилого дома
• Объединение нескольких датчиков в одном контуре на производственной линии
• Подключение тепловых реле и магнитных пускателей в панелях управления
• Создание общего нулевого и заземляющего проводника в щитах автоматики

Практические советы

• Перед монтажом проверьте сечение провода — используйте калибратор или штангенциркуль, особенно при работе с алюминием
• Затягивайте винты равномерно, без усилия — переусилие может повредить резьбу или изоляцию
• Всегда устанавливайте торцевую заглушку после окончания сборки — даже если последний контакт не задействован
• Для многожильных проводов используйте наконечники — это предотвратит выдавливание жил при затяжке
• При замене старого зажима на новый — отключите питание и проверьте отсутствие напряжения тестером
• Артикул yzn43-10-010-k02 легко заказывается в запас — храните один резервный экземпляр на случай ремонта
