Блок зажимов БЗН ТС-604 16 мм2 60A 4 пары | YZN42-04-016-K02 IEK

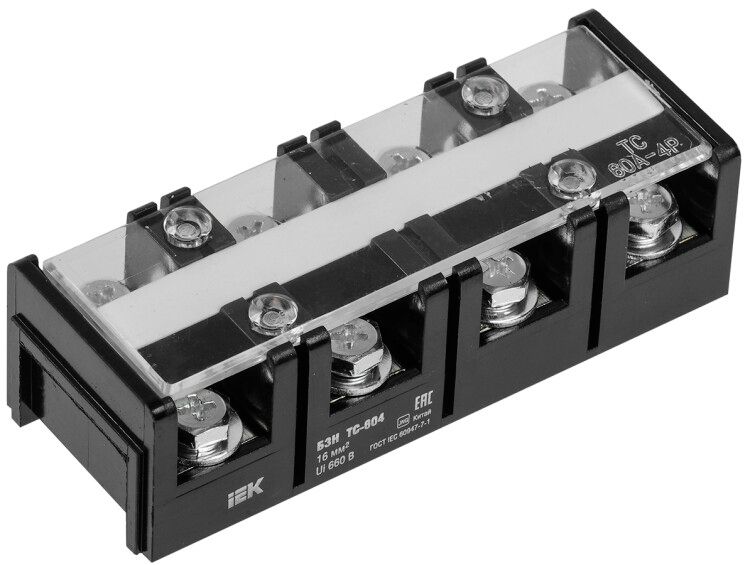

Блок зажимов БЗН ТС-604 16 мм2 60A 4 пары от IEK предназначен для надёжного и компактного соединения медных и алюминиевых проводников в распределительных щитах и панелях. Этот клеммный блок обеспечивает безопасное ответвление токов до 60 А при напряжении до 660 В переменного тока и используется там, где важны долговечность, устойчивость к перегреву и плотная фиксация проводов.

Назначение и область применения

Блок зажимов БЗН ТС-604 16 мм2 60A 4 пары применяется для создания разъёмных соединений между проводниками в силовых цепях. Подходит для монтажа в электрощитах, пультах управления, оборудовании автоматизации и промышленной аппаратуре. Особенно эффективен при необходимости разводки нескольких линий - четыре пары позволяют организовать до четырёх отдельных соединений в одном модуле. Установка происходит непосредственно на монтажную панель, что исключает необходимость в дополнительных креплениях.

Технические характеристики

• Количество контактов: 4 пары (8 точек подключения)
• Диапазон сечений проводов: 6–16 мм2 - подходит как для толстых медных жил, так и для алюминиевых
• Номинальный ток: 60 А - выдерживает высокую нагрузку без перегрева
• Номинальное напряжение: 660 В переменного тока / 440 В постоянного тока
• Тип соединения: винтовой - позволяет многократно затягивать и освобождать провода
• Материал токоведущих частей: латунь - обеспечивает хорошую проводимость и антикоррозийную стойкость
• Материал корпуса: карболит - термостойкий, самозагасающий материал
• Класс воспламеняемости: V1 - не поддерживает горение, снижает риск возгорания
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях
• Габариты: ширина 41 мм - компактный формат для плотной укладки
• Способ подключения: боковой - провода заходят сбоку, удобно при ограниченном пространстве
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без замены
• Цвет: чёрный - маскирует следы окисления и пыли

Совместимость и монтаж

Блок зажимов БЗН ТС-604 16 мм2 60A 4 пары монтируется прямо на DIN-рейку или плоскую поверхность через отверстия в основании. Для фиксации используются стандартные крепёжные элементы, совместимые с большинством щитов. Каждый контакт имеет винтовой зажим - перед подключением необходимо зачистить провод на 8–10 мм, вставить его в гнездо и затянуть винт усилием, достаточным для плотного контакта, но без перекручивания. Прозрачная крышка сверху защищает от случайного прикосновения и позволяет контролировать состояние соединений. Монтаж возможен как в закрытых, так и в открытых щитах, но требует соблюдения правил электробезопасности.

Безопасность и стандарты

Корпус изготовлен из карbolita класса воспламеняемости V1 - материал не поддерживает горение и самотушится после удаления источника огня. Это соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 660 В и ток 60 А обеспечивают работу в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Применение в цепях постоянного тока допускается до 440 В - выше этого значения повышается риск дугового пробоя.

Преимущества

• Высокая плотность: 4 пары в одном блоке экономят место в щите
• Стабильность контакта: латунные шины и качественные винты минимизируют нагрев
• Защита от внешнего воздействия: прозрачная крышка предотвращает попадание пыли и влаги
• Долговечность: срок службы 15 лет при нормальных условиях эксплуатации
• Поддержка двух типов металла: одинаково хорошо работает с медью и алюминием

Ограничения применения

Не рекомендуется использовать Блок зажимов БЗН ТС-604 16 мм2 60A 4 пары в средах с повышенной влажностью без дополнительной герметизации - хотя он устойчив к температуре, IP-защита не указана. Также запрещено применять для проводов меньше 6 мм2 - они плохо фиксируются и могут выпасть. Не предназначена для частого демонтажа - более 5–7 циклов затяжки могут повредить резьбу винта. Не следует использовать в цепях с импульсными токами выше 100 А - возможен перегрев и деформация контактов.

Примеры использования

• Разветвление питания на несколько двигателей в системе автоматизации
• Объединение входящих и выходящих линий в распределительном щите объекта
• Подключение датчиков и исполнительных механизмов в панели управления станком
• Аварийное ответвление в цепях освещения промзоны

Практические советы

• Перед монтажом проверьте, чтобы сечение провода попадало в диапазон 6–16 мм2 - меньшие жилы требуют переходных колец
• При работе с алюминием используйте смазку типа “Alu-Ox” - она предотвращает оксидирование и увеличивает срок службы контакта
• Затягивайте винты равномерно - переусиливать нельзя, недотягивать опаснее
• После сборки проверьте все соединения тестером на сопротивление - идеальное значение менее 0,01 Ом
• При групповом монтаже оставляйте зазор 5–10 мм между соседними блоками - это улучшает теплоотвод
• Блок зажимов БЗН ТС-604 16 мм2 60A 4 пары от IEK легко заменяется - при ремонте достаточно открутить крышку и вытянуть старый блок
