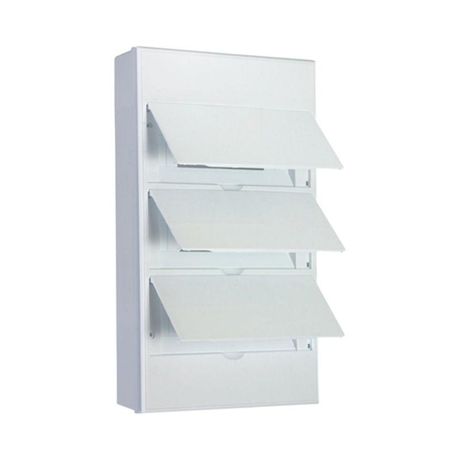

Бокс пластиковый ЩРН-П-36 IP41 белый (белая дверца) | KR-11-0337 Kranz

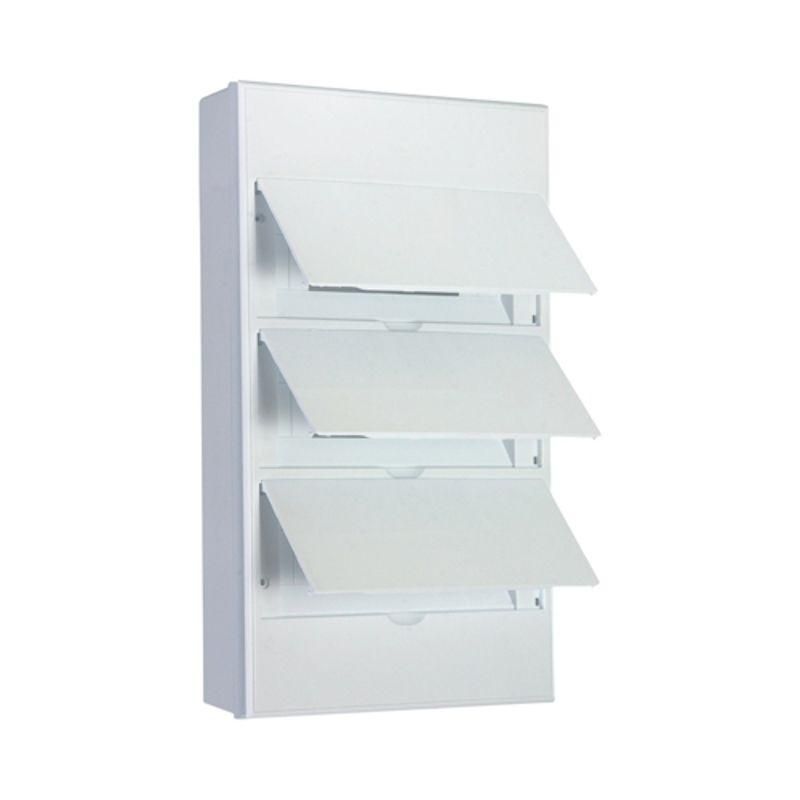

Бокс пластиковый ЩРН-П-36 IP41 белый от Kranz - это компактный распределительный щит для монтажа автоматических выключателей, УЗО и других модульных устройств в бытовых и административных помещениях. Корпус из АБС-пластика, три дверцы и DIN-рейка делают его удобным решением для открытой установки.

Назначение и область применения

ЩРН-П-36 IP41 белый используется для сборки распределительных щитов в местах, где требуется защита от случайного прикосновения к токоведущим частям и ограниченная защита от вертикально падающих капель воды. Подходит для квартир, офисов, школ, медицинских пунктов, технических помещений и зон с невысокой влажностью. Не применяется во влажных, сырых или наружных условиях.

Технические характеристики

• Степень защиты: IP41 - защищает от предметов более 1 мм и от вертикально падающих капель воды
• Модульная ширина: 36 модулей (стандарт 17,5 мм на модуль - до 630 мм шириной)
• Количество рядов: 3 - позволяют размещать устройства в три уровня
• Количество дверей: 3 - каждая дверь открывается отдельно, обеспечивает доступ к своему ряду
• Тип крышки: двери из поликарбоната - прочные, не деформируются, обеспечивают герметичность
• Материал корпуса: АБС-пластик - ударопрочный, не поддерживающий горение
• Глубина монтажа: 100 мм - достаточна для большинства модульных устройств до 22 мм глубиной
• Способ монтажа: открытая установка - крепится на стену с помощью винтов, не требует углубления
• Цвет: 9010 RAL - белый матовый, сочетается с интерьерами
• DIN-рейка: встроена стальная, для крепления модулей типа 35 мм

Совместимость и монтаж

ЩРН-П-36 IP41 белый совместим со всеми стандартными модульными устройствами (автоматы, УЗО, реле, счетчики) с шириной 17,5 мм на модуль. Максимальная нагрузка - до 36 модулей. Для монтажа используйте винты, входящие в комплект. Крепление выполняется на ровную поверхность - бетон, гипсокартон, деревянную обрешётку. Глубина 100 мм позволяет разместить устройства с кабелями, но не рекомендовано использовать крупногабаритные аппараты с внешними радиаторами. Перед установкой проверьте соответствие посадочных отверстий под крепёж.

Безопасность и стандарты

Бокс пластиковый ЩРН-П-36 IP41 белый произведен в соответствии с ГОСТ 14254-2015 и IEC 60529:2013. Материалы корпуса и дверей не поддерживают горение, что соответствует требованиям пожарной безопасности. Все элементы прошли тестирование на термическую стойкость и механическую прочность. Соответствует нормам для электрощитов в жилых и общественных зонах.

Преимущества

• Три отдельные дверцы - удобный доступ к каждой группе устройств без вскрытия всего щита
• Увеличенное внутреннее пространство - легкий монтаж проводов и коммутаций
• Встроенная DIN-рейка и суппорт для шин - не нужны дополнительные крепления
• Маркировочная лента и знак «Молния» - готовые решения для обозначения цепей и опасности
• Пластиковый корпус - не ржавеет, не проводит ток, легко моется

Ограничения применения

• Не предназначены для установки на улице - степень защиты IP41 недостаточна для дождя, влаги и пыли
• Не подходит для помещений с постоянной повышенной влажностью (баня, бассейн, подвалы с протечками)
• Ограниченная глубина (100 мм) - не подходит для мощных устройств с большим объемом (например, некоторые преобразователи частоты)
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты
• Не допускается использование с металлическими креплениями, нарушающими изоляцию корпуса

Примеры использования

• Электрощит в квартире - распределение питания по комнатам через автоматы и УЗО
• Офисный этаж - управление освещением, розетками и сетью для компьютеров
• Школа или детский сад - безопасный щит с возможностью закрытия дверцами
• Техническая комната - контроль за насосами, вентиляцией, системами отопления

Практические советы

• Перед монтажом определите количество модулей - лучше взять запас 1–2 места на будущее
• Используйте маркировочную ленту сразу после установки каждого автомата - экономит время при обслуживании
• При креплении на гипсокартон используйте дюбели-бабочки или специальные анкеры
• Не перегружайте один ряд - равномерно распределяйте нагрузку между тремя дверями
• Проверяйте плотность закрытия дверец - они должны плотно прилегать, чтобы сохранить IP41
• ЩРН-П-36 IP41 белый от Kranz можно заменить аналогом с тем же типом крепления и размером - главное соблюдать глубину и ширину
