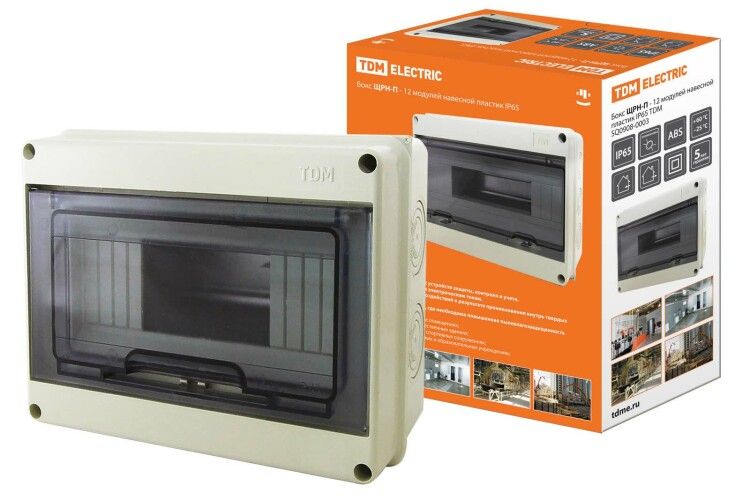

Бокс пластиковый навесной ЩРН-П-12 модулей IP65 | SQ0908-0003 TDM

Бокс навесной пластиковый ЩРН-П-12 модулей IP65 от TDM ELECTRIC — это компактный корпус из АБС-пластика для монтажа автоматических выключателей, УЗО и других модульных устройств в условиях повышенной влажности и запылённости. Артикул sq0908-0003 подходит для наружной установки в бытовых, промышленных и сельскохозяйственных объектах.

Назначение и область применения

ЩРН-П-12 модулей IP65 предназначен для сборки распределительных щитов, где требуется защита электрооборудования от пыли, воды и механических воздействий. Корпус используется там, где невозможно или невыгодно устанавливать металлический щит: в гаражах, теплицах, коттеджах, школах, больницах, на производстве и в офисах. Подходит для внешнего монтажа на стене — не требует углубления в стену.

Технические характеристики

• Количество модулей: 12 (стандартная ширина 18 мм на модуль)
• Материал корпуса: АБС-пластик — прочный, устойчивый к ударным нагрузкам и химическим веществам
• Степень защиты: IP65 — полностью герметичен от пыли, защищён от струй воды из любого направления
• Внутренняя глубина: 70 мм — позволяет разместить однополюсные и двухполюсные автоматы до 40 A
• Установочная глубина: 106 мм — учитываются выступающие элементы крышки и крепёж
• Крышка: одна, прозрачная, с вырезами под индикацию и кнопки
• Цвет: серый (RAL 9010)
• Наличие DIN-рейки: да — стандартная 35 мм рейка уже смонтирована внутри
• Тип закрытия: фиксация на защёлках — без замка, доступ открыт при открытии крышки

Совместимость и монтаж

ЩРН-П-12 модулей IP65 совместим со всеми типовыми модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, таймерами и другими изделиями шириной 18 мм. Монтаж осуществляется на вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Для надёжной фиксации используйте дюбели подходящего типа под основание (бетон, кирпич, деревянная обрешётка). Кабели заводятся через предварительно подготовленные входные отверстия — они не имеют заглушек, поэтому их необходимо герметизировать самостоятельно при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Прозрачная крышка обеспечивает визуальный контроль состояния устройств без вскрытия корпуса. Напряжение эксплуатации — до 500 В переменного тока. Сертификаты не указаны — проверьте наличие документов у поставщика для коммерческих проектов.

Преимущества

• Прозрачная крышка позволяет контролировать положение контакторов и индикаторов без открывания
• Высокая степень защиты IP65 делает бокс пригодным для использования вне помещений и во влажных зонах
• Легкий вес и простота монтажа снижают трудозатраты при установке
• АБС-пластик не ржавеет, не проводит ток и не поддаётся коррозии
• Серый цвет (RAL 9010) хорошо сочетается с большинством интерьеров и фасадов

Ограничения применения

• Не предназначена для установки в зонах с постоянным прямым попаданием дождя — нужна дополнительная защита (накладка, козырёк)
• Нет встроенного замка — не подходит для мест с высоким риском несанкционированного доступа
• Внутренняя глубина 70 мм исключает использование крупных устройств: трёхполюсных автоматов с большим магнитным расцепителем, преобразователей частоты, терморегуляторов с радиаторами
• Не рекомендован для установки в средах с температурой ниже –25 °C — материал становится хрупким

Примеры использования

• Электрощит на фасаде дома для питания освещения двора и ворот
• Распределительный щит в теплице для управления системой полива и нагрева
• Шкаф на производственной линии для УЗО и автоматов станков
• Общий щит в гаражном кооперативе для распределения энергии между ячейками
• Временный щит на стройплощадке для временного питания инструментов

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 12 модулей — учитывайте ширину каждого автомата и наличие переходных планок
• При прокладке кабелей используйте кабельные вводы с уплотнителями — даже при IP65 не защищены от протечек по проводам
• Часто забывают про необходимость заземления: если в щите есть металлические части (например, DIN-рейка), подведите PE-провод к специальному болту на корпусе — он есть в модели
• При использовании в холодных регионах зимой — избегайте резких перепадов температур, чтобы не вызвать конденсацию внутри
• ЩРН-П-12 модулей IP65 от TDM ELECTRIC легко заменяется аналогами — если потребуется ремонт, найдите корпус с такими же габаритами и степенью защиты
