Корпус пластиковый навесной на 4 модуля ЩРН-П-4 IP41 (190х146х100мм) PRIME белая дверь | MKP82-N-04-WD-41-20 IEK

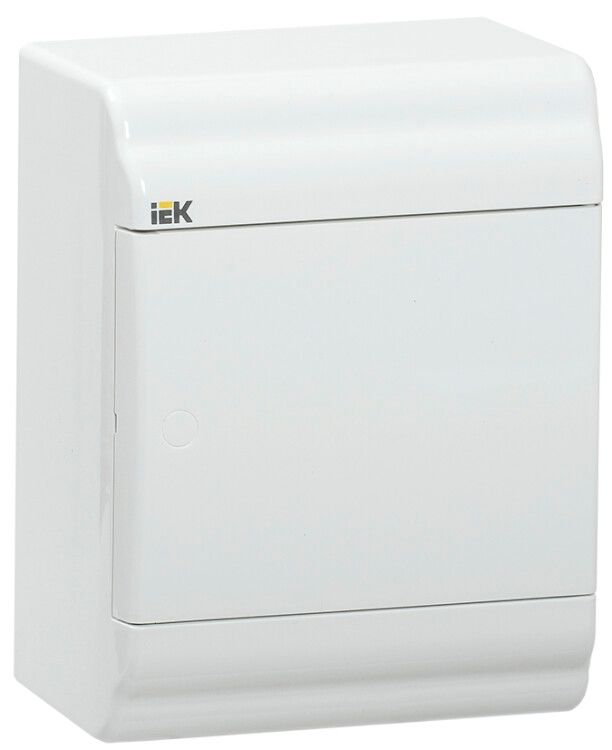

Бокс ЩРН-П-4 модуля навесной пластиковый белый с белой дверью IP41 от IEK (ИЭК) — компактный корпус из АБС-пластика для монтажа модульных устройств в осветительных сетях. Артикул mkp82-n-04-wd-41-20 рассчитан на открытую установку и подходит для бытовых и коммерческих объектов с умеренным климатом.

Назначение и область применения

Бокс ЩРН-П-4 модуля навесной пластиковый белый с белой дверью IP41 предназначен для размещения модульных аппаратов в распределительных щитках: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других устройств управления освещением. Подходит для установки в жилых домах, офисах, торговых центрах и других помещениях с внутренними осветительными сетями. Корпус обеспечивает физическую защиту оборудования и удобство обслуживания.

Технические характеристики

• Материал корпуса: АБС-пластик — прочный, устойчивый к механическим воздействиям и химическим средам
• Степень защиты: IP41 — защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В — допустимо для сетей 230/400 В переменного тока
• Модульная ширина: 4 модуля — позволяет установить до четырёх стандартных модульных устройств шириной 17,5 мм каждый
• Количество рядов: 1 — однорядная компоновка, без возможности расширения в глубину
• Диапазон рабочих температур: от -25 до +85 °C — работает в холодных и нагреваемых помещениях
• Климатическое исполнение: УХЛ3 — предназначено для эксплуатации в закрытых помещениях с умеренно-влажным климатом
• Срок службы: 25 лет — при соблюдении условий эксплуатации
• Цвет: 9016 RAL (белый) — соответствует стандартному цвету интерьера, легко сочетается с отделкой
• Тип крышки: закрытого типа — герметичная дверца с замком, предотвращает случайное открытие
• Наличие DIN-рейки: да — встроена стандартная рейка для крепления модулей
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Бокс ЩРН-П-4 модуля навесной пластиковый белый с белой дверью IP41 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке 35 мм. Монтаж осуществляется методом навесной установки: крепится на стену с помощью двух кронштейнов, предусмотренных в задней части корпуса. Для точного расположения рекомендуется использовать уровень. Открытый способ монтажа исключает необходимость штробления стен. Комплектация некомплектная — дверь, корпус и DIN-рейка входят в комплект; кабельные вводы, болты и другие элементы необходимо докупать отдельно.

Безопасность и стандарты

Степень защиты IP41 гарантирует безопасную работу в условиях возможного попадания пыли и конденсата. Корпус выполнен из самозатухающего АБС-пластика, что снижает риск распространения пламени. Соответствие ТУ 27.90.33-003-83135016-2017 подтверждает соответствие требованиям безопасности для электроустановок в зданиях. Применение в помещениях с повышенной влажностью (например, ванные комнаты) не рекомендуется — степень защиты недостаточна для постоянного контакта с водой.

Преимущества

• Удобная форма корпуса — оптимальные габариты для ограниченных пространств
• Чистый внешний вид — белый цвет (RAL 9016) гармонирует с современной отделкой
• Простота сборки — защелкивающиеся элементы позволяют собирать корпус без инструментов
• Высокая долговечность — срок службы 25 лет при нормальных условиях
• Поддержка стандартизированной компоновки — совместимость с любыми модулями IEK и сторонних производителей

Ограничения применения

• Не подходит для наружной установки — IP41 не защищает от дождя и брызг
• Не применяется в помещениях с высокой запыленностью — частички пыли могут проникнуть через щели
• Ограниченная вместимость — всего 4 модуля, не подходит для сложных систем с большим числом устройств
• Не имеет встроенного кабельного ввода — требует самостоятельной установки вводных муфт или клапанов
• Не предназначен для помещений с экстремальными температурами выше +85 °C или ниже -25 °C

Примеры использования

• Щиток освещения в квартире — управление светом в комнатах, коридоре и кухне
• Распределительный щит в офисном помещении — защита групп розеток и люминесцентного освещения
• Автономный щиток на лестничной площадке — контроль освещения в подъезде
• Система управления ночным освещением — с использованием таймера или фотореле

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж — они должны точно совпадать с местом установки
• Для лучшей герметизации используйте кабельные вводы с уплотнителями (например, IEK KZV-10)
• Не перегружайте корпус — максимальная нагрузка по мощности зависит от установленных устройств, а не от корпуса
• При работе в сыром помещении (ванная, подвал) дополнительно убедитесь, что все провода надёжно изолированы — IP41 не спасёт от протечек
• При замене устройства не открывайте дверцу под напряжением — всегда отключите питание перед обслуживанием
• Артикул mkp82-n-04-wd-41-20 — единственный вариант этого корпуса в серии PRIME; аналоги с другими размерами имеют другой артикул
