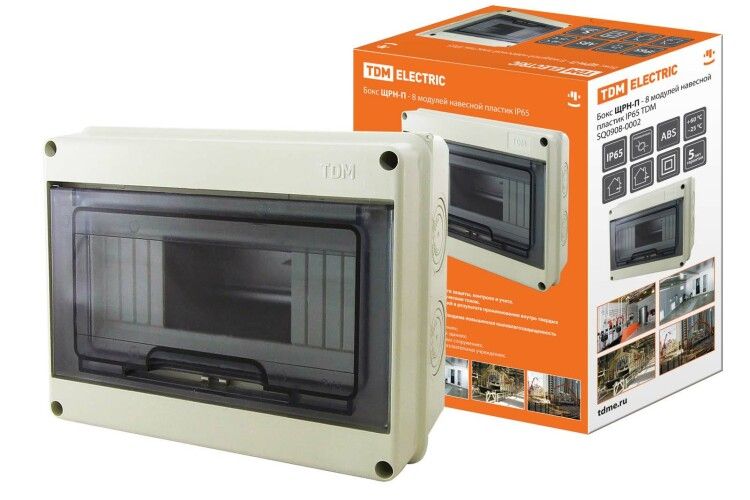

Бокс пластиковый навесной ЩРН-П-8 модулей IP65 | SQ0908-0002 TDM

Бокс пластиковый навесной ЩРН-П-8 модулей IP65 от TDM ELECTRIC — компактный корпус из АБС-пластика для наружной установки электрооборудования в условиях повышенной запылённости и влаги. Подходит для монтажа в бытовых, промышленных и сельскохозяйственных объектах.

Назначение и область применения

ЩРН-П-8 модулей IP65 предназначен для размещения автоматических выключателей, УЗО, реле и других модульных устройств в местах, где требуется защита от пыли и воды. Применяется в гаражах, частных домах, коттеджах, сельских населённых пунктах, теплицах, производственных цехах, офисах, школах и больницах. Особенно эффективен там, где невозможно использовать внутреннюю проводку или нужна надёжная внешняя распределительная точка.

Технические характеристики

• Количество модулей: 8 (стандартная ширина DIN-рейки)
• Внутренняя глубина: 41 мм — позволяет устанавливать однополюсные и двухполюсные устройства до 18 мм шириной каждый
• Установочная глубина: 320 мм — требует свободного пространства за стеной для прокладки кабелей
• Материал корпуса: АБС-пластик — прочный, устойчивый к ударным нагрузкам и перепадам температур
• Степень защиты: IP65 — полностью герметичен против пыли и защищён от струй воды под давлением
• Цвет: серый (RAL 9010) — нейтральный, не выгорает на солнце
• Крышка: прозрачная, с вырезами — обеспечивает визуальный контроль состояния оборудования без вскрытия
• Количество дверей: одна, с замком типа “прочее” — фиксируется механически, без специального механизма
• DIN-рейка: встроена — совместима со всеми стандартными модульными аппаратами
• Количество рядов: один — монтаж всех устройств выполняется в одну линию

Совместимость и монтаж

ЩРН-П-8 модулей IP65 монтируется открытым способом — крепится к стене саморезами через отверстия в задней части корпуса. Для правильной установки важно учитывать:

• Посадочные отверстия рассчитаны на толщину стены до 320 мм — при большей толщине потребуется удлинить крепёж
• Внутреннее пространство 41 мм ограничивает использование высоких устройств — например, некоторых УЗО с тестовой кнопкой или многополюсных автоматов
• Прозрачная дверца не предназначена для работы под прямыми солнечными лучами длительное время — возможен нагрев внутри при +40°C и выше
• Не рекомендуется монтировать рядом с источниками тепла (печи, котлы, нагревательные элементы)

Безопасность и стандарты

ЩРН-П-8 модулей IP65 соответствует требованиям IP65 по ГОСТ 14254. Материал корпуса — АБС-пластик, не поддерживающий горение, что снижает риск возгорания при аварийных ситуациях. Корпус не содержит металлических деталей, исключающих возможность создания заземления через него — заземление необходимо выполнять отдельно к оборудованию внутри.

Преимущества

• Прозрачная дверца позволяет контролировать положение контакторов и состояние индикации без открывания
• Высокая степень защиты IP65 делает бокс пригодным для использования на улице, в сырых помещениях и вентилируемых зонах
• Легкий вес и простота монтажа позволяют устанавливать его даже без опыта
• Серый цвет (RAL 9010) хорошо сочетается с большинством отделочных решений
• Встроенная DIN-рейка исключает необходимость дополнительного крепления направляющих

Ограничения применения

• Не предназначен для установки в средах с постоянным воздействием прямого потока воды — например, под открытой кровлей без козырька
• Из-за малой внутренней глубины (41 мм) нельзя устанавливать устройства с большой высотой — такие как некоторые модели термореле, преобразователи частоты или многофункциональные счетчики
• Не имеет встроенной системы вентиляции — при длительной работе мощного оборудования возможно перегревание
• Замок типа “прочее” не предусматривает возможности установки сувальдного или кодового замка — безопасность зависит от механической фиксации

Примеры использования

• Электрощит в гараже — для управления освещением, зарядкой автомобиля и розетками
• Распределительный щит в теплице — защита от влаги и пыли при использовании насосов и систем полива
• Наружный щит в деревне — питание светильников, сигнализации и розеток на участке
• Общий щит в офисном помещении — для группового отключения розеток и освещения
• Автоматизация сельхозтехники — управление насосами, вентиляторами и датчиками в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для выхода через входные отверстия — они не предусмотрены, поэтому придётся сверлить самостоятельно
• При использовании в холодных регионах убедитесь, что внутри не будет конденсата — можно применить силиконовые уплотнители вокруг кабельных вводов
• Для удобства обслуживания используйте этикетки на каждом автомате — прозрачная крышка отлично их показывает
• Не затягивайте крепёж слишком сильно — АБС-пластик легко трескается под избыточным усилием
• Если планируете установить больше 8 модулей — выбирайте более крупные модели, так как перегрузка приведёт к трудностям с коммутацией и доступом к контактам
