Бокс пластиковый встраиваемый ЩРВ-П-12 модулей IP40 | SQ0902-0004 TDM

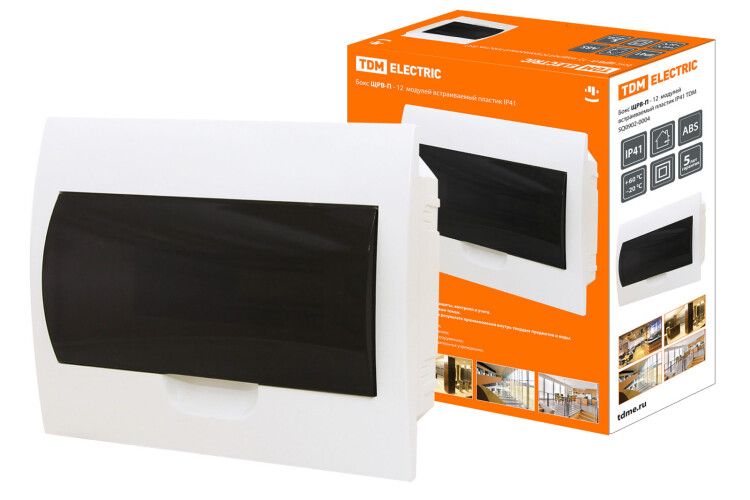

Бокс встраиваемый пластиковый ЩРВ-П-12 модулей IP41 от TDM ELECTRIC - компактный корпус для скрытой установки распределительных устройств в стене. Подходит для монтажа автоматических выключателей, УЗО и других модульных аппаратов в бытовых, коммерческих и производственных условиях.

Назначение и область применения

ЩРВ-П-12 модулей IP41 предназначен для внутреннего монтажа в стены зданий. Его используют там, где важна эстетика и безопасность: в квартирах, частных домах, коттеджах, школах, больницах, офисах и на производстве. Корпус защищает электрооборудование от случайного контакта и внешних воздействий, сохраняя доступ к управлению через прозрачную дверцу.

Технические характеристики

• Количество модулей: 12 (стандартная DIN-рейка)
• Внутренняя глубина: 85 мм
• Установочная глубина: 56 мм - позволяет монтировать в стандартные бетонные или гипсокартонные перегородки
• Материал корпуса: ударопрочный ABS-пластик, не поддерживающий горение
• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Цвет: белый (RAL 9010)
• Крышка: одна дверца с прозрачным окном, обеспечивает визуальный контроль состояния оборудования
• Передняя панель: с вырезами для вывода проводов и удобного доступа к клавишам
• Количество рядов: один
• DIN-рейка: встроена внутри корпуса

Совместимость и монтаж

ЩРВ-П-12 модулей IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Для монтажа требуется подготовить нишу в стене глубиной не менее 56 мм. Крепление осуществляется с помощью фланцевых отверстий на задней стенке корпуса. Прозрачная дверца открывается на петлях - не требует демонтажа для проверки или замены аппарата. Провода заводятся через предварительно проделанные отверстия в боковых или нижних стенках.

Безопасность и стандарты

Корпус изготовлен из самозагасающегося ABS-пластика, соответствующего требованиям к материалам для электротехнических изделий. Степень защиты IP41 гарантирует защиту от прикосновений к токоведущим частям и попадания крупной пыли. Несмотря на наличие прозрачной дверцы, корпус не предназначен для эксплуатации во влажных средах с постоянным воздействием воды - например, в банях, подвалах с высокой влажностью или на улице.

Преимущества

• Прозрачная дверца позволяет контролировать положение автоматов без вскрытия корпуса
• Ударопрочный ABS-пластик выдерживает механические нагрузки при монтаже и эксплуатации
• Устойчивость к УФ-излучению - не желтеет и не теряет прочность при длительном воздействии света
• Экономичная установка: минимальная глубина ниши снижает трудозатраты при штроблении стен
• Белый цвет (RAL 9010) легко сочетается с интерьерами и маскирует следы эксплуатации

Ограничения применения

ЩРВ-П-12 модулей IP41 нельзя использовать в помещениях с повышенной влажностью (бани, прачечные, холодильные камеры) или на улице - степень защиты IP41 недостаточна для защиты от брызг и направленного потока воды. Также не рекомендуется применять в средах с агрессивными химическими веществами или постоянным воздействием паров растворителей. Габариты корпуса не позволяют установить устройства шире 12 модулей - например, многополюсные автоматы или специализированные контроллеры.

Примеры использования

• Распределительный щиток в квартире: 6 автоматов + 2 УЗО + счетчик
• Общий этажный щит в многоэтажном доме с групповым учетом
• Щит освещения в учебном классе или медицинском кабинете
• Локальная группа питания для станков в цеху с малой мощностью
• Временный щит на этапе отделочных работ в новостройке

Практические советы

• При проектировании ниши учитывайте, что установочная глубина - 56 мм, а внутренняя - 85 мм; между корпусом и стеной должен остаться зазор для проводов
• Используйте кабельные вводы с герметичными резиновыми кольцами, чтобы минимизировать попадание пыли
• Не затягивайте болты слишком сильно - ABS-пластик легко деформируется
• Для обслуживания достаточно открыть дверцу - не нужно снимать весь корпус
• При использовании в жилых помещениях выбирайте модели с прозрачной дверцей - это повышает безопасность и удобство диагностики
