Условия поставки кабеля АПвБШв 4х150
Кабель АПвБШв 4*150 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АПвБШв 4х150 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый бронированный кабель АПвБШв 4*150 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АПвБШв 4х150 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Описание
АПвБШв 4х150 - силовой бронированный кабель с четырьмя алюминиевыми жилами сечением 150 (Сто пятьдесят) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката .
Кабель АПвБШв 4*150 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки АПвБШв 4х150
А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ.
4 -количество токонесущих жил.
150 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля АПвБШв 4*150
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового АПвБШв 4х150 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности кабеля бронированного АПвБШв 4х150 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля АПвБШв 4*150 не менее 30 лет.
Токовые нагрузки кабеля АПвБШв 4х150
Допустимый ток при прокладке АПвБШв 4х150 на воздухе - 330 Ампер.
Допустимый ток при прокладке в земле - 299 Ампер.
Допустимый ток односекундного короткого замыкания - 13.16 кА.
Сопротивление километра жилы - 0.21 Ом.

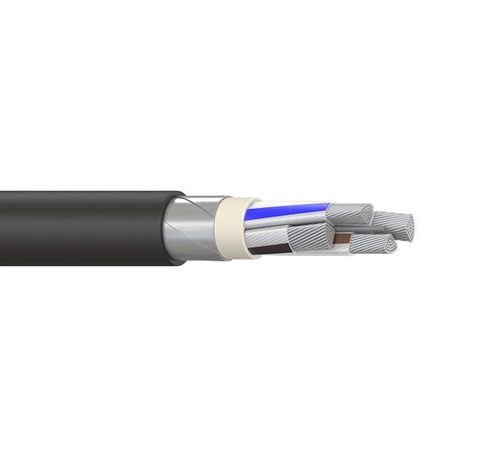

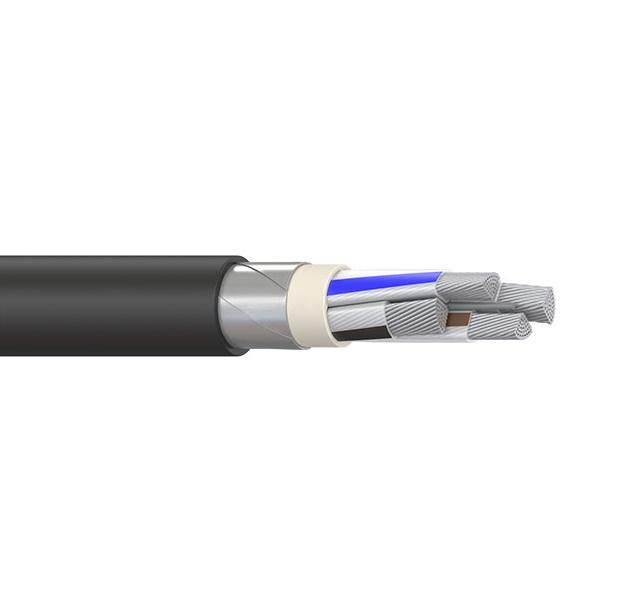

Конструкция кабеля АПвБШв 4*150
1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 150 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.4 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката .
Применение бронированного кабеля АПвБШв 4х150
Кабель силовой алюминиевый ,бронированный АПвБШв 4х150 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях.Допускается прокладка в земле (траншеях). Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвБШв-ХЛ 4*150 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
Вес
2.6 кг.
ГОСТ
31996-2012
Тип брони
Б
Код товара
АПвБШв 4х150
Срок службы
30
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
30
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
СПЭ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
150
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.4
Максимальный диаметр жилы
16.2
Наружный диаметр 0.66 кВ (мм)
48,1
Масса цветного металла (г/м)
16.2
Расчетная масса 0.66 кВ (кг/км)
3366
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
30000
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
150
Предельная температура нагрева жил
250
Допустимый ток односекундного КЗ, кА
13.16
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Допустимая температура нагрева жил, С
90
Максимальная температура нагрева жил
130 °C при перегрузке, 250 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
150
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.21
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
130
Длительно допустимая температура нагрева жил
90
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
400
Допустимая токовая нагрузка при прокладке в земле (А)
299
Допустимый ток односекундного короткого замыкания (кА)
13.16
Допустимая токовая нагрузка при прокладке на воздухе (А)
330
