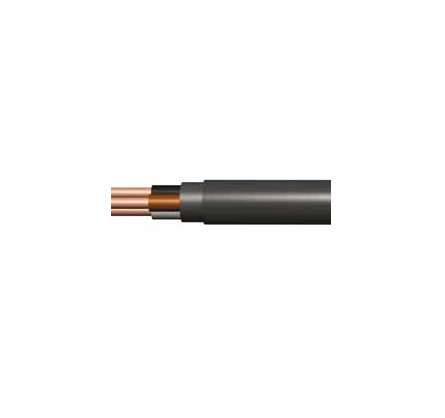

Кабель АВБбШв 3х25+1х16

АВБбШв 3х25+1х16 - кабель силовой бронированный с 4 алюминиевыми жилами сечением 25 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката.
АВБбШв 3х25+1х16 - является устаревшей маркировкой, по новому ГОСТ 31996-2012 обозначение (б) было исключено, конструкция и характеристики не изменились, современная маркировка: АВБШв 3*25+1*16 .

Технические характеристики кабеля АВБбШв 3х25+1х16

Вид климатического исполнения бронированного кабеля АВБбШв 3*25+1*16 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБбШв 3х25+1х16: -50°С.
Максимальная температура эксплуатации кабеля АВБбШв 3*25+1*16: +50°С.
Эксплуатируется кабель АВБбШв 3х25+1х16 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 242,1 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБбШв 3х25+1х16 не должно превышать 3000 Ньютонов.
Длительно допустимая температура нагрева жил АВБбШв 3*25+1*16: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБбШв 3х25+1х16 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБбШв 3х25+1х16: 29,37 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБбШв 3*25+1*16: 1,41 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБбШв 3х25+1х16

Допустимый ток при прокладке на воздухе: 92 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБбШв 3х25+1х16 в земле: 106 Ампер.
Допустимый ток короткого замыкания: 1810 Ампер.
Активное сопротивление жилы: 1,28 Ом на километр.

Расшифровка маркировки АВБбШв 3*25+1*16

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушку между броней и внутренней оболочкой.
Шв - оболочка выполнена из поливинилхлорида.
4 - количество токонесущих жил.
25 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

Конструкция кабеля АВБбШв 3х25+1х16

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБбШв 3х25+1х16

Кабель алюминиевый силовой бронированный АВБбШв 3*25+1*16 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц, с токовой нагрузкой до 106 Ампер.
Кабелем АВБбШв 3х25+1х16 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.

  • АВБбШв
  • 4
  • 25
  • Алюминий
  • ПВХ
  • ПВХ
  • 1,41
  • 29,37
  • 1,28
  • 242,1
  • 92
  • 106
  • 1,81
  • 1
  • от -50 до +50
  • 30 лет
