Условия поставки кабеля АВБбШвнг(А) 5х240
Кабель АВБбШвнг(А) 5*240 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АВБбШвнг(А) 5х240 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый бронированный негорючий кабель АВБбШвнг 5*240 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВБбШвнг(А) 5х240 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Описание
АВБбШвнг(А) 5х240 - силовой бронированный кабель с пятью алюминиевыми жилами сечением 240 (Двести сорок) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АВБбШвнг(А) 5*240 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки АВБбШвнг(А) 5х240
А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент..
б- без подушки под бронёй.
Шв - шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
5 -количество токонесущих жил.
240 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля АВБбШвнг(А) 5*240
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового АВБбШвнг 5х240 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АВБбШвнг(А) 5х240 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АВБбШвнг(А) 5*240 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы бронированного кабеля АВБбШвнг(А) 5х240 не менее 30 лет.
Токовые нагрузки кабеля АВБбШвнг(А) 5х240
Допустимый ток при прокладке АВБбШвнг(А) 5*240 на воздухе - 359 Ампер.
Допустимый ток при прокладке в земле - 363 Ампер.
Допустимый ток односекундного короткого замыкания - 17.54 кА.
Сопротивление километра жилы - 0.13 Ом.

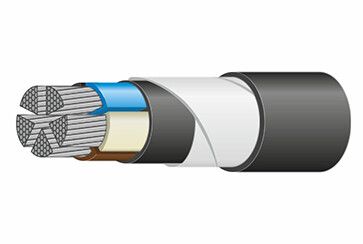

Конструкция кабеля АВБбШвнг(А) 5х240
1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 240 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 2.2 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
Применение бронированного кабеля АВБбШвнг(А) 5х240
Кабель силовой алюминиевый,негорючий,бронированный АВБбШвнг(А) 5*240 используется для прокладки в земле (траешнях), с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АВБбШвнг(А)-ХЛ 5х240 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
31996-2012
Тип брони
Б
Код товара
АВБбШВнг 5х240
Срок службы
30
Материал жилы
Алюминий
Количество жил
5
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
240
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
2.2
Максимальный диаметр жилы
20.6
Масса цветного металла (г/м)
20.6
Тип исполнения по ГОСТ 31565-2012
нг(А)
Допустимые усилия при тяжении (Н)
60000
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.13
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая температура нагрева жил
70
Температура нагрева жил по условию невозгорания
350
Допустимая токовая нагрузка при прокладке в земле (А)
363
Допустимый ток односекундного короткого замыкания (кА)
17.54
Допустимая токовая нагрузка при прокладке на воздухе (А)
359
