Кабель АВБШв 3х120+1х70

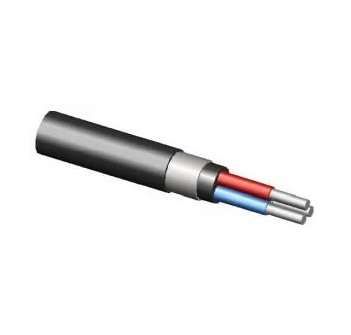

АВБШв 3х120+1х70 - кабель силовой бронированный с 4 алюминиевыми жилами сечением 120 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.

Технические характеристики кабеля АВБШв 3*120+1*70

Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 3*120+1*70 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБШв 3х120+1х70: -50°С.
Максимальная температура эксплуатации кабеля АВБШв 3*120+1*70: +50°С.
Эксплуатируется кабель АВБШв 3х120+1х70 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 360 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБШв 3х120+1х70 не должно превышать 14400 Ньютонов.
Длительно допустимая температура нагрева жил АВБШв 3*120+1*70: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБШв 3х120+1х70 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБШв 3х120+1х70: 43,67 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБШв 3х120+1х70: 3,43 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБШв 3*120+1*70

Допустимый ток при прокладке на воздухе: 253 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБШв 3х120+1х70 в земле: 252 Ампер.
Допустимый ток короткого замыкания: 8660 Ампер.
Активное сопротивление жилы: 0,27 Ом на километр.

Расшифровка маркировки АВБШв 3х120+1х70

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
Шв - оболочка выполнена из поливинилхлорида.
4 - количество токонесущих жил.
120 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

Конструкция кабеля АВБШв 3*120+1*70

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБШв 3х120+1х70

Кабель алюминиевый силовой бронированный АВБШв 3х120+1х70 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 252 Ампер.
Кабелем АВБШв 3*120+1*70 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
