Товарные предложения:
| Кабель АВБШвнг(А) 4х35 ОК (N) 0.66кВ (м) Кавказкабель 22010180191 | 15.11.2024 | 14 м. | 376,33 ₽ | м. | от 1 дня |
Условия поставки кабеля АВБШвнг(А) 4х35
Кабель АВБШвнг(А) 4*35 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АВБШвнг(А) 4х35 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый бронированный негорючий кабель АВБШвнг 4*35 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВБШвнг(А) 4х35 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Описание
АВБШВнг(А) 4х35 - силовой бронированный кабель с четырьмя алюминиевыми жилами сечением 35 (Тридцать пять) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АВБШВнг 4*35 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки АВБШвнг(А) 4х35
А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
4 -количество токонесущих жил.
35 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля АВБШвнг(А) 4*35
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового АВБШвнг 4х35 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АВБШвнг(А) 4х35 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АВБШвнг(А) 4*35 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы бронированного кабеля АВБШвнг(А) 4х35 не менее 30 лет.
Токовые нагрузки кабеля АВБШвнг(А) 4х35
Допустимый ток при прокладке АВБШвнг(А) 4*35 на воздухе - 106 Ампер.
Допустимый ток при прокладке в земле - 123 Ампер.
Допустимый ток односекундного короткого замыкания - 2.5 кА.
Сопротивление километра жилы - 0.87 Ом.

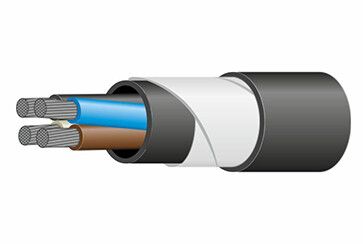

Конструкция кабеля АВБШвнг(А) 4х35
1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 35 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1.2 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
Применение бронированного кабеля АВБШвнг(А) 4х35
Кабель силовой алюминиевый,негорючий,бронированный АВБШвнг(А) 4*35 используется для прокладки в земле (траншеях), с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АВБШвнг(А)-ХЛ 4х35 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
Вес
1.287
ГОСТ
31996-2012
Тип брони
Б
Код товара
АВБШВнг 4х35
Срок службы
30
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
30
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
35
Наружный диаметр, мм
29.7
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.2
Объём горючей массы (л/км)
643
Максимальный диаметр жилы
7.9
Расчетная масса(вес), кг\км
1 390
Масса цветного металла (г/м)
375.2
Минимальный радиус изгиба, мм
222.75
Тип исполнения по ГОСТ 31565-2012
нг(А)
Толщина изоляции жил 0.66 Кв (мм)
1.1
Допустимые усилия при тяжении (Н)
7000
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
2.5
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
4.9
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Сопротивление изоляции при 70 °С, Мом\км
0.005
Электрическое сопротивление жилы (ом/км)
0.87
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
98
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Длительно допустимая токовая нагрузка в земле, Ампер
114
Допустимая токовая нагрузка при прокладке в земле (А)
123
Допустимый ток односекундного короткого замыкания (кА)
2.5
Допустимая токовая нагрузка при прокладке на воздухе (А)
106
