Кабель АВВГ 3х25 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.

Описание

АВВГ 3х25 - кабель силовой с 3 алюминиевыми жилами сечением 25 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Технические характеристики кабеля АВВГ 3х25

Климатическое исполнение кабеля силового алюминиевого АВВГ 3*25: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 3х25 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 3х25 не должна превышать 98%.
Монтаж кабеля АВВГ 3*25 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 3х25 должен быть не менее 221,4 миллиметров.
Растягивающее усилие при прокладке АВВГ 3х25 не должно превышать 2250 Ньютонов.
Расчетная масса кабеля АВВГ 3*25 составляет 0,94 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 3х25 равен 24,6 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 3х25 на воздухе: 92 Ампер.

Расшифровка маркировки АВВГ 3*25

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
3 - количество алюминиевых жил.
25 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

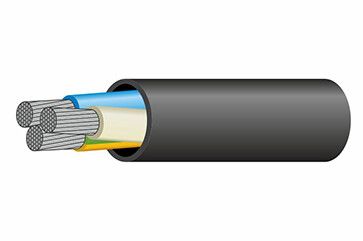

Конструкция кабеля АВВГ 3х25

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.

Применение кабеля АВВГ 3х25

Кабель силовой алюминиевый АВВГ 3*25 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 106 Ампер.
АВВГ 3х25 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Характеристики

Вес

0.572

ГОСТ

31996-2012

Марка

АВВГ

Код ОКП

353 771

Код товара

АВВГ 3х25

Срок службы

Материал жилы

Алюминий

Количество жил

Срок службы, лет

Конструкция жилы

ок, ос, мк, мс

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

Наружный диаметр, мм

22.2

Максимальный вес (кг/м)

0.773

Номинальная частота, Гц

Класс жилы по ГОСТ 22483-2012

Толщина изоляции жил (мм)

1.2

Объём горючей массы (л/км)

406

Максимальный диаметр жилы

6.6

Наружный диаметр 0.66 кВ (мм)

22.8

Расчетная масса(вес), кг\км

696

Масса цветного металла (г/м)

201

Расчетная масса 0.66 кВ (кг/км)

749

Допустимый радиус изгиба (мм)

185.6

Минимальный радиус изгиба, мм

166.5

Тип исполнения по ГОСТ 31565-2012

Без обозначения

Толщина изоляции жил 0.66 Кв (мм)

1.1

Допустимые усилия при тяжении (Н)

3750

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

773

Максимальный наружный диаметр (мм)

23.2

Сопротивление изоляции жил (МОм\км)

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

2.78

Максимальная длина в бухте(смотке), м

Испытательное переменное напряжение

3,5 кВ частотой 50 Гц

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

Максимальная температура нагрева жил

80 °C при перегрузке, 160 °C при токе КЗ

Сопротивление изоляции при 20°С, Мом\км

Класс пожарной опасности по ГОСТ 31565-2012

О1.8.2.5.4

Номинальное переменное напряжение (кВ)

Электрическое сопротивление жилы (ом/км)

1.2

Номинальное переменное напряжение, Вольт

1000

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

Допустимая температура в режиме перегрузки

Длительно допустимая токовая нагрузка, Ампер

Длительно допустимая температура нагрева жил

Минимальный радиус изгиба, наружных диаметров

7.5

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

31.09

Максимальная мощность при прокладке в земле, 380V (кВт)

69.75

Длительно допустимая токовая нагрузка в земле, Ампер

100

Допустимая токовая нагрузка при прокладке в земле (А)

102

Максимальная мощность при прокладке в воздухе, 220V (кВт)

26.99

Максимальная мощность при прокладке в воздухе, 380V (кВт)

60.54

Допустимый ток односекундного короткого замыкания (кА)

1.81

Допустимая токовая нагрузка при прокладке на воздухе (А)
