Кабель ВБШв 5х2,5
Товарные предложения:
| Кабель ВБШвнг(А)-LS 5х2.5 ОК (N PE) 0.66кВ (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00006169 | 03.12.2024 | 130 м. | 214,92 ₽ | м. | от 1 дня |
| Кабель ВБШвнг(А)-LS 5х2.5 ОК (N PE) 0.66кВ (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00006169 | 03.12.2024 | 1973 м. | 214,92 ₽ | м. | от 1 дня |
| Кабель медный силовой бронированный ВБШвнг(А)-LS 5х2,5-0,66 (ож) ГОСТ | 03.12.2024 | 1861 м. | 219,62 ₽ | м. | от 3 дней |
| ВБШвнг(А)-LS 5x2,5 ок-0,66 | 03.12.2024 | 3279 м. | 219,88 ₽ | м. | от 1 дня |
| Кабель силовой ВБШвнг(А)-LS 5x2,5 ок(N, PE)-0.66 | 03.12.2024 | 1811 м. | 224,36 ₽ | м. | от 1 дня |
Показать ещё
Условия поставки кабеля ВБШв 5х2,5
Кабель ВБШв 5х2,5 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой бронированный медный кабель ВБШв 5*2.5 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВБШв 5х2,5 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Размер скидки на ВБШв 5*2.5 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.
Описание
Характеристики
Условные замены
Описание
ВБШВ 5х2,5 - кабель силовой бронированный с 5 медными жилами, сечением 2,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.
Характеристики кабеля ВБШВ 5х2,5
Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 5х2,5 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 5х2,5 не менее 143,1 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 5х2,5 по трассе прокладки не должны превышать 625 Ньютонов.
Масса кабеля бронированного ВБШВ 5х2,5 - 0,46 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 5х2,5 - 15,9 миллиметров.
Расшифровка маркировки ВБШВ 5х2,5
В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
5 - количество медных токопроводящих жил.
2,5 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

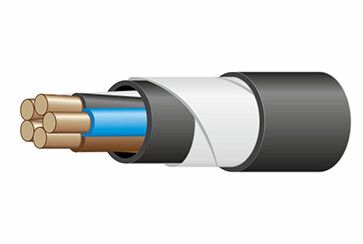

Конструкция кабеля ВБШВ 5х2,5
1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.
Применение кабеля бронированного ВБШВ 5х2,5
Кабель силовой медный бронированный ВБШВ 5х2,5 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 5х2,5 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
Характеристики
Вес
0.381
ГОСТ
31996-2012
Марка
ВБШВ
Высота
0.014 м.
Ширина
0.014 м.
Код ОКП
353 771
Глубина
1 м.
Тип брони
Б
Код товара
ВБШв 5х2,5
Срок службы
30
Материал жилы
Медь
Наличие брони
да
Количество жил
5
Срок службы, лет
30
Конструкция жилы
ок
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
2.5
Максимальный вес (кг/м)
0.444
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
1
Толщина изоляции жил (мм)
0.8
Объём горючей массы (л/км)
212
Максимальный диаметр жилы
1.9
Наружный диаметр 0.66 кВ (мм)
14.7
Масса цветного металла (г/м)
111.25
Расчетная масса 0.66 кВ (кг/км)
397
Допустимый радиус изгиба (мм)
159
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Толщина изоляции жил 0.66 Кв (мм)
0.6
Допустимые усилия при тяжении (Н)
375
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
444
Максимальный наружный диаметр (мм)
15.9
Сопротивление изоляции жил (МОм\км)
10
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
0.27
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
12
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
7.41
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
25
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
10.56
Максимальная мощность при прокладке в земле, 380V (кВт)
23.69
Длительно допустимая токовая нагрузка в земле, Ампер
33
Допустимая токовая нагрузка при прокладке в земле (А)
36
Максимальная мощность при прокладке в воздухе, 220V (кВт)
7.92
Максимальная мощность при прокладке в воздухе, 380V (кВт)
17.77
Допустимый ток односекундного короткого замыкания (кА)
0.27
Допустимая токовая нагрузка при прокладке на воздухе (А)
27
