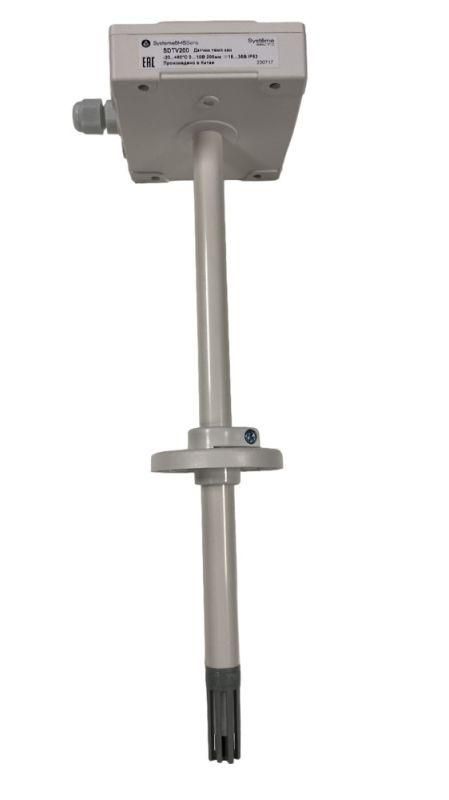

Датчик влажности и температуры канальный, 4...20мА -20...80 град NTC10K 283мм(40...265мм ) =15...35В - SDHCTN200 APC

Датчик влажности и температуры канальный Systeme Electric sdhctn200 предназначен для измерения влажности и температуры внутри воздуховодов систем вентиляции и кондиционирования. Устройство передает данные в виде аналогового сигнала 4–20 мА и сопротивления NTC10K, что позволяет легко интегрировать его в системы автоматизации зданий.

Назначение и область применения

Датчик Systeme Electric sdhctn200 устанавливается внутрь прямоугольных или круглых воздуховодов для контроля микроклимата в помещениях. Подходит для использования в офисах, больницах, промышленных объектах, лабораториях и других местах, где требуется точный мониторинг условий в воздушном потоке. Применяется в системах HVAC, БАС, энергоэффективного управления климатом.

Технические характеристики

• Измеряемый параметр: относительная влажность (0–100 %) и температура (–20…+80 C)
• Выходной сигнал влажности: токовый 4–20 мА
• Выходной сигнал температуры: терморезистор NTC 10 кОм (сопротивление меняется с температурой)
• Длина погружной части: 283 мм
• Глубина погружения регулируемая: от 40 до 265 мм
• Питающее напряжение: 15–35 В постоянного тока
• Степень защиты: IP53 - защищён от пыли и брызг воды с любого направления
• Крепление: монтажный фланец с винтовыми клеммами и кабельным вводом

Совместимость и монтаж

Датчик Systeme Electric sdhctn200 устанавливается через фланец в стенку воздуховода. Глубина погружения можно регулировать в пределах 40–265 мм - это позволяет адаптировать положение чувствительного элемента под толщину теплоизоляции или форму канала. Кабельный ввод обеспечивает герметичный вывод проводов. Для подключения используйте два отдельных контура: один для 4–20 мА (влага), второй - для NTC10K (температура). Напряжение питания должно находиться в диапазоне 15–35 В; не подключайте к переменному току или напряжению выше 35 В.

Безопасность и стандарты

Защита IP53 соответствует требованиям к работе в средах с возможными брызгами воды и наличием пыли, типично для каналов вентиляции. Оборудование не предназначено для работы в условиях прямого попадания воды, агрессивных газов или паров химикатов. Электропитание - только постоянный ток, соблюдайте полярность.

Преимущества

• Раздельные выходы для влажности и температуры - совместим с большинством контроллеров и АЦП
• Регулируемая глубина погружения - удобно при монтаже в толстостенные или утеплённые воздуховоды
• NTC10K - стандартизованный тип сопротивления, легко интерпретируется любым оборудованием
• Фланцевый монтаж + кабельный ввод - исключают необходимость доработки корпуса
• Устойчив к запылённости благодаря IP53

Ограничения применения

• Не использовать в агрессивных средах: кислотные/щелочные пары, растворители, солевые туманы
• Запрещена работа при температурах ниже –20 C и выше +80 C - выйдет за пределы допустимого диапазона
• Не устанавливать в местах с прямым воздействием конденсата или капельной влаги - IP53 не гарантирует защиту от струй воды
• Не применять в качестве замены датчиков с цифровым интерфейсом (Modbus, CAN) - требуются аналоговые входы
• Максимальная длина кабеля не указана - рекомендуется не более 30 метров для сохранения точности сигнала 4–20 мА

Примеры использования

• Контроль влажности в центральных вентиляционных шахтах жилого комплекса
• Автоматическое управление деоxygenацией в медицинских блоках
• Регулировка уровня увлажнения в производственных цехах с высокими требованиями к микроклимату
• Интеграция в систему BMS для оптимизации работы кондиционеров

Практические советы

• Перед монтажом проверьте толщину стенки воздуховода - выберите глубину погружения так, чтобы чувствительный элемент не касался противоположной стороны канала
• При использовании NTC10K убедитесь, что ваш контроллер поддерживает этот тип сопротивления и имеет таблицу преобразования R→T
• Для снижения влияния внешних помех на сигнал 4–20 мА используйте экранированный кабель и заземлите экран в одной точке
• Не затягивайте клеммы слишком сильно - они пластиковые, риск повреждения контактов
• При длительной эксплуатации периодически осматривайте поверхность датчика - пыль и грязь могут снижать точность измерений
