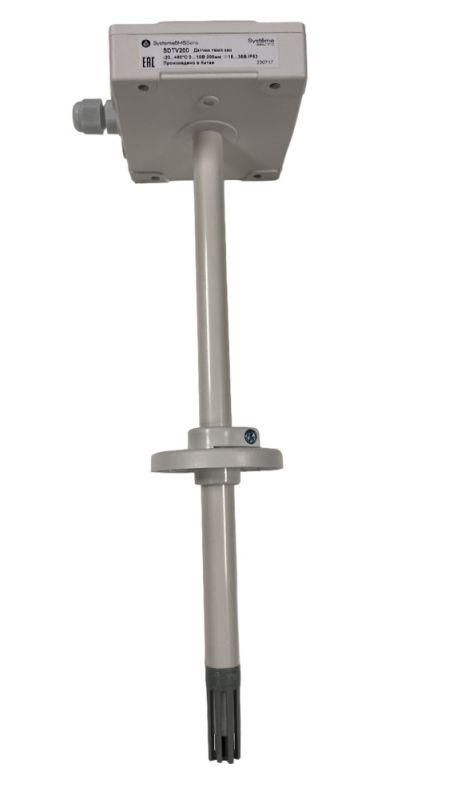

Датчик влажности канальный, 0…100% 0…10В 283мм(40…265мм ) =15…35В | SDHV200 SE APC

Датчик влажности канальный Systeme Electric sdhv200 предназначен для измерения относительной влажности воздуха внутри воздуховодов систем вентиляции и кондиционирования. Устройство выдает аналоговый сигнал 0–10 В, что позволяет легко интегрировать его в системы автоматизации зданий.

Назначение и область применения

Датчик влажности канальный Systeme Electric sdhv200 устанавливается внутрь прямоугольного или круглого воздуховода для контроля уровня влажности воздушного потока. Подходит для использования в офисах, больницах, лабораториях, промышленных объектах и других помещениях, где требуется точная регулировка микроклимата. Применяется совместно с контроллерами HVAC, БАС и другими системами управления климатом.

Технические характеристики

• Диапазон измерений: 0–100 % относительной влажности
• Выходной сигнал: 0–10 В постоянного тока
• Глубина погружения: 40–265 мм (регулируемая за счет удлинителя)
• Длина погружной части: 283 мм
• Размер монтажного фланца: 200 мм
• Питающее напряжение: 15–35 В постоянного тока
• Степень защиты: IP53 - защита от пыли и брызг воды с любого направления
• Подключение: винтовые клеммы для проводов до 2,5 мм2
• Материал корпуса: пластик, устойчивый к коррозии

Совместимость и монтаж

Датчик влажности канальный Systeme Electric sdhv200 имеет стандартный фланец Ø200 мм, который соответствует типовым размерам воздуховодов. Для установки необходимо просверлить отверстие в стенке воздуховода и закрепить устройство через комплектный фланец. Кабельный ввод уже установлен - достаточно протянуть сигнальный кабель и подключить его к винтовым клеммам. Обязательно соблюдайте минимальную глубину погружения 40 мм - иначе показания будут некорректными. Максимальная глубина 265 мм обеспечивает работу даже в широких каналов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, используемого в системах вентиляции. Защита IP53 предотвращает попадание пыли и капель воды, однако не предназначено для работы во влажных средах вне воздуховода или при прямом контакте с жидкостью. Не применяйте в условиях повышенной запыленности выше класса IP53 или при наличии химически активных газов.

Преимущества

• Регулируемая глубина погружения - удобно адаптировать под любой профиль воздуховода
• Стандартный выходной сигнал 0–10 В - совместим со всеми популярными контроллерами HVAC
• Фланец и кабельный ввод в комплекте - снижает затраты на допоборудование
• Низкий уровень энергопотребления - работает от широкого диапазона напряжений (15–35 В)

Ограничения применения

• Не для установки в трубах с температурой выше +60 C - возможна деформация материалов
• Запрещена эксплуатация при прямых струях пара или конденсата - риск повреждения чувствительного элемента
• Не рекомендовано использовать в местах с высокими механическими нагрузками или вибрацией
• Измерения теряют точность при быстром изменении температуры воздуха - требуются периодические

Примеры использования

• Контроль влажности в центральных системах кондиционирования торгового центра
• Автоматическое управление увлажнением воздуха в медицинских палатах
• Обеспечение заданного микроклимата в серверных помещениях с принудительной вентиляцией
• Настройка режимов осушки в производственных участках с технологическими процессами, чувствительными к влаге

Практические советы

• Перед монтажом проверьте внутренний диаметр воздуховода - он должен позволять свободно поместить фланец 200 мм
• Выбирайте место установки углов, колен и решёток - там возникают завихрения, влияющие на точность
• Используйте экранированный кабель для передачи сигнала 0–10 В - минимизирует помехи от силовой сети
• После установки выполните первичную калибровку - сравните показания с эталонным прибором в помещении с известной влажностью
• Не забывайте про доступ для обслуживания - датчик можно заменить без демонтажа всего воздуховода
