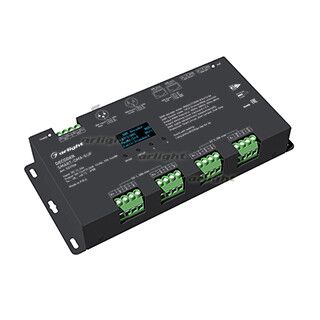

Декодер SMART-DMX-SUF (12-24V, 12x5A, XLR3, RJ45) (arlight, IP20 Металл, 5 лет) | 033768 Arlight

Декодер SMART-DMX-SUF (12-24V, 12x5A, XLR3, RJ45) IP20 Металл от Arlight преобразует цифровой сигнал DMX512 в аналоговые импульсы ШИМ для управления светодиодными лентами и другими нагрузками. Это надёжный металлический декодер из серии CV DMX512, подходящий для профессионального освещения в помещениях.

Назначение и область применения

SMART-DMX-SUF используется для управления яркостью и цветом светодиодных лент, модулей и других устройств, работающих от постоянного тока. Он принимает сигнал от контроллера DMX512 и передаёт его в виде ШИМ-сигналов на 12 отдельных каналов. Подходит для установки в театрах, студиях, торговых центрах, фасадах и интерьерных системах освещения, где требуется точное управление светом по протоколу DMX.

Технические характеристики

• Питание: 12–24 В постоянного тока
• Выходной ток: 12 каналов × 5 А = 60 А суммарно
• Максимальная мощность: 720–1440 Вт (зависит от напряжения)
• Управление: DMX512 с возможностью ШИМ-диммирования
• Частота ШИМ: регулируемая от 250 Гц до 8000 Гц
• Вход: цифровой разъём XLR3 (стандартный DMX)
• Выход: терминальные клеммы для подключения нагрузки
• Дополнительно: интерфейс RJ45 для расширения сети DMX
• Индикация: OLED-дисплей с отображением адреса и состояния
• Регулировка адреса: кнопки на корпусе
• Корпус: металлический, размеры 247×118×39 мм
• Защита: IP20 - против попадания крупных частиц, не защищён от воды

Совместимость и монтаж

SMART-DMX-SUF совместим с любыми контроллерами DMX512, поддерживающими стандартную передачу данных по 3-контактному XLR. Для подключения используйте кабель DMX с экранированием. Выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Разъём RJ45 позволяет последовательно подключить ещё один декодер - это удобно при организации звёздчатых или линейных сетей. Установите адрес устройства через кнопки на лицевой панели: дисплей покажет текущий номер канала. Обязательно соблюдайте полярность при подключении питания и нагрузки.

Безопасность и стандарты

Декодер соответствует требованиям безопасности для внутреннего использования. IP20 означает, что он не предназначен для влажных помещений, открытых площадок или мест с риском брызг. Нагрузка должна быть согласована с максимальным током 5 А на канал и общей мощностью 1440 Вт. Перегрев исключён благодаря металлическому корпусу, который эффективно отводит тепло. Не допускайте замыканий на выходах - это может вывести устройство из строя.

Преимущества

• Высокая гибкость: можно менять частоту ШИМ - снижает мерцание на камерах и повышает качество света
• Поддержка режима Master: позволяет использовать декодер как источник сигнала без внешнего контроллера
• OLED-дисплей обеспечивает быстрый доступ к информации без дополнительных программ
• Металлический корпус увеличивает долговечность и устойчивость к перегрузкам
• RJ45-порт даёт возможность легко масштабировать систему

Ограничения применения

• Не работает на улице или в условиях повышенной влажности - IP20 не защищает от воды и пыли
• Не подходит для управления переменным током (AC) - только постоянный ток (DC)
• Максимальный ток на канал - 5 А; нельзя подключать нагрузки выше этого значения даже при меньшей мощности
• Не имеет встроенного источника питания - требует внешний БП 12/24 В
• Не поддерживает протоколы кроме DMX512 - несовместим с Art-Net, sACN, Wi-Fi и Bluetooth

Примеры использования

• Управление RGB-лентами в потолочных нишах ресторана
• Цветовая сценография на сцене театра с несколькими секциями освещения
• Фоновое подсвечивание витрин в торговом центре
• Анимированные эффекты на фасаде здания (при условии защиты от влаги)
• Система освещения в студии видео- и фотосъёмки с точной настройкой температуры цвета

Практические советы

• Выбирайте блок питания с запасом по мощности - минимум +20% к максимуму нагрузки
• При использовании длинных DMX-кабелей применяйте терминаторы на конце линии
• Перед первым включением проверьте адрес: все декодеры должны иметь уникальный ID
• Не подключайте индуктивные нагрузки (например, двигатели) - они вызывают помехи и скачки тока
• Для многоканальных систем рекомендуется группировать каналы по типу лент (RGB, WW/CW, монохром)
• При необходимости замены - отключите питание, чтобы не повредить микросхемы
