Декодер SMART-DMX-SUF (12-24V, 24x5A, XLR3, RJ45) (arlight, IP20 Металл, 5 лет) | 033769 Arlight

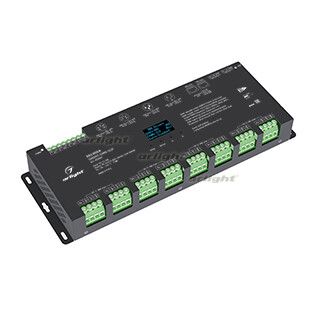

Декодер SMART-DMX-SUF (12-24V, 24x5A, XLR3, RJ45) (IP20 металл, 5 лет) от Arlight преобразует цифровой сигнал DMX512 в аналоговые импульсы ШИМ для управления светодиодными лентами и другими нагрузками. Устройство предназначено для точного регулирования яркости в профессиональных системах освещения, где важна стабильность и совместимость с контроллерами.

Назначение и область применения

SMART-DMX-SUF используется для управления светодиодными лентами, модулями и другими устройствами, требующими ШИМ-регулирования. Он принимает сигнал от DMX-контроллера и передаёт его в виде импульсов широтно-модулированного сигнала на выходы. Подходит для установки в театрах, студиях, фасадных световых системах, выставочных залах и на сцене. Применяется там, где требуется одновременное управление несколькими каналами цвета или яркости через один интерфейс.

Технические характеристики

• Питание: 12–24 В постоянного тока
• Количество выходных каналов: 24
• Ток на каждый канал: до 5 А (итого 120 А суммарный)
• Мощность нагрузки: 1440–2880 Вт (в зависимости от напряжения)
• Метод управления: DMX512
• Тип выходного сигнала: ШИМ (PWM)
• Частота ШИМ: от 250 Гц до 8000 Гц (настраивается)
• Корпус: металлический, IP20
• Индикация: OLED-дисплей для отображения адреса и состояния
• Размеры: 324 × 116 × 38,5 мм
• Срок службы: 5 лет (гарантия производителя)

Совместимость и монтаж

Устройство имеет три типа входных разъёмов: XLR3, XLR5 и RJ45 - все поддерживают стандарт DMX512. Выходы выполнены в виде клеммных колодок, что позволяет легко подключить провода любых сечений. Для питания используйте источник 12–24 В с достаточным запасом по току - суммарная нагрузка до 120 А требует надёжной проводки и автоматического выключателя. Монтаж возможен на DIN-рейку или с помощью крепёжных отверстий в корпусе. Адрес устройства задаётся вручную с помощью кнопок на лицевой панели - дисплей показывает текущий адрес в реальном времени.

Безопасность и стандарты

Защита IP20 означает, что декодер защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не предназначен для установки во влажных помещениях или на улице. Корпус из металла обеспечивает хорошую теплоотдачу, но при максимальной нагрузке рекомендуется обеспечить свободную циркуляцию воздуха вокруг устройства. Соответствует требованиям к оборудованию для внутреннего освещения по нормам EN 60598 и IEC 61347.

Преимущества

• Поддержка высоких частот ШИМ (до 8000 Гц) - исключает мерцание даже при съёмке видео
• Настройка частоты ШИМ позволяет оптимизировать работу с различными типами LED-лент
• OLED-дисплей даёт наглядную информацию о адресе и состоянии без внешних программ
• Три варианта входа (XLR3/XLR5/RJ45) обеспечивают гибкость подключения к разному оборудованию
• Работа в режиме Master - можно использовать как автономный контроллер с предустановленными сценами

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли
• Не работает с напряжением выше 24 В - превышение может повредить внутреннюю схему
• Не подходит для управления обычными лампами накаливания или галогенками - только для ШИМ-совместимых нагрузок
• Максимальный ток на канал - 5 А; при подключении лент с большим потреблением необходимо использовать распределительные клеммы или усилители

Примеры использования

• Управление RGBW-лентами в театральной сценографии - 6 каналов на цвет, остальные на контурное освещение
• Фасадное освещение здания с 24 зонами - каждая зона на своём канале, программа меняет цвета по сценарию
• Система подсветки торгового зала - несколько лент с разной температурой белого, управляемые одним DMX-контроллером
• Анимационные элементы в выставках - быстрое переключение яркостей и цветов благодаря высокой частоте ШИМ

Практические советы

• Перед первым включением проверьте полярность питания - неверное подключение может вывести устройство из строя
• При использовании длинных кабелей DMX (более 30 м) применяйте терминаторы и экранированные провода
• Для нагрузок близких к максимуму (например, 24×5 А) обеспечьте принудительное охлаждение или установите устройство в хорошо вентилируемый шкаф
• Если лента не горит - проверьте, установлен ли правильный DMX-адрес и есть ли сигнал на входе
• При изменении частоты ШИМ - начните с 1000–2000 Гц, затем увеличивайте, пока не исчезнет видимое мерцание
• Запомните: SMART-DMX-SUF - это не источник питания, а лишь преобразователь сигнала. Нужен отдельный БП на 12/24 В нужной мощности
