Выключатель автоматический дифференциальный АВДТ 2П 25А 300мА тип АС ДИФ-101 4.5кА с защитой от сверхтоков - 15038DEK APC

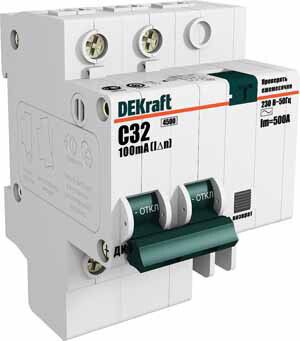

Автоматический выключатель дифференциальный ДИФ-101 от DEKraft — устройство для защиты людей и оборудования от поражения током и перегрузок в однофазных сетях. Комбинирует функции обычного автомата и устройства защитного отключения (УЗО), обеспечивает надежную работу в условиях промышленных и жилых объектов. Артикул 15038dek.

Назначение и область применения

ДИФ-101 предназначен для защиты электрических цепей от двух видов опасностей: токов утечки (при прикосновении к токоведущим частям) и сверхтоков (при перегрузках или коротких замыканиях). Применяется в однофазных сетях переменного тока напряжением до 230 В. Подходит для установки в щитах жилых домов, офисов, производственных помещений и других объектов с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Дифференциальный ток: 300 мА (0,3 А) — чувствительность к утечкам. Сработает при утечке выше этого значения, защищая от возгораний, но не от поражения человека — для защиты людей рекомендуют УЗО на 30 мА.
• Тип тока утечки: AC — реагирует только на переменный ток утечки (например, от изоляционных пробоев в нагревательных элементах).
• Отключающая способность: 4,5 кА — способность безопасно отключить цепь при КЗ с током до 4500 А.
• Характеристика срабатывания: C — оптимальна для нагрузок с высокими пусковыми токами: двигатели, насосы, компрессоры.
• Количество полюсов: 2 — защищает фазу и ноль одновременно. Ноль коммутируется — при срабатывании полностью размыкается цепь.
• Напряжение: 230 В — рассчитан на стандартную однофазную сеть.
• Частота: 50/60 Гц — совместим с сетями России и большинства стран мира.
• Ширина: 3,5 модуля (63 мм) — занимает место на DIN-рейке, соответствует стандартной ширине модульных устройств.
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные провода, подходящие для групповой защиты.
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги — требует установки внутри закрытого щита.
• Температурный диапазон: от -40 до +60 °C — работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Климатическое исполнение: УХЛ4 — предназначено для эксплуатации в умеренном и холодном климате с возможностью колебаний влажности.
• Глубина монтажа: 72 мм — требуется свободное пространство за щитом для правильной установки.

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку типа TS35. Ширина 3,5 модуля позволяет легко разместить его рядом с другими автоматами. Подключение осуществляется через верхние и нижние зажимы — вход и выход можно менять местами. Обязательно соблюдать полярность: фаза и ноль должны быть правильно подсоединены, так как ноль коммутируется. Для подключения используйте кабель сечением до 25 мм². Не допускается установка вне электрического щита — степень защиты IP20 не предусматривает открытую эксплуатацию.

Безопасность и стандарты

ДИФ-101 соответствует требованиям следующих нормативных документов: — ТР ТС 004/2011 (безопасность низковольтного оборудования); — ТР ТС 020/2011 (электромагнитная совместимость); — ГОСТ Р 51327.1-2010 / МЭК 61009-1 (общие требования к АВДТ); — ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2 (требования к электронным УЗО); — ГОСТ Р 51329-99 / МЭК 61543 (тестирование отказов). Производится в соответствии с требованиями ЕАЭС и имеет обязательную сертификацию.

Преимущества

• Объединяет два функционала — автомат и УЗО — в одном корпусе, экономя место в щите.
• Электронный блок дифференциальной защиты обеспечивает точное срабатывание даже при слабых утечках.
• Коммутируемый ноль гарантирует полное отключение цепи — снижает риск остается потенциально опасного напряжения на оборудовании после срабатывания.
• Характеристика “C” хорошо сочетается с индуктивными нагрузками — идеально для насосов, вентиляторов, станков.
• Работает при экстремальных температурах — подходит для установки в неотапливаемых помещениях и на улице внутри герметичных щитов.

Ограничения применения

• Не подходит для защиты от поражения человека — ток утечки 300 мА слишком велик. Для таких задач используют УЗО на 10–30 мА.
• Реагирует только на переменный ток утечки (тип AC). Не сработает при постоянных утечках (например, от импульсных БП или светодиодных светильников с плохой фильтрацией).
• IP20 не защищает от влаги и пыли — нельзя использовать в сырых, пыльных или открытых местах без корпуса.
• Не поддерживает внешнюю сигнализацию или дистанционное управление — для этих целей нужны аксессуары (например, контакты дополнительные от серии ВА-101).

Примеры использования

• Защита группы розеток в гараже с подключенными болгаркой, компрессором и зарядкой аккумуляторов.
• Щитовая группа для теплого пола, бойлера и кухонной техники в квартире — предотвращает возгорание при старении изоляции.
• Автоматизация линии питания насосной станции в частном доме — сочетает защиту от перегрузки и утечки на корпус.
• Цепь освещения и розеток в производственном цеху с металлическими станками — где есть риск повреждения кабелей.

Практические советы

• При проектировании щита учтите глубину монтажа — 72 мм. Убедитесь, что за рейкой достаточно места для кабелей и соединителей.
• Если нужна защита от поражения током — параллельно установите УЗО на 30 мА перед ДИФ-101, либо замените его на аналог с меньшим током утечки.
• Для проверки работоспособности используйте кнопку “T” (Test) — она моделирует утечку. Проверяйте хотя бы раз в месяц.
• Если планируете расширение системы — выбирайте аксессуары от серии ВА-101: дополнительные контакты, блоки сигнализации, расцепители.
• Не устанавливайте ДИФ-101 в цепях с постоянным током, импульсными нагрузками или частотными преобразователями — он не будет работать корректно.
