Выключатель автоматический дифференциальный АВДТ 4П 32А 300мА тип АС ДИФ-101 4.5кА с защитой от сверхтоков - 15046DEK APC

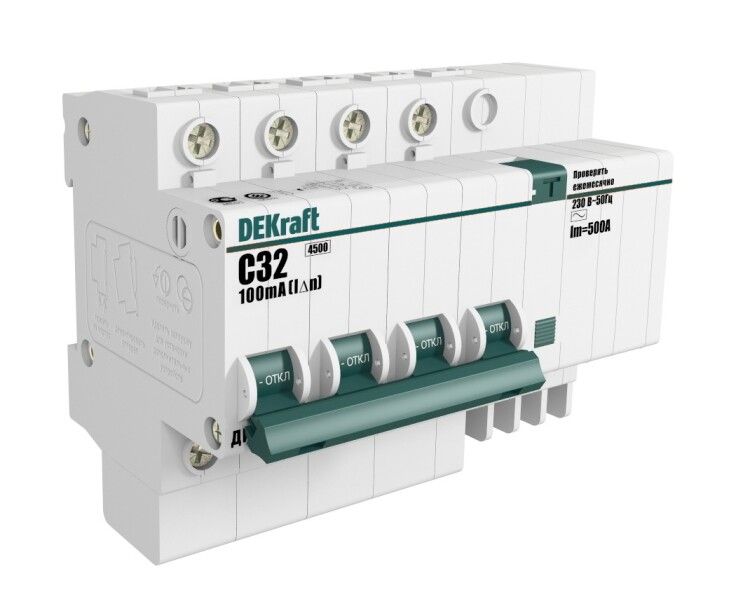

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft — четырёхполюсное устройство на 32 А с чувствительностью 300 мА, предназначенное для защиты людей и оборудования от поражения током и перегрузок в промышленных и бытовых сетях переменного тока. Артикул 15046dek.

Назначение и область применения

ДИФ-101 защищает электрические цепи от двух видов опасностей: токов утечки (прикосновение к токоведущим частям) и сверхтоков (короткое замыкание или перегрузка). Устройство работает в сетях с напряжением до 400 В и частотой 50/60 Гц. Подходит для установки в щитах жилых домов, офисов, производственных помещений, на объектах с трёхфазным питанием — например, на станках, насосах, конвейерах, системах вентиляции.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Дифференциальный ток утечки: 300 мА (0,3 А) — порог срабатывания при утечке тока через землю, обеспечивает защиту от возгораний и косвенного прикосновения;
• Количество полюсов: 4 — защищает все три фазы и нейтраль одновременно, нейтраль коммутируется (отключается при срабатывании);
• Номинальная отключающая способность: 4,5 кА — способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C — оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы);
• Род тока: переменный (AC) — работает только в сетях с синусоидальным током, не подходит для постоянного тока или импульсных нагрузок;
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть 230/400 В;
• Ширина: 6,5 модулей (117 мм) — занимает место на DIN-рейке, совместим со стандартными щитами;
• Максимальное сечение кабеля: 25 мм² — позволяет подключить медные провода до этого сечения;
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от пыли и влаги — требует установки внутри закрытого щита;
• Диапазон температур: от -40 до +60 °C — работает в суровых условиях, включая холодные склады и нагреваемые помещения;
• Климатическое исполнение: УХЛ4 — предназначено для умеренного и холодного климата с возможностью работы в неотапливаемых помещениях;
• Способ монтажа: на DIN-рейку — стандартный крепёж для промышленных и бытовых щитов;
• Глубина монтажа: 72 мм — требуется свободное пространство за рейкой для правильной установки;
• Тип защиты: электронный — использует микросхемы для обнаружения утечки, требует внешнего питания (через сеть), не сработает при полном отключении нуля;
• Частота: 50/60 Гц — совместим с сетями России, Европы, США и других стран.

Совместимость и монтаж

ДИФ-101 устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется с соблюдением полярности: входные клеммы помечены L/N, выходные — T/L1–L3/TN. Нейтральный проводник обязательно подключается, так как он коммутируется при срабатывании. Кабельные выводы допускают сечение до 25 мм² — не используйте более толстые провода, чтобы избежать плохого контакта. Убедитесь, что глубина щита минимум 72 мм. Устройство совместимо с аксессуарами серии ВА-101 (например, блоки сигнализации, расцепители), что позволяет расширить функционал — например, подключить удалённую индикацию срабатывания.

Безопасность и стандарты

ДИФ-101 соответствует требованиям российских нормативов: ТР ТС 004/2011 (электромагнитная совместимость), ТР ТС 020/2011 (безопасность низковольтного оборудования), а также международным стандартам МЭК 61009-1 и МЭК 61009-2-2. Применение устройства в соответствии с этими документами гарантирует соответствие требованиям безопасности при проектировании и эксплуатации электроустановок.

Преимущества

• Комбинированная защита: одно устройство решает задачи и против токов утечки, и против перегрузок/КЗ — экономит место в щите;
• Коммутируемый нейтраль: предотвращает сохранение потенциала на нулевом проводе после отключения — повышает безопасность при обслуживании;
• Электронный блок дифзащиты: обеспечивает точное и быстрое срабатывание даже при слабых утечках;
• Работа при низких температурах: надёжно функционирует в неотапливаемых помещениях зимой;
• Поддержка аксессуаров: возможность добавления индикаторов и дистанционного управления без замены основного устройства.

Ограничения применения

• Не подходит для цепей с постоянным током или несинусоидальной формой тока (например, от инверторов, LED-драйверов с PFC) — срабатывает некорректно;
• Электронный тип защиты требует наличия напряжения сети — при отключении нуля или фазы устройство теряет работоспособность и не сможет отключить утечку;
• IP20 не допускает установку во влажных местах (ванная, баня, улица) — необходимо использовать в герметичных щитах;
• Не рекомендуется применять вместо УЗО с током утечки 30 мА там, где требуется защита человека — 300 мА защищает только от возгораний, а не от летального поражения;
• Не используется в системах TN-C — необходима система TN-S или TT с отдельным PE-проводником.

Примеры использования

• Защита трёхфазного двигателя мощностью 7,5 кВт в цеху — сочетает защиту от перегрузки и утечки на корпус;
• Щитовая группа для кухни в кафе с плитами, холодильниками и освещением — предотвращает аварии при пробое изоляции;
• Общий ввод в административное здание с несколькими этажами — обеспечивает координированную защиту от пожара из-за утечек;
• Система водоснабжения с насосами — исключает риск удара током при повреждении кабеля в сыром помещении.

Практические советы

• Перед первым запуском проверьте тестовой кнопкой — она должна вызывать отключение. Проверяйте регулярно (раз в месяц);
• Не подключайте к этому устройству другие УЗО или автоматы ниже по цепи — это может нарушить селективность и вызвать ложные срабатывания;
• Если в щите есть несколько ДИФ-101, убедитесь, что они установлены в порядке: главный — с большим током утечки (300 мА), ответвления — с меньшим (30 мА), если нужна защита людей;
• При использовании аксессуаров (например, блока сигнализации) следите за совместимостью — только компоненты серии ВА-101;
• При замене старого автомата — убедитесь, что новый имеет ту же ширину (6,5 мод.) и глубину (72 мм), чтобы не переделывать щит.
