Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 20А 100мА AC OptiDin VD63-23C20-A-УХЛ4 - 103462 КЭАЗ

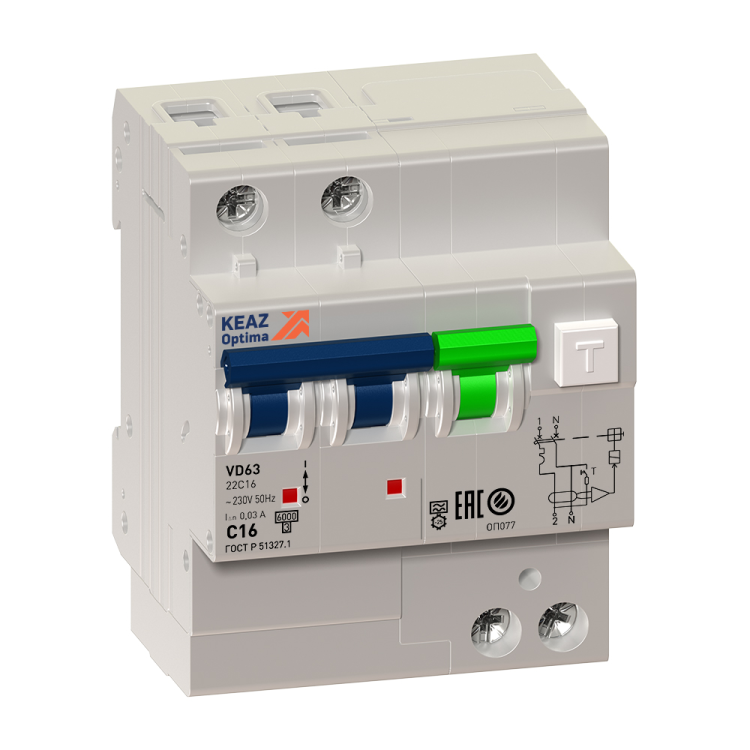

Автоматический выключатель дифференциальный КЭАЗ Optima 103462 - двухполюсное устройство для защиты людей и оборудования от поражения током и перегрузок в сетях 230 В. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и общественных зданий.

Назначение и область применения

КЭАЗ Optima 103462 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает от:

• утечек тока через человека или поврежденную изоляцию (при токе утечки 100 мА);
• перегрузок и коротких замыканий (характеристика срабатывания C);
• импульсных токов утечки типа A - в том числе от современной бытовой техники с выпрямителями (стиральные машины, компьютеры, ИБП).

Применяется в системах TN-S и TN-C-S, где требуется дифференциальная защита групповых цепей: кухни, ванной, бойлеров, насосов, станков, освещения в сырых помещениях.

Технические характеристики

• Номинальный ток: 20 А - допустимый постоянный ток нагрузки;
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при превышении этого значения;
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (важно для электроники);
• Номинальное напряжение: 230 В AC - работает в однофазных сетях 50 Гц;
• Отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном КЗ;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимума;
• Количество полюсов: 2P - отключает фазу и ноль одновременно;
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (электродвигатели, светильники);
• Степень защиты: IP20 - защита от прикосновений пальцев, не предназначена для открытой установки вне щита;
• Ширина модуля: 4 модуля (72 мм) - занимает место на DIN-рейке;
• Глубина монтажа: 5,5 мм - минимальный зазор между рейкой и стенкой щита;
• Рабочая температура: от –40 C до +55 C - подходит для холодных помещений и теплых щитовых;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Макс. сечение кабеля: 25 мм2 - можно подключать медные провода до этого размера;
• Напряжение изоляции: 230 В - соответствует классу безопасности для бытовых сетей;
• Импульсное напряжение: 4 кВ - устойчив к скачкам напряжения (молнии, переключения).

Совместимость и монтаж

КЭАЗ Optima 103462 монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защелкнуть корпус на направляющих. Монтаж возможен в любом положении - вертикально или горизонтально. Обязательно соблюдать полярность: входные контакты помечены L/N, выходные - T/L и T/N. Коммутируемый нейтральный проводник позволяет отключать N-провод при аварии, что повышает безопасность. Подключение кабелей - винтовые зажимы, затягивать усилием 1–1,5 Нм, не переусердствовать. Сечение кабеля не должно превышать 25 мм2 - иначе контакт будет плохим.

Безопательность и стандарты

КЭАЗ Optima 103462 соответствует требованиям ГОСТ Р 51327.1-2010 и ТУ3422-046-05758109-2008. Соответствует европейским нормам IEC/EN 61009-1. Протестирован на надежность срабатывания при 1000 циклах включения/выключения. Класс токоограничения 3 обеспечивает высокую степень защиты оборудования от термических и механических воздействий при КЗ.

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе - экономит место в щите;
• Защита типа A - совместима с современной техникой, в отличие от старых УЗО типа AC;
• Коммутируемый ноль - исключает риск оставления фазы под напряжением после отключения;
• Высокая отключающая способность (6 кА) - подходит даже для объектов с мощными источниками питания;
• Климатическое исполнение УХЛ4 - надежно работает в неотапливаемых щитовых и на улице внутри закрытых ящиков;
• Модульная конструкция - легко заменяется и совместима с другими изделиями серии OptiDin.

Ограничения применения

• Не предназначен для установки вне электрического щита - IP20 не защищает от воды и пыли;
• Не рекомендуется использовать в сетях с постоянным током - только переменный (AC);
• Не подходит для защиты цепей с током утечки выше 100 мА - для более чувствительных задач нужен 30 мА;
• Не применяется в IT-системах без дополнительных мер контроля;
• Не следует применять в местах с частыми перепадами напряжения свыше 4 кВ - хотя он выдерживает импульсы, длительные колебания могут повредить внутреннюю электронику.

Примеры использования

• Щитовая квартиры - защита группы розеток в ванной комнате;
• Производственный участок - питание станка с частотным преобразователем;
• Котельная - защита насоса и системы управления;
• Складское помещение - освещение и зарядные устройства;
• Дачный дом - группа розеток и бойлера в условиях повышенной влажности.

Практические советы

• Выбирая КЭАЗ Optima 103462, проверьте, чтобы глубина щита позволяла свободно установить устройство - требует 5,5 мм свободного пространства за рейкой;
• Не используйте этот дифавтомат вместо УЗО 30 мА для розеток в ванной - для защиты жизни нужна большая чувствительность;
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует специнструментов;
• При замене старого УЗО+автомата - новый КЭАЗ Optima 103462 займет меньше места, чем два отдельных аппарата;
• Подключайте кабели плотно - слабый контакт вызывает нагрев и ложные срабатывания.
